Belimo Válvula de Globo de 3 Vías 15mm G1-1/4 Kvs6.3 100-240VAC 150s 2/3-punto 1000N IP54 H520B/NV230A-TPC

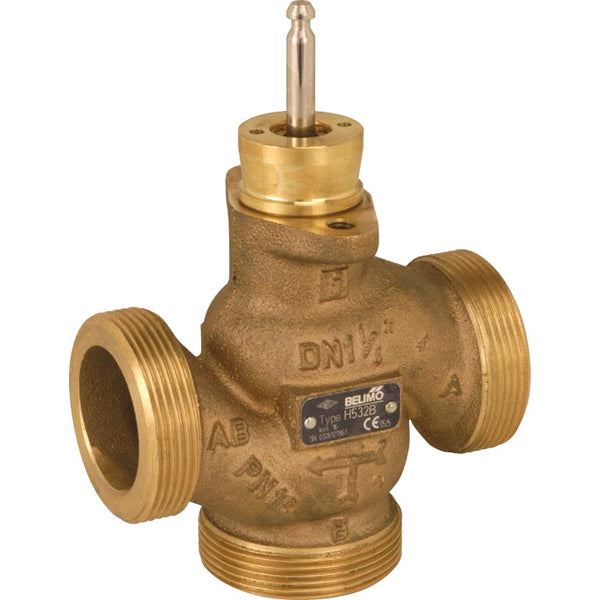

Esta es una válvula de globo de 3 vías con una carcasa de bronce sin tratar y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 20 y el tamaño del puerto es G 1 1/4 pulgadas con rosca macho. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 6.3 m3/h, equivalente a un valor Cv de 7.29 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere un voltaje de alimentación de 100-240 V CA. El actuador cuenta con control de dos puntos y tres puntos. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. El recorrido se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de recorrido que se extiende al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando el actuador está activado, el interruptor de dirección del recorrido altera la dirección de funcionamiento durante el funcionamiento normal.

Pros:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
