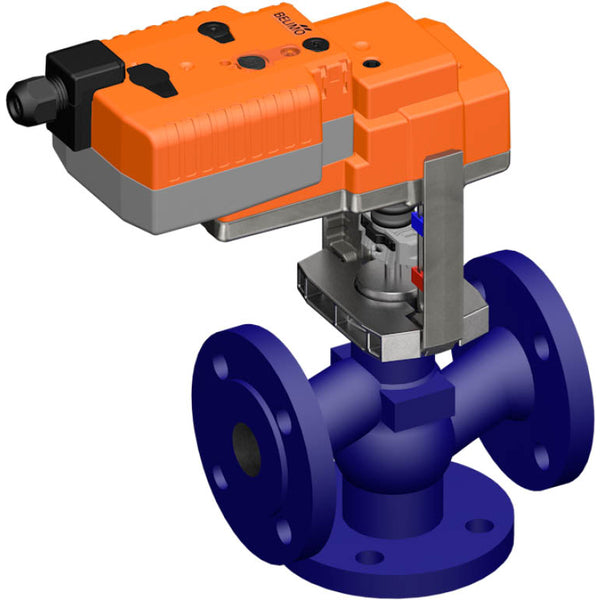

Belimo Válvula de Globo de 3 Vías DN15 Brida 15mm Carrera Kvs0.63 24VAC/DC 150s BACnet/Modbus/MP-Bus 1000N IP54 H711N/NV24A-MOD
Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 0,63 m3/h, equivalente a un valor Cv de 0,73 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.
- Precio normal
- €1059.94
- Precio normal
- €875.98
Descripción
Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 0,63 m3/h, equivalente a un valor Cv de 0,73 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.
El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Recibe la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae el vástago del actuador.
Pros:
- Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
- Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
Contras:
- Se necesita el producto ZTH EU (no incluido) para configurar la dirección del protocolo y vincular el actuador al sistema
