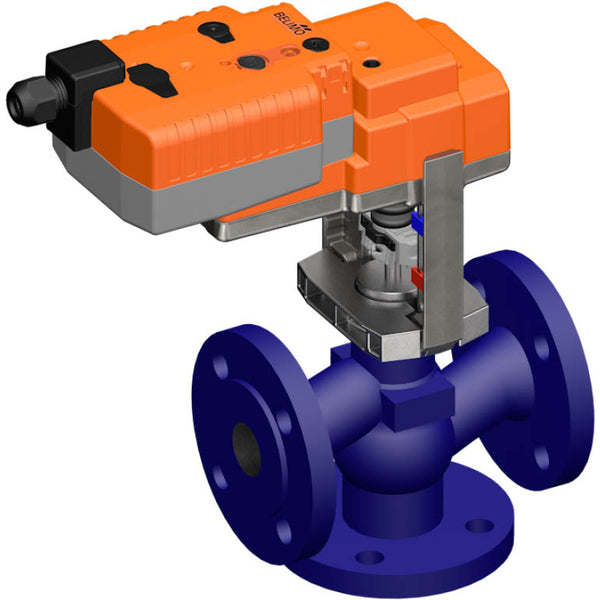

Belimo Válvula de Globo de 3 Vías DN15 Brida 15mm Carrera Kvs1 24VAC/DC 35s MP-Bus 0-10/2-10V 1000N IP54 H712R/NVC24A-MP-TPC
Se trata de una válvula de globo de 3 vías con carcasa de fundición revestida y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño de la brida es DN 15. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre 5 y 120 °C (41 y 248 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. La longitud de carrera de las válvulas es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene un grado de protección IP54.
- Precio normal
- €942.57
- Precio normal
- €778.98
Descripción
Se trata de una válvula de globo de 3 vías con carcasa de fundición revestida y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño de la brida es DN 15. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre 5 y 120 °C (41 y 248 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. La longitud de carrera de las válvulas es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene un grado de protección IP54.
El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. La carrera puede ajustarse mediante una llave hexagonal de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girarlo en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V
