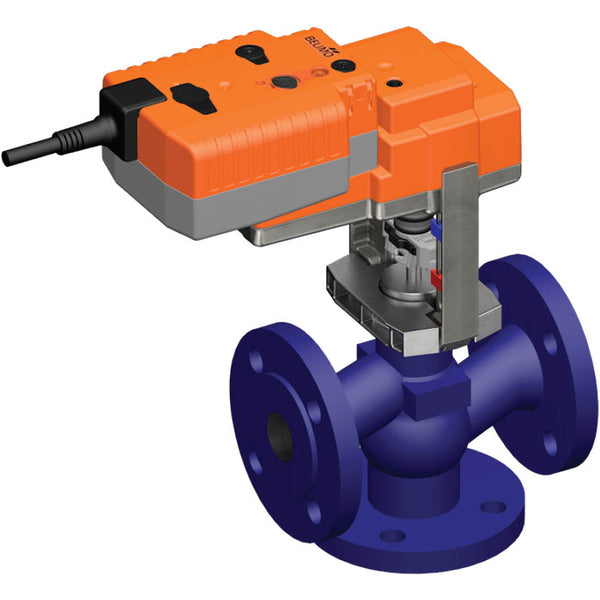

Belimo Válvula de Globo de 3 Vías DN15 Brida 15mm Carrera Kvs4 24VAC/DC a Prueba de Fallos 35s 0-10V 1000N IP54 H715N/NVKC24A-SZ-TPC
Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4.63 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una monitorización precisa de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.
- Precio normal
- €1.351,55
- Precio normal
- €1.116,98
Descripción
Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño de la brida es DN 15. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4.63 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una monitorización precisa de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

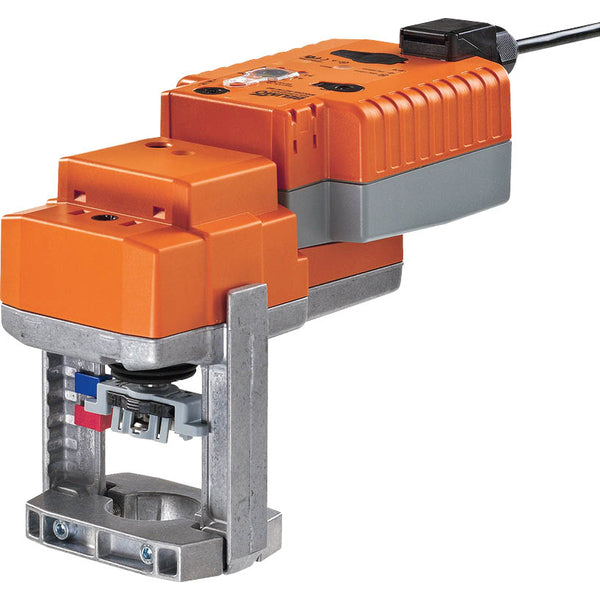

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada al mismo tiempo que se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. La configuración predeterminada de fábrica retrae el vástago del actuador. Los actuadores de condensador requieren un período de pre-carga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo preestablecido de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de pre-carga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.
Ventajas:
- Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
- El actuador está equipado con una función a prueba de fallos
