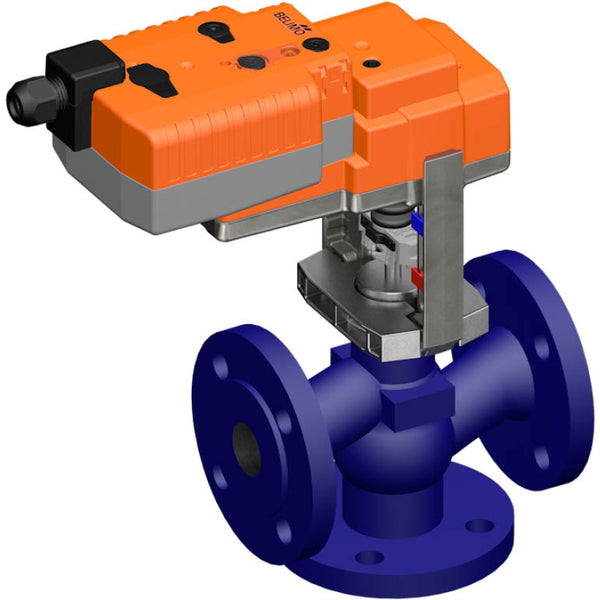

Belimo Válvula de Globo de 3 Vías DN20 Brida Carrera de 15mm Kvs6.3 24VAC/DC 150s 2-10V 1000N IP54 H720N/NV24A-SR-TPC
Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro del orificio de la válvula es DN 20 y el tamaño de la brida es DN 20. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 6.3 m3/h, equivalente a un valor Cv de 7.29 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, asegurando un control preciso sobre su operación y un monitoreo preciso de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.
- Precio normal
- €785,27
- Precio normal
- €648,98
Descripción
Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro del orificio de la válvula es DN 20 y el tamaño de la brida es DN 20. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 6.3 m3/h, equivalente a un valor Cv de 7.29 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, asegurando un control preciso sobre su operación y un monitoreo preciso de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.
El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el tope final. La anulación manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de vaso hexagonal de 4 mm insertada en la parte superior del actuador, extendiéndose el vástago de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 2-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5 % al 100 % como para servir como señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador.
Ventajas:
- Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
