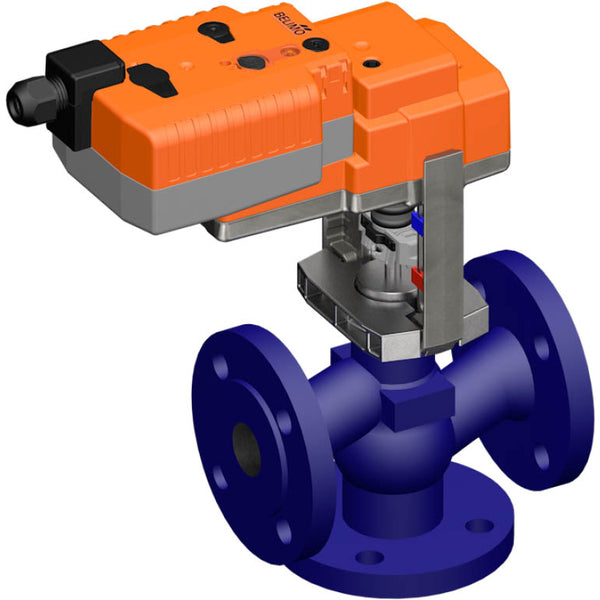

Belimo Válvula de Globo de 3 Vías DN40 Brida 15mm Carrera Kvs25 24VAC/DC 35s 0-10V 500N IP54 H740R/LVC24A-SZ-TPC

Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido revestida y sellado EPDM. El diámetro del orificio de la válvula es DN 40 y el tamaño de la brida es DN 40. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 1,5 bar (21,8 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 25 m3/h, equivalente a un valor Cv de 28,93 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una monitorización precisa de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5% al 100% como para proporcionar una señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
