Válvula de globo eléctrica de 3 vías Brida 18mm DN 80 Fundición EPDM 90m3/h 16bar/232psi 24 V AC/DC

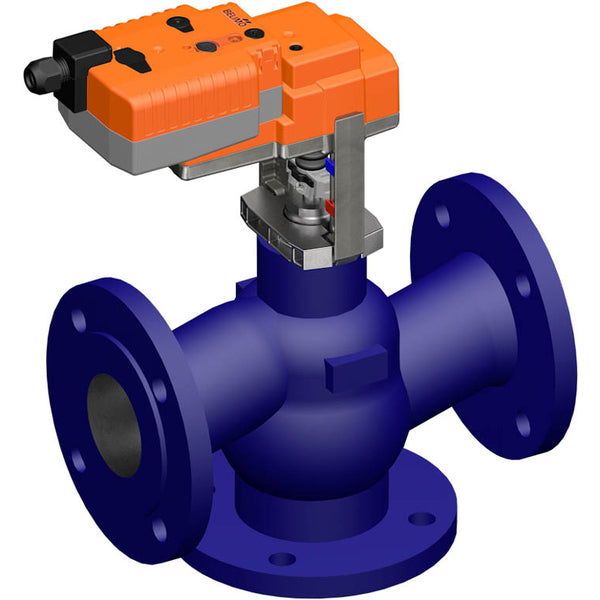

Se trata de una válvula de globo de 3 vías con carcasa de fundición revestida y junta de EPDM. El diámetro interior de la válvula es DN 80 y el tamaño de la brida es DN 80. El perfil del cono de la válvula determina la característica de caudal de igual porcentaje. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre 5 y 120 °C (41 y 248 °F). El valor Kv de la válvula es de 90 m3/h, equivalente a un valor Cv de 104,13 gpm. La longitud de carrera de las válvulas es de 18 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene un grado de protección IP54.

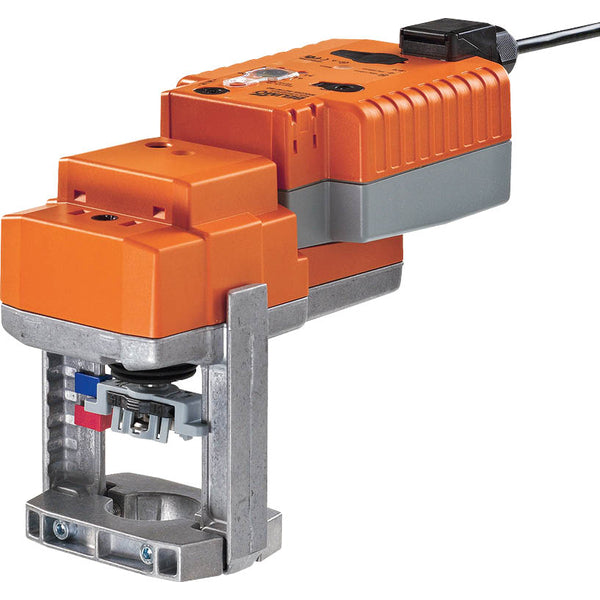

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. La carrera puede ajustarse mediante una llave hexagonal de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girarlo en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura de carrera máxima del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo ajustado de fábrica de 2 segundos. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V
