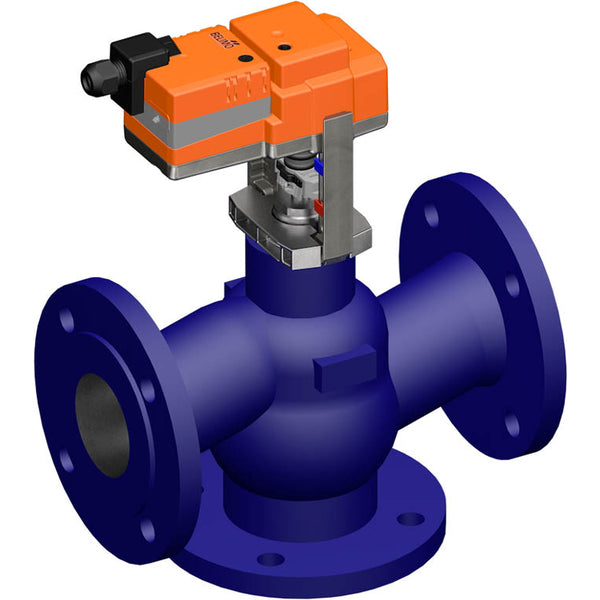

Belimo Válvula de Globo de 3 Vías DN80 Brida Carrera de 18mm Kvs90 24VAC/DC 35s 2-10V 1500N IP54 H779N/SVC24A-SR-TPC
Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro de perforación de la válvula es DN 80 y el tamaño de la brida es DN 80. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 16 bar (232 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 90 m3/h, equivalente a un valor Cv de 104,13 gpm. La longitud de carrera de la válvula es de 18 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, asegurando un control preciso sobre su operación y un monitoreo preciso de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.
- Precio normal
- €1.998,90
- Precio normal
- €1.651,98
Descripción
Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro de perforación de la válvula es DN 80 y el tamaño de la brida es DN 80. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 16 bar (232 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 90 m3/h, equivalente a un valor Cv de 104,13 gpm. La longitud de carrera de la válvula es de 18 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, asegurando un control preciso sobre su operación y un monitoreo preciso de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.
El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. La operación manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar con una llave de 4 mm insertada en la parte superior del actuador, extendiéndose el vástago de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas a medida y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 2-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5 % al 100 % como para servir como señal de control para otros actuadores. La configuración predeterminada de fábrica retrae el vástago del actuador.
Ventajas:
- Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
