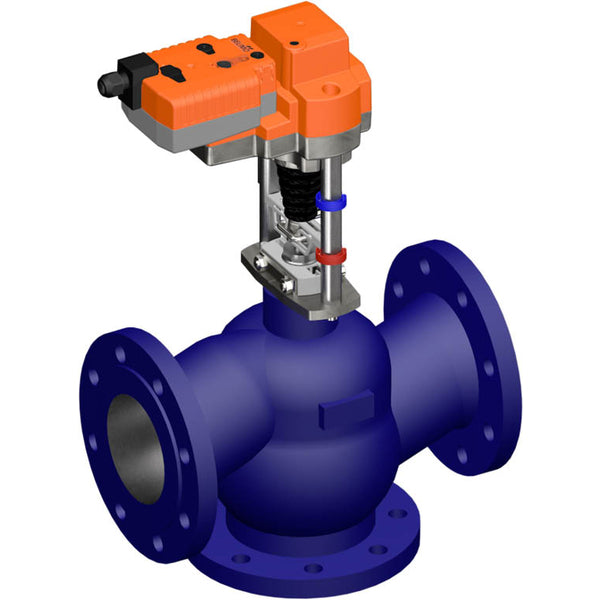

Belimo Válvula de Globo de 3 Vías DN65 Brida Carrera de 30mm Kvs63 24VAC/DC A Prueba de Fallos NC/NO 150s 2-10V 2000N IP54 H765N/AVK24A-SR-TPC

Esta es una válvula de globo Belimo de 3 vías con una carcasa de hierro fundido revestida y un sello EPDM. El diámetro de la perforación de la válvula es DN 65 y el tamaño de la brida es DN 65. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 63 m3/h, equivalente a un valor Cv de 72.89 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso sobre su funcionamiento y una monitorización precisa de su posición dentro del rango de voltaje designado. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función de seguridad en caso de fallo de alimentación (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

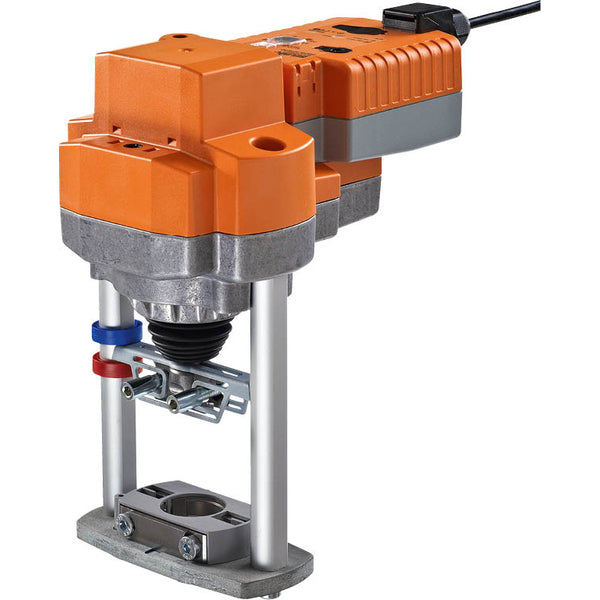

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. Durante la actuación, el interruptor de dirección de carrera cambia la dirección de funcionamiento en el funcionamiento normal. Sin embargo, no afecta a la posición de seguridad preestablecida. Es posible la anulación manual con un botón pulsador. El tren de engranajes se desacopla y el actuador se desacopla durante el tiempo que se mantenga pulsado el botón. Los ajustes de carrera se pueden realizar utilizando una llave de tubo hexagonal de 5 mm insertada en la parte superior del actuador, con el vástago que se extiende al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V, moviéndose simultáneamente a una posición determinada por la señal de control mientras se cargan los condensadores integrados. Si se interrumpe la tensión de alimentación, la válvula pasa a la posición de seguridad predeterminada utilizando la energía eléctrica almacenada. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del botón giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de fallo de alimentación, el actuador se mueve a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo preestablecido de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
• El actuador está equipado con una función de seguridad en caso de fallo de alimentación
