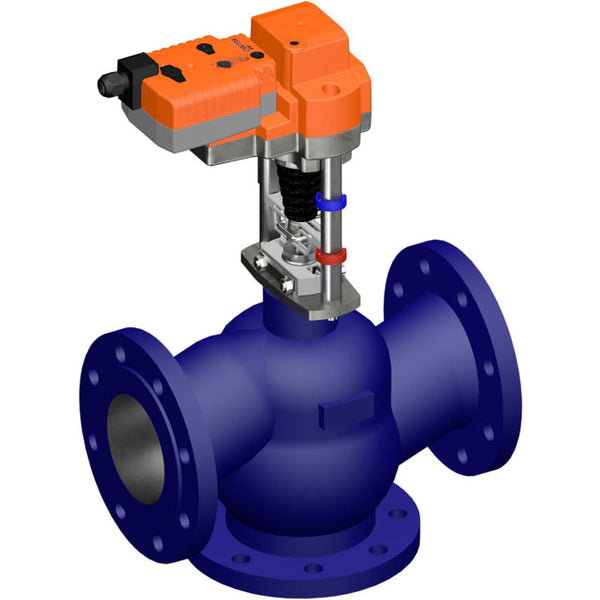

Belimo Válvula de Globo de 3 Vías DN80 Brida Carrera de 30mm Kvs100 24VAC/DC a Prueba de Fallos 150s BACnet 2000N IP54 H780N/AVK24A-MOD

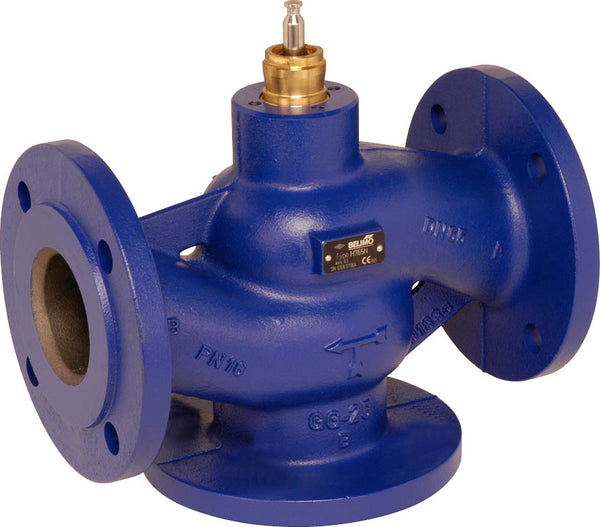

Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro de perforación de la válvula es DN 80 y el tamaño de la brida es DN 80. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 2,5 bar (36,3 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 100 m3/h, equivalente a un valor Cv de 115,7 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para establecer la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite la configuración de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC/NO) que garantiza un funcionamiento seguro en caso de un corte de energía.

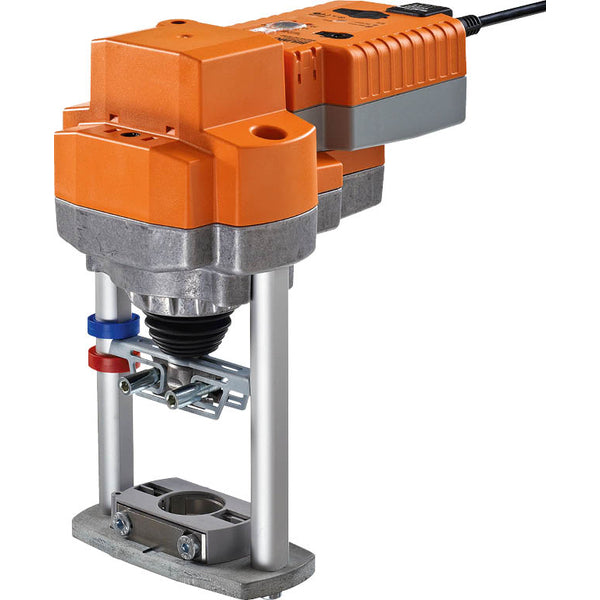

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. Durante la activación, el interruptor de dirección de carrera alterna la dirección de funcionamiento en operación normal. Sin embargo, esto no afecta la posición de seguridad preestablecida. Se puede realizar un control manual con un botón. El tren de engranajes se desacopla y el actuador se desacopla durante el tiempo que se presiona el botón. Se pueden realizar ajustes de carrera utilizando una llave de tornillo hexagonal de 5 mm insertada en la parte superior del actuador, con la varilla extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de operación deseada simultáneamente mientras se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. La configuración de fábrica predeterminada retrae la varilla del actuador. Al enviar combinaciones de válvula-actuador, la dirección de movimiento se establece en función del punto de cierre de la válvula. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del botón giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de un corte de energía, el actuador se mueve a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo de 2 segundos establecido de fábrica. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Ventajas:

• Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
