Belimo Válvula de Globo de 3 Vías DN80 Brida Carrera de 30mm Kvs100 24VAC/DC 150s 2/3-punto 2500N IP54 H780N/EV24A-TPC

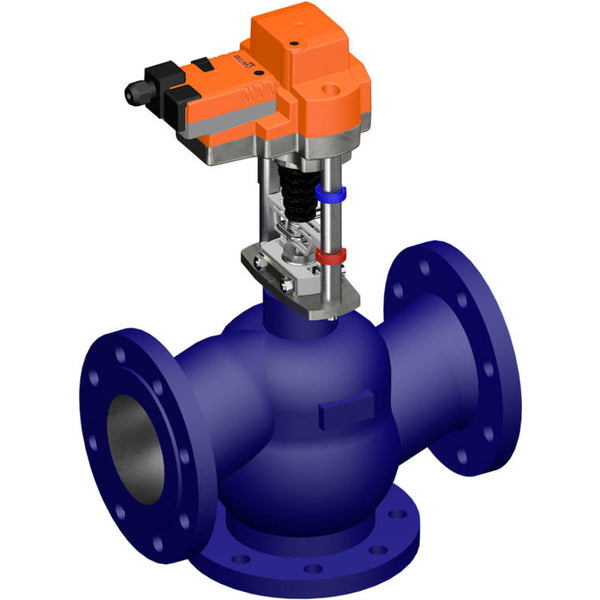

Esta es una válvula de globo de 3 vías Belimo con una carcasa de hierro fundido recubierta y un sellado de EPDM. El diámetro del orificio de la válvula es DN 80 y el tamaño de la brida es DN 80. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 3,5 bar (50,8 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 100 m3/h, equivalente a un valor Cv de 115,7 gpm. La longitud de carrera de la válvula es de 30 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador cuenta con control de dos puntos y tres puntos. El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54.

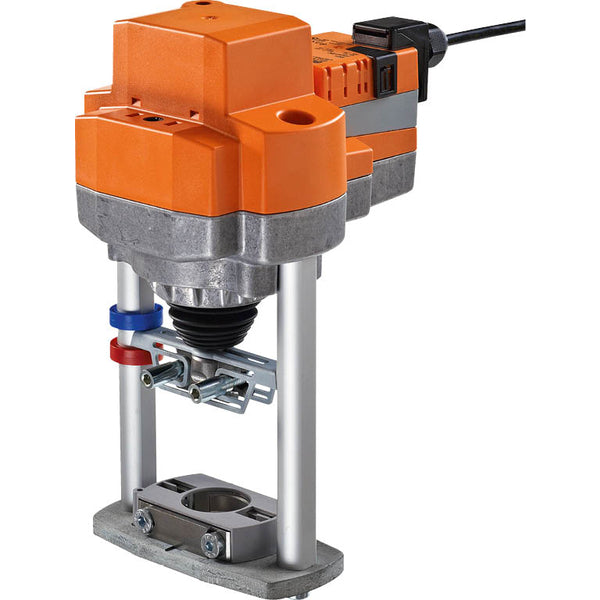

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. Los ajustes de carrera se pueden realizar utilizando una llave Allen de 5 mm insertada en la parte superior del actuador, con el vástago que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. La configuración de fábrica predeterminada retrae el vástago del actuador.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
