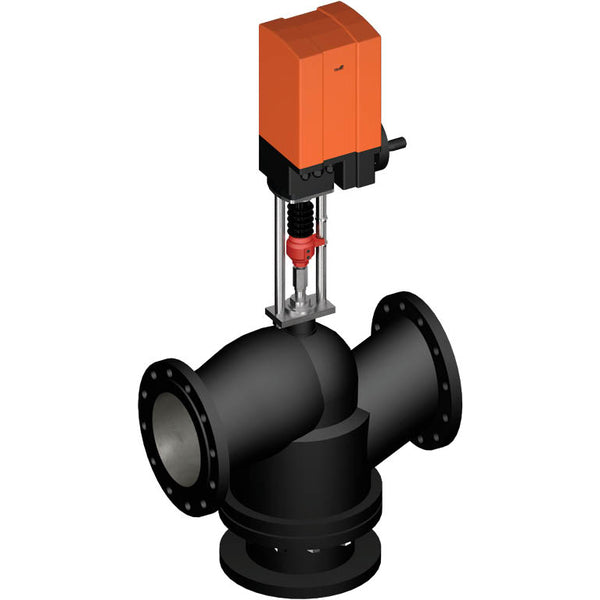

Belimo Válvula de Globo de 3 Vías DN200 Brida 65mm Carrera Kvs630 24VAC/DC 2-10V 12000N IP65 Terminal H7200+GV12-24-SR-T

Esta es una válvula de globo Belimo de 3 vías con una carcasa de hierro fundido y un sellado de EPDM. El diámetro del orificio de la válvula es DN 200 y el tamaño de la brida es DN 200. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 0.6 bar (8.7 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 630 m3/h, equivalente a un valor Cv de 728.91 gpm. La longitud de carrera de la válvula es de 65 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador modulante requiere una entrada de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso sobre su funcionamiento y una monitorización precisa de su posición dentro del rango de voltaje designado. El actuador tiene una clasificación IP65.

El actuador está protegido contra cortocircuitos, inversión de polaridad y sobrecarga. En un estado sin energía o cuando el motor está apagado, se pueden realizar movimientos ascendentes y descendentes presionando y girando la rueda manual. El recorrido se indica mecánicamente en el soporte y el indicador se ajusta automáticamente. El actuador está montado en fábrica en la válvula correspondiente. La conexión de alimentación se realiza mediante cierre de forma y la transmisión de energía se logra mediante un acoplamiento asegurado por torsión.

Pros:

• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
