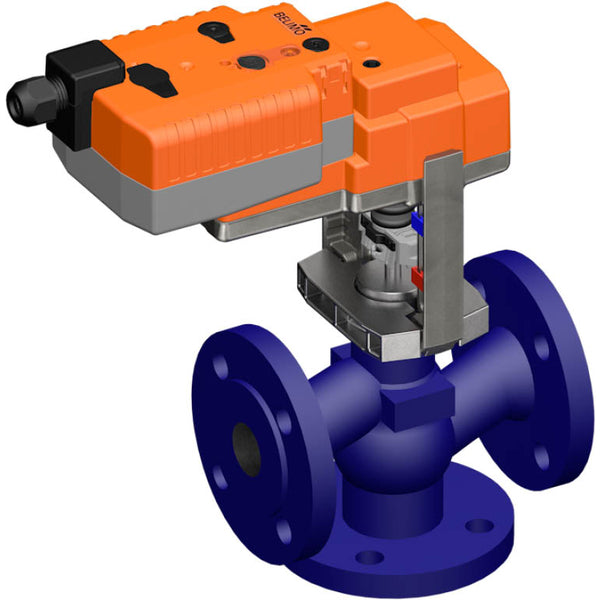

Belimo Válvula de Globo de 3 Vías DN15 Brida 15mm Carrera Kvs1.6 24VAC/DC 35s 0-10V 1500N IP54 H713N/SVC24A-SZ-TPC

Esta es una válvula de globo Belimo de 3 vías con un cuerpo de hierro fundido recubierto y sellado de EPDM. El diámetro del orificio de la válvula es DN 15 y el tamaño de la brida es DN 15. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La presión diferencial máxima es de 4 bar (58 psi). La válvula puede operar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 1.6 m3/h, equivalente a un valor Cv de 1.85 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y un monitoreo preciso de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detiene automáticamente cuando se alcanza el tope final. La sobrecarga manual es posible con un botón, que desacopla el tren de engranajes mientras se presiona o se bloquea el botón. La carrera se puede ajustar utilizando una llave de 4 mm que se inserta en la parte superior del actuador, extendiendo el vástago de carrera al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0,5 % al 100 % como para servir como señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador.

Ventajas:

• Característica de flujo de porcentaje igual, el bypass tiene una característica lineal
