Válvula de globo Retrofit Actuador de tres puntos Fail-Safe 20mm 100-240 V AC 1000N IP54 Belimo

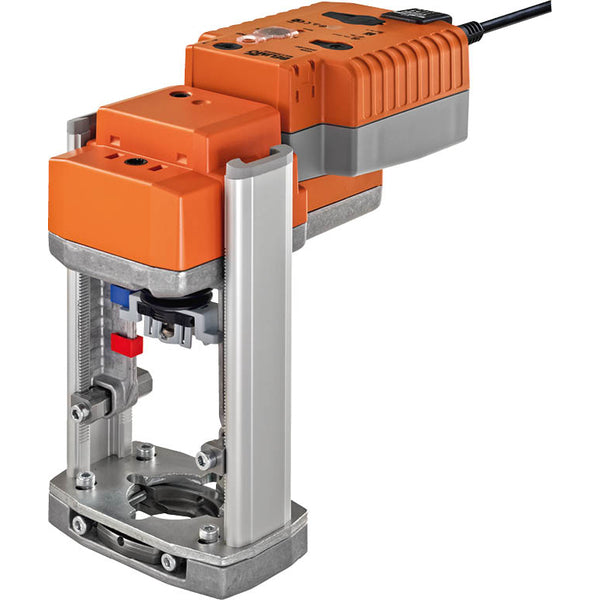

Este actuador eléctrico lineal retrofit de Belimo está diseñado para controlar válvulas de globo. La longitud de la carrera es de 20 mm. El actuador proporciona una fuerza de 1000 N y puede abrir/cerrar la válvula en 150 segundos. Este actuador requiere una tensión de alimentación de 100-240 V CA y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador dispone de control de tres puntos (apertura-cierre). El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula vuelve automáticamente a la posición de apertura/cierre utilizando la energía eléctrica almacenada. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente entre 0 y 50 °C (32 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. La carrera puede ajustarse mediante una llave hexagonal de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girarlo en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. El rango de ajuste se basa en la altura de carrera máxima del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de seguridad elegida teniendo en cuenta un tiempo de puenteo ajustado en fábrica de 2 segundos. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• El actuador está equipado con una función a prueba de fallos
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 150 s es lento para algunas aplicaciones
