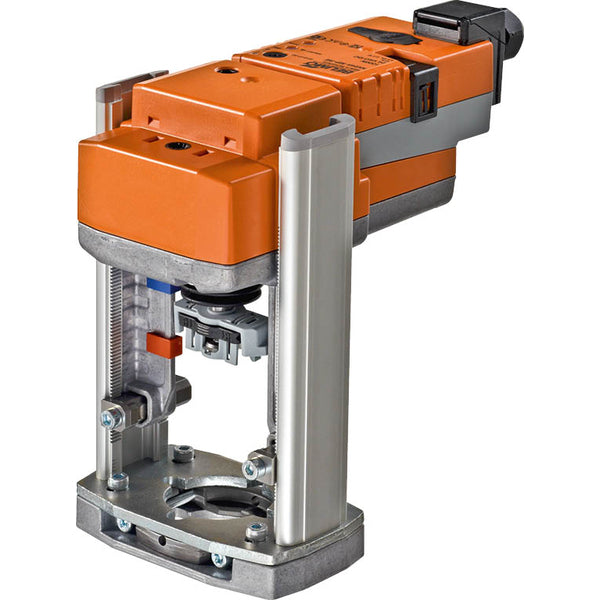

Válvula de Globo Retrofit Actuador Modulante 0-10/2-10V 20mm 24 V AC/DC 1500N IP54 Belimo

Este actuador eléctrico lineal retrofit de Belimo está diseñado para controlar válvulas de globo. La longitud de la carrera es de 20 mm. El actuador proporciona una fuerza de 1500 N y puede abrir/cerrar la válvula en 35 segundos. Este actuador requiere una tensión de alimentación de 24 V CA/CC y dispone de un indicador visual de posición para ver claramente la posición de la válvula. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador tiene una carcasa de plástico resistente y un grado de protección IP54. Este actuador puede funcionar a temperaturas ambiente entre 0 y 50 °C (32 y 122 °F). El actuador se suministra con un cable de alimentación de 1 metro.

El actuador está equipado con protección de sobrecarga, el actuador no necesita finales de carrera y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un pulsador, que desconecta el tren de engranajes mientras el pulsador esté pulsado o bloqueado. La carrera puede ajustarse mediante una llave hexagonal de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girarlo en el sentido de las agujas del reloj. El actuador puede montarse directamente en la válvula de globo mediante mordazas de sujeción huecas y puede girar 360° en el cuello de la válvula. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. Por defecto, el vástago entra al accionamiento. Cuando se envían combinaciones de válvula y actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando se activa el actuador, el interruptor de dirección de carrera altera la dirección de marcha durante el funcionamiento normal.

Pros

• Actuador modulante con una señal de control de 0-10 V/2-10 V
• Anulación manual
• El actuador está protegido contra sobrecargas
• Montaje directo sencillo
• Indicador visual de posición

Contras

• El tiempo de apertura/cierre de 35 s es lento para algunas aplicaciones
