Belimo Válvula Mariposa 3 Vías DN300/PN16 Lug 24VAC/DC Modulación GGG40 EPDM IP66/IP67 ISO 5211 BACnet/Modbus/MP-Bus D7300WL/BAC

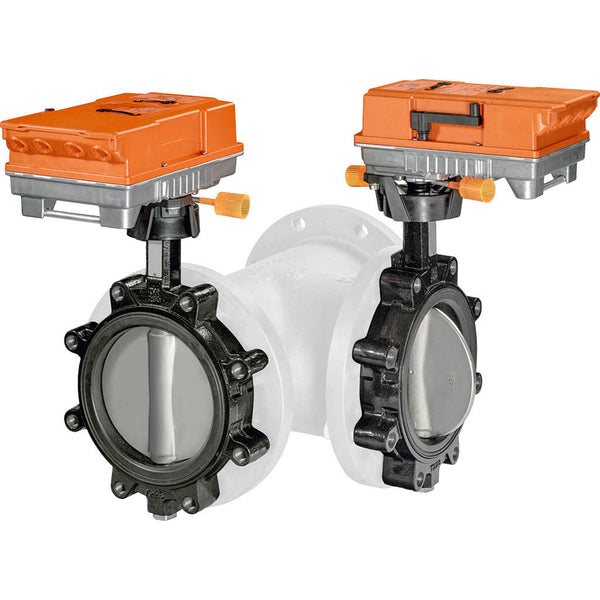

Esta válvula de mariposa de 3 vías se ofrece en combinación con un actuador eléctrico modulante. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 120 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 300 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP66/IP67 y es apto para una temperatura ambiente de -40 a 50 °C (-40 y 122 °F). El actuador dispone de control de apertura/cierre de 3 puntos, es compatible con los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, lo que garantiza un control preciso y sensible en diversas aplicaciones. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

Un calentador interno evita la condensación. El calefactor incorporado se enciende y apaga automáticamente gracias al sensor de temperatura y humedad integrado. La válvula puede accionarse manualmente mediante una manivela. El desbloqueo manual se realiza retirando la manivela. El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Para el control convencional con una señal de control analógica, se puede utilizar BACnet o Modbus para la retroalimentación de posición comunicativa. El actuador puede montarse directamente en la válvula de mariposa. La orientación de montaje con respecto a la válvula de mariposa puede elegirse en incrementos de 90°. El actuador es apto para su uso en exteriores y está protegido contra la radiación UV, la suciedad/polvo, la lluvia/nieve y la humedad del aire. Los ajustes de fábrica se adaptan a las aplicaciones más comunes. La parametrización mediante Near Field Communication (NFC) requiere la aplicación Belimo Assistant App, que simplifica la puesta en servicio y ofrece varias opciones de diagnóstico. La herramienta de servicio ZTH EU ofrece diversas opciones de diagnóstico y ajuste.

Pros

• Sin riesgo de golpes de ariete gracias al cierre lento (120 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V/4-20 mA
• Adecuado para medios viscosos
