Belimo Válvula Mariposa DN125/PN16 Wafer 24VAC/DC Modulante 2-10V GGG40 EPDM IP54 ISO 5211 150s 90Nm D6125N/DR24A-SR-7

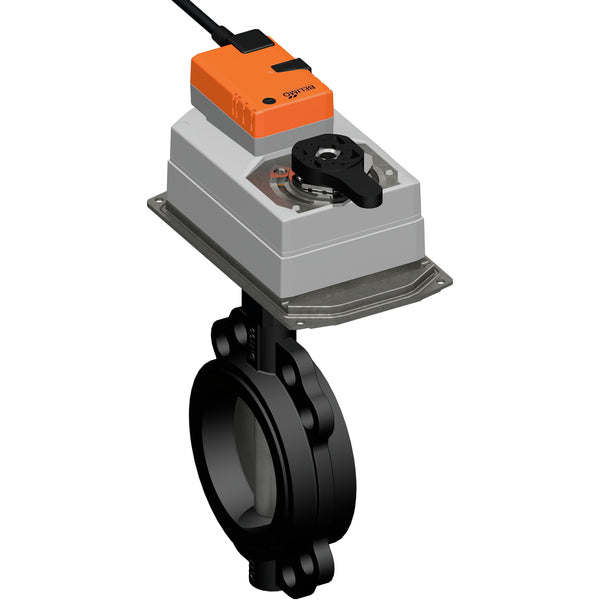

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico modulante. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 150 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 125 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP54 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

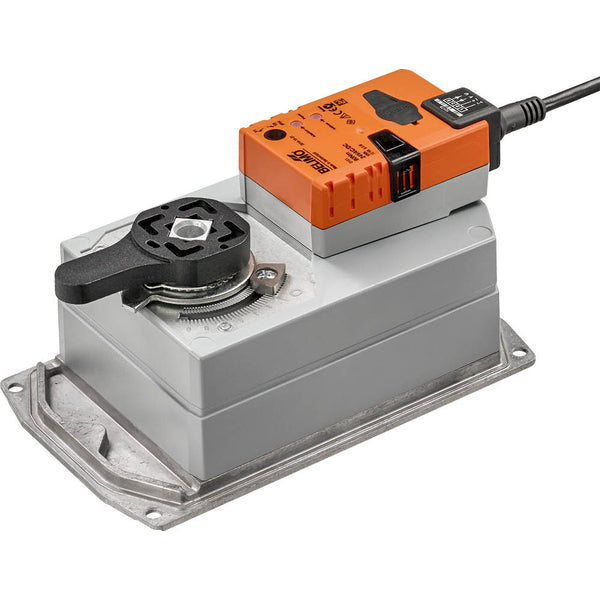

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Debido a su característica de par no lineal, el actuador sólo es adecuado para válvulas de mariposa y no para otras válvulas. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de mariposa. La orientación de montaje con respecto a la válvula de mariposa puede elegirse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• Sin riesgo de golpe de ariete gracias al cierre lento (150 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
• Adecuado para medios viscosos
