Válvula de mariposa eléctrica DN25/PN16 24V AC/DC Abrir/Cerrar A prueba de fallos Wafer GGG40 EPDM IP54 ISO 5211 Belimo

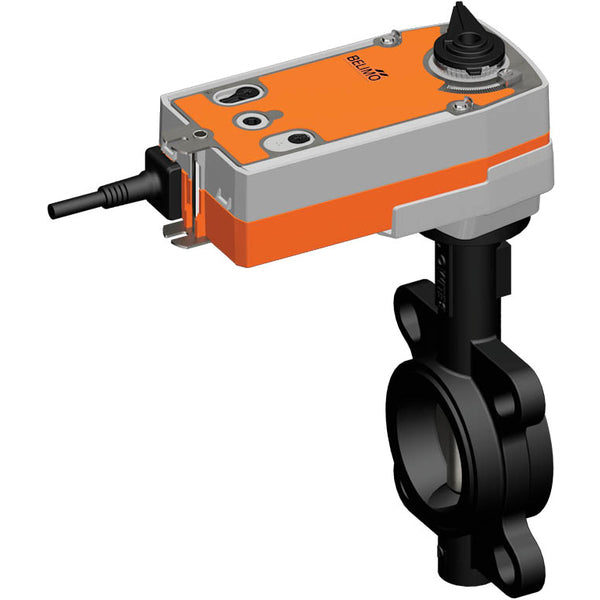

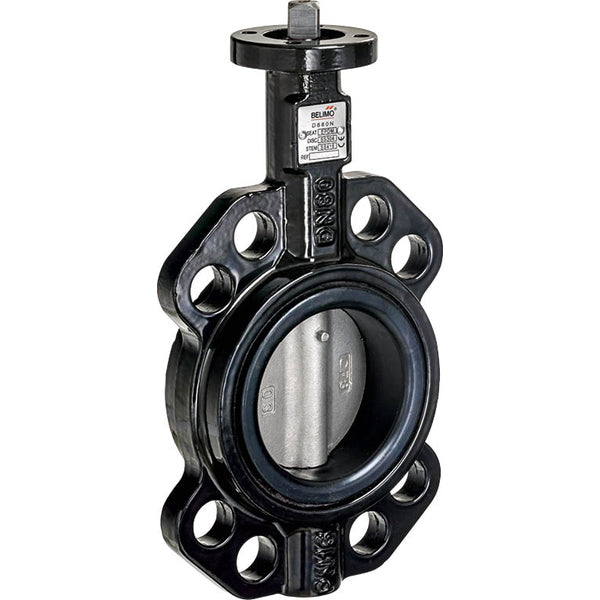

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico de apertura/cierre a prueba de fallos (NC). El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 75 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 25 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP54 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual. El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula se desplaza automáticamente a la posición de seguridad (NC) utilizando la energía eléctrica almacenada.

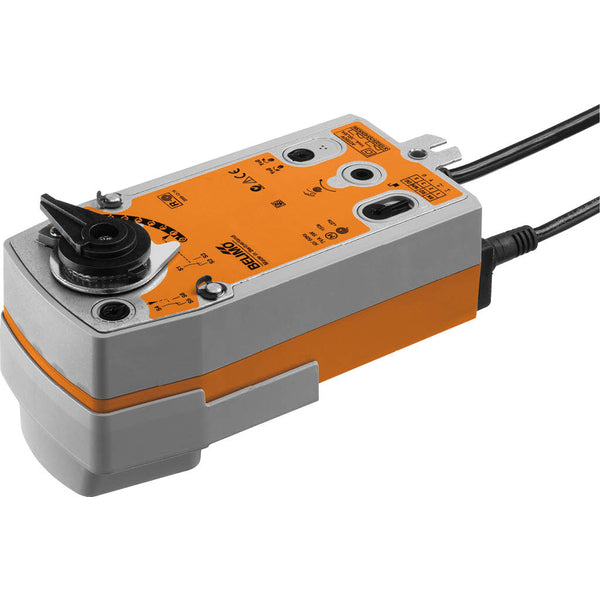

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se conecta con una señal de control estándar de 0-10 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• Sin riesgo de golpe de ariete gracias al cierre lento (75 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• El actuador está equipado con una función a prueba de fallos que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.
• Adecuado para medios viscosos
