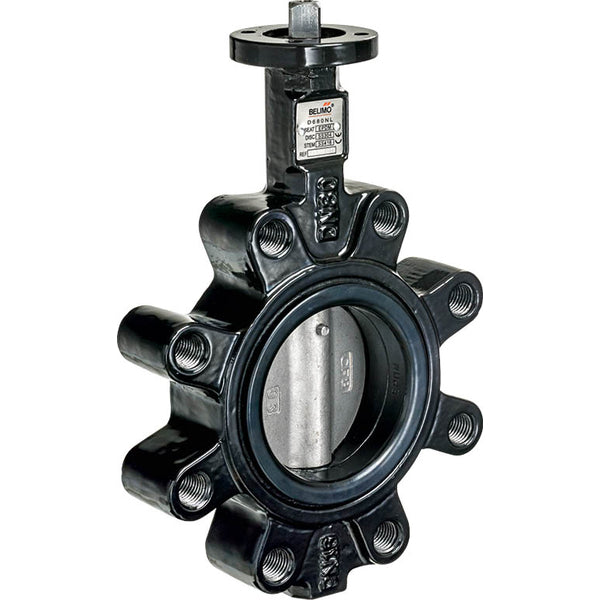

Válvula Mariposa Belimo DN350/PN16 Lug 120-240VAC/DC Modulación GGG40 EPDM IP67 ISO 5211 MFT Terminal 44s 1000Nm D6350NL/SY7-230A-MF-T

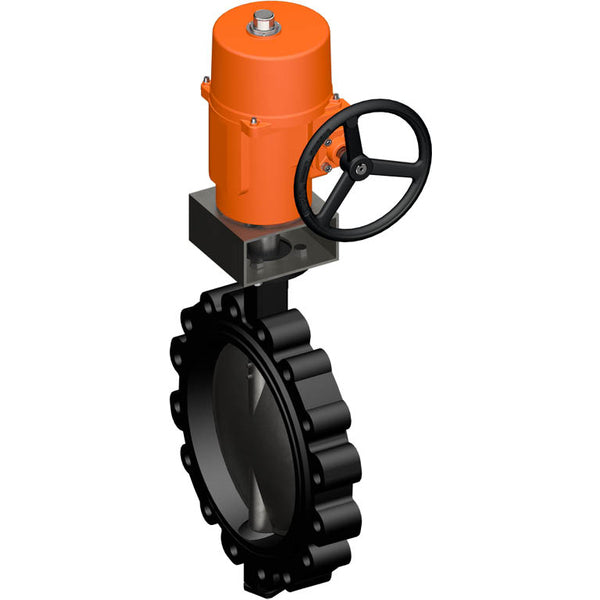

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico modulante. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 44 segundos y requiere una tensión de alimentación de 120-240 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 350 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP67 y es apto para una temperatura ambiente de -30 a 65 °C (-22 y 149 °F). El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

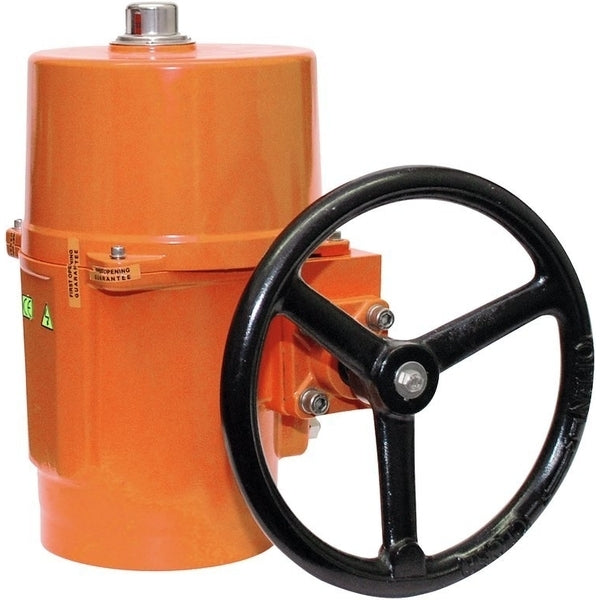

Los topes finales mecánicos confinan el actuador entre -2 ° y 92 °. Los finales de carrera internos interrumpen la alimentación de tensión del motor. Además, un termostato del motor ofrece protección contra sobrecargas e interrumpe el suministro de tensión si el actuador funciona fuera de las temperaturas especificadas. Un calentador interno evita la acumulación de condensación. Los interruptores auxiliares integrados presentan un recubrimiento de oro/plata que permite su integración en circuitos con corrientes bajas (rango mA) o corrientes mayores (rango A), según las especificaciones de la hoja de datos. Sin embargo, una vez que se han aplicado corrientes mayores, aunque sólo sea una vez, los contactos no pueden utilizarse en el rango de los miliamperios. El volante puede cerrar (girar en sentido horario) y abrir (girar en sentido antihorario) la válvula de mariposa. El volante permanece parado mientras el motor está en marcha. El actuador se conecta con una señal de control estándar y se desplaza a la posición definida por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El actuador es apto para su uso en exteriores y está protegido contra la radiación UV, la suciedad/polvo, la lluvia/nieve y la humedad del aire.

Pros

• Sin riesgo de golpe de ariete gracias al cierre lento (44 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
• Adecuado para medios viscosos
