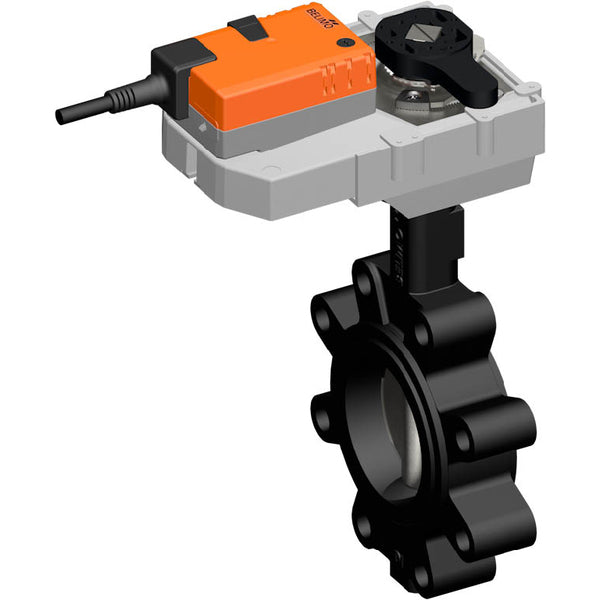

Belimo Válvula Mariposa DN50/PN16 Lug 24VAC/DC GGG40 EPDM IP40 ISO 5211 90s 40Nm D650NL/VGR24A-LP1-5

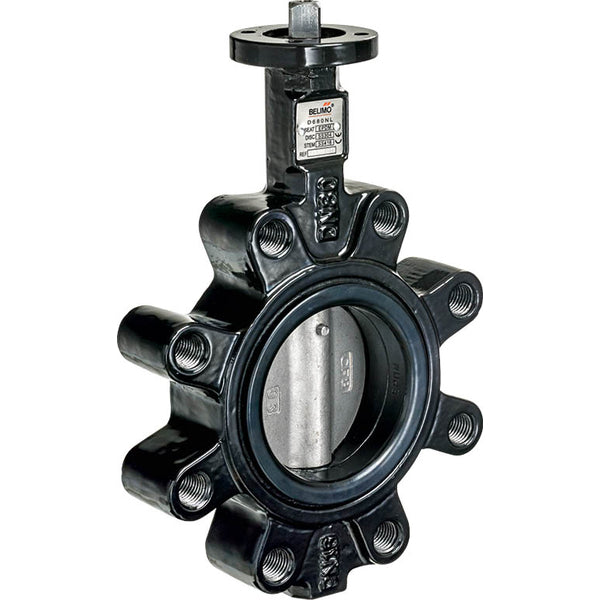

Esta válvula de mariposa se ofrece en combinación con actuador eléctrico. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 90 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 50 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP40 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador dispone de control BACnet IP/Modbus TCP, lo que permite una comunicación versátil y la interoperabilidad con otros sistemas para un control y unas capacidades de supervisión racionalizados. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

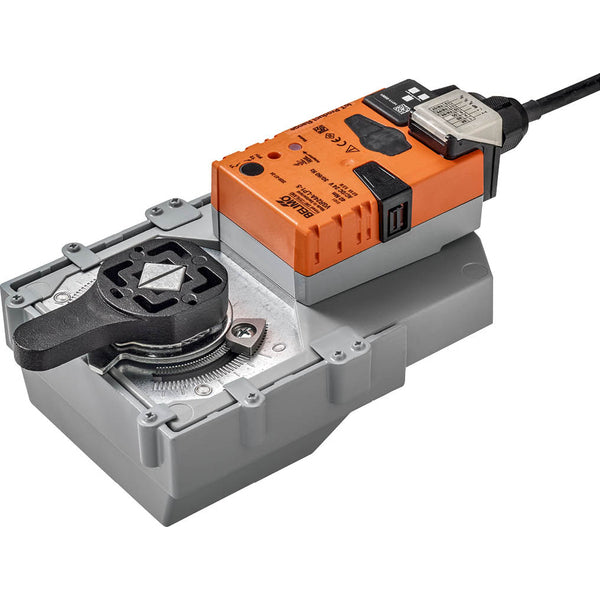

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. La adaptación puede activarse manualmente pulsando el botón "Adaptación". Los dos topes finales mecánicos se detectan durante la adaptación (todo el rango de ajuste). A continuación, el actuador se desplaza a la posición definida por la señal de control. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se controla a través de Cloud, BACnet IP o Modbus TCP y se desplaza a la posición definida por la señal de control. Se pueden escribir y leer varios puntos de datos a través de las mismas interfaces. En el modo híbrido, el actuador recibe su señal de control analógica del controlador de nivel superior y se desplaza hasta la posición definida. Se pueden leer y escribir varios puntos de datos (excepto la señal de control) mediante Cloud, BACnet IP o Modbus TCP. El ángulo de rotación puede ajustarse con topes finales mecánicos. Los datos registrados (registro de datos integrado durante 13 meses) pueden utilizarse con fines analíticos. Los archivos CSV pueden descargarse a través de un navegador web.

Pros

• Sin riesgo de golpes de ariete gracias al cierre lento (90 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Adecuado para medios viscosos
