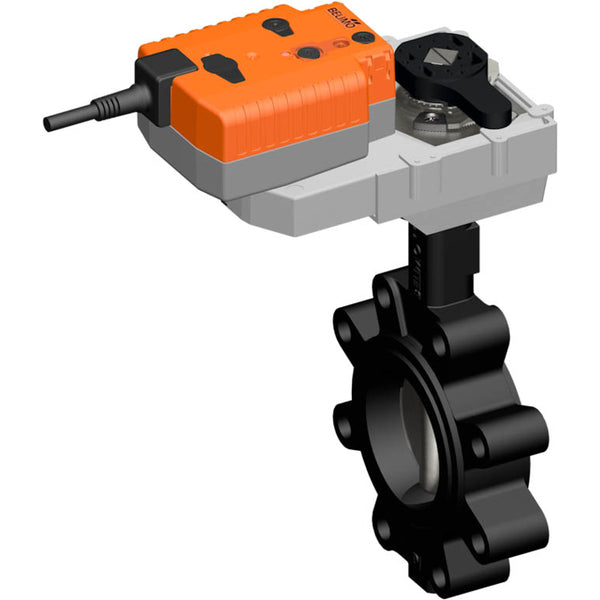

Válvula de mariposa eléctrica DN50/PN16 24V AC/DC Modulante a prueba de fallos Lug GGG40 EPDM IP54 ISO 5211 Belimo

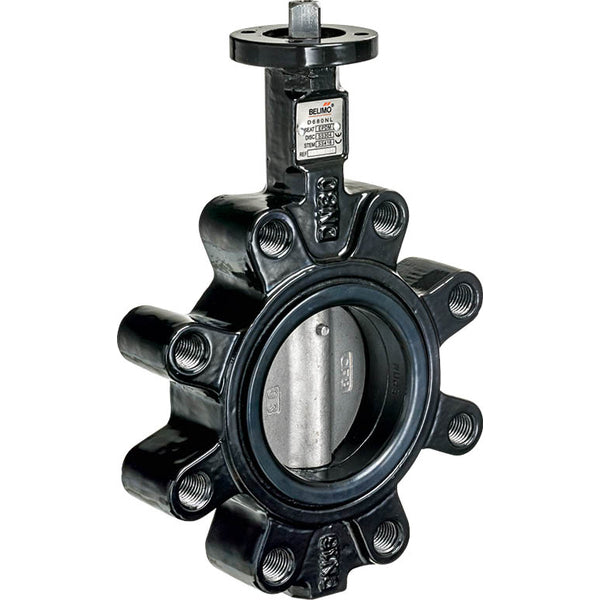

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico modulante a prueba de fallos (NC/NO). El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 150 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 50 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP54 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual. El actuador posiciona simultáneamente la válvula mientras se cargan los condensadores integrados. En caso de interrupción del suministro eléctrico, la válvula se desplaza automáticamente a la posición de seguridad (NC/NO) utilizando la energía eléctrica almacenada.

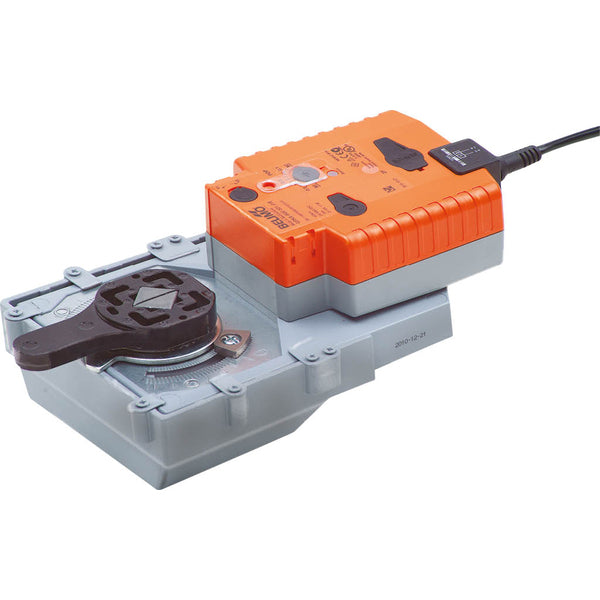

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador mueve la válvula a la posición de funcionamiento deseada simultáneamente a la carga de los condensadores integrados. Si se interrumpe el suministro eléctrico, la válvula se desplaza a la posición de seguridad elegida utilizando la energía eléctrica almacenada. El ángulo de rotación puede ajustarse con topes finales mecánicos. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. La posición de seguridad del mando giratorio permite ajustar la posición de seguridad preferida. En caso de corte de corriente, el actuador se desplaza a la posición de seguridad seleccionada, teniendo en cuenta el tiempo de puenteo de 2 segundos ajustado de fábrica. Después de la entrega en fábrica, el actuador está totalmente descargado y requiere unos 20 segundos de precarga antes de la configuración inicial para alcanzar el nivel de tensión necesario en los condensadores.

Pros

• Sin riesgo de golpe de ariete gracias al cierre lento (150 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Este actuador modulante puede posicionar la válvula entre 0 y 90 grados con una señal de control de 0 a 10 V.
• El actuador está equipado con una función a prueba de fallos que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.
• Adecuado para medios viscosos
