Electric Butterfly Valve DN65 24-240V AC/DC Lug GGG40 NBR J+J

Electric Butterfly Valve DN65 24-240V AC/DC Lug GGG40 NBR J+J
Electric Butterfly Valve DN65 24-240V AC/DC Lug GGG40 NBR J+J
Electric Butterfly Valve DN65 24-240V AC/DC Lug GGG40 NBR J+J
Electric Butterfly Valve DN65 24-240V AC/DC Lug GGG40 NBR J+J
La imagen puede variar ligeramente
Consulte las especificaciones para obtener información precisa.
Referencia: V2SEH
Marca: Tameson

Ver todo
Nota: el producto no puede ser devuelto
€1235.85
IVA incluido
El IVA (impuesto sobre el valor añadido) es un impuesto sobre bienes y servicios que se aplica en la Unión Europea (UE). Nosotros, Tameson, estamos obligados por ley a recaudar el IVA para los pedidos dentro de la UE para los clientes que no nos proporcionan su número de IVA.
€1021.36
sin IVA
En stock +2 días A petición A petición
0 ya están en su cesta. Para pedidos que superen 0, el plazo de entrega será de 2 días. Hasta 4 artículos disponibles para pedidos en línea. Para cantidades superiores, contáctenos en support@tameson.es para solicitar el tiempo de entrega. El artículo no está disponible para pedidos en línea, contáctenos en support@tameson.es para solicitar el tiempo de entrega.
Envío a España: Gratis
Gratis para pedidos > €125.00
Entrega prevista en 4 - 8 días laborables

Los clientes nos califican: 4.8 / 5

478 reseñas en Google

Descripción
Especificaciones
Descargas

Descripción

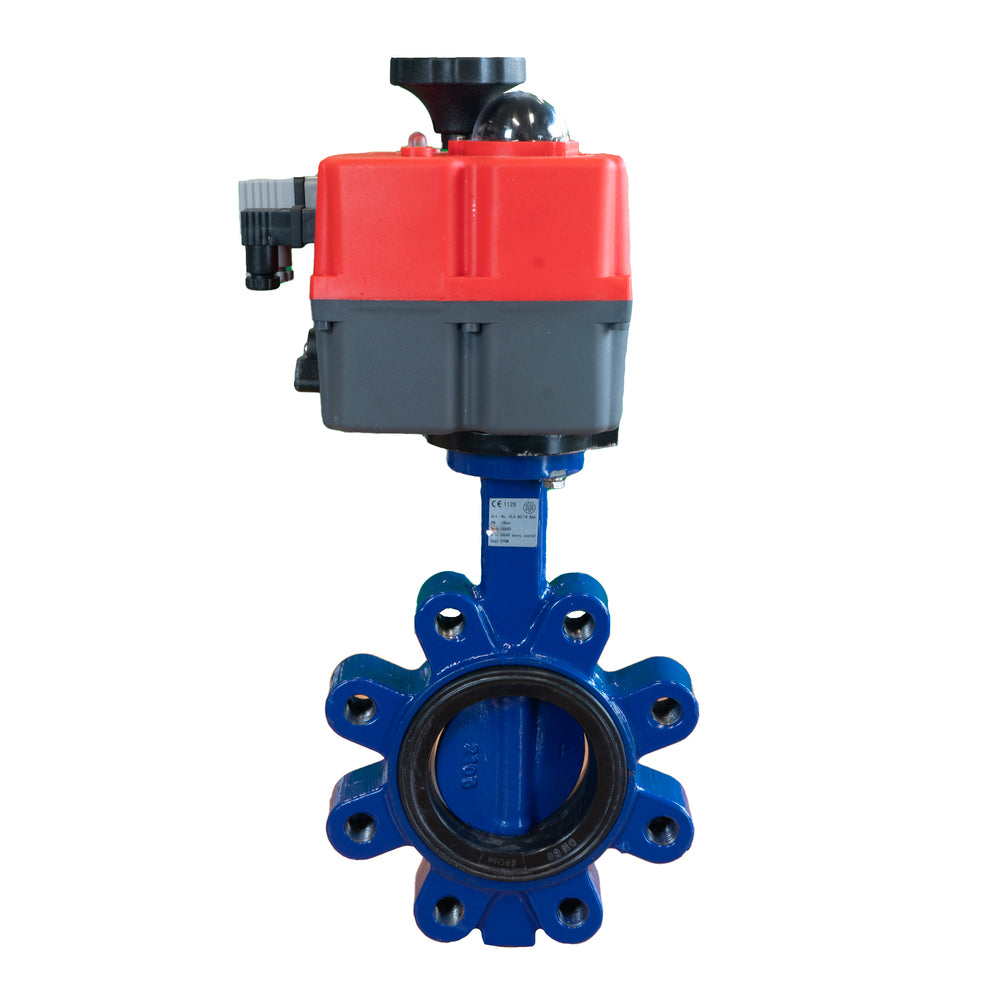

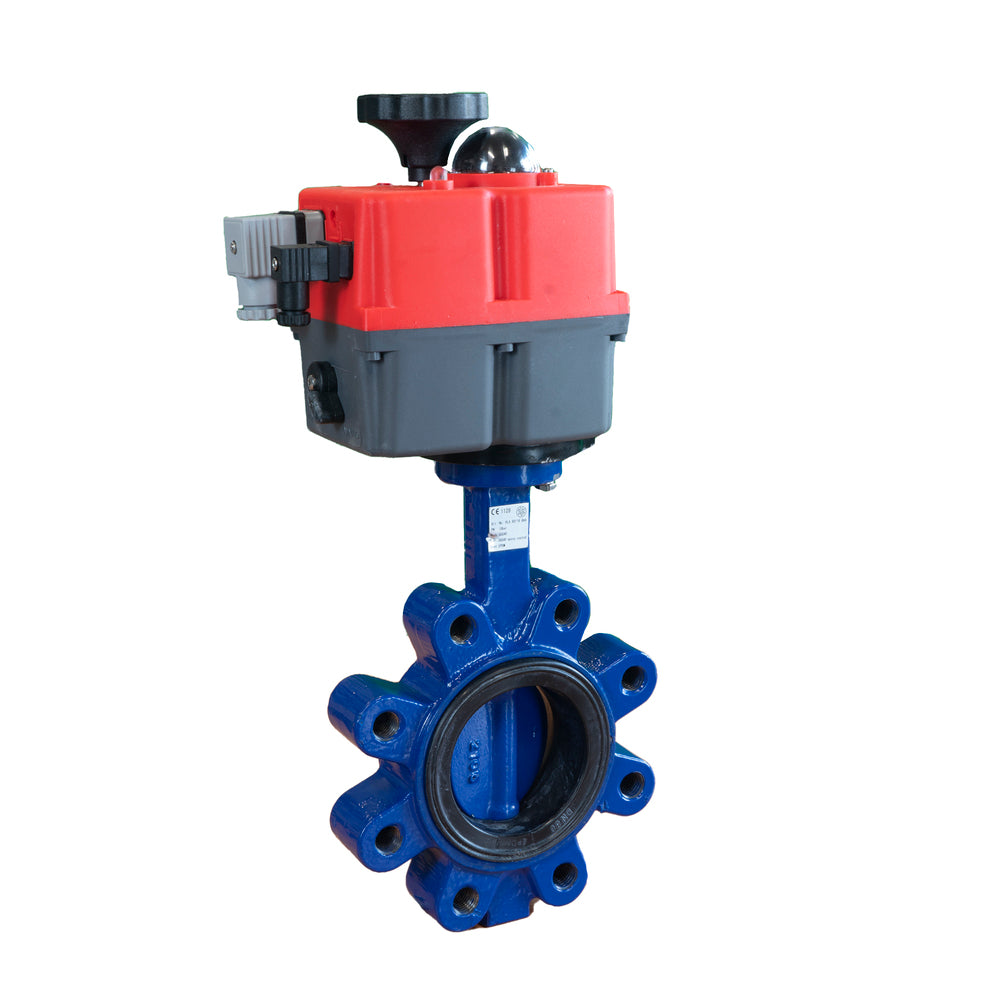

Este actuador eléctrico se ofrece en combinación con una válvula de mariposa. Puede girar la válvula de 0 a 90 grados en un tiempo de 13 segundos. Requiere una tensión de alimentación de 24-240 V CA/CC, tiene un ciclo de trabajo del 75% e incorpora un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 65 y una presión nominal de hasta 12 bar (174,0 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40, un disco de acero inoxidable y una junta de NBR. Es adecuado para temperaturas del medio entre 5 y 85 °C (41 y 185 °F). El actuador tiene un grado de protección IP67 y es apto para una temperatura ambiente de -20 a 70 °C (-4 y 158 °F).

Pros

  • Sin riesgo de golpe de ariete gracias al cierre lento (13 s)
  • Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
  • Alto valor Kv porque el fluido fluye en línea recta

Descargas

Manual BFL
pdf
Descargar
Manual J4C-S55 (EN)
pdf
Descargar

Especificaciones

Diámetro interior nominal
DN 65
Tensión
Elija la tensión necesaria para el funcionamiento de la válvula. AC significa corriente alterna, DC significa corriente continua.
24 V AC, 24 V CC, 120 V AC, 230 V CA
Material
Elija un material para la carcasa que no se corroa con los medios y el entorno, y que pueda soportar las temperaturas y presiones. Consulte nuestra tabla de resistencia química.
Hierro fundido
Sellado del material
La elección de los materiales de estanquidad depende sobre todo de la resistencia química y de los valores nominales de temperatura y presión. Utilice nuestra tabla de resistencia química para conocer la compatibilidad de sustancias.
NBR (caucho nitrilo)
Funcionamiento
El funcionamiento de la válvula. Por ejemplo, mediante un actuador eléctrico, una rueda de tracción o un actuador neumático.
Motor eléctrico
Conexiones
El tipo de la taza
Calidad del material
La calidad del material proporciona información más detallada sobre el material de la carcasa. Elija un material de carcasa que no se corroa por el medio y el entorno.
Hierro fundido GGG 40
Señal de control
El control de apertura/cierre es, por ejemplo, de 2 puntos (1 señal de control) o de 3 puntos (2 señales de control). El control de posición es, por ejemplo, 4-20 mA (recomendado), 0-10 V, 2-10 V o 0-5 V.
Tres puntos (abierto-cerrado)
Diferencia de presión máxima a 20 °C (bar)
12
La retroalimentación de la posición
Final de carrera de apertura y cierre
Temperatura mínima (°C)
5
Temperatura máxima (°C)
85
Diferencia de presión máxima como válvula final (bar)
12
Grado de protección (IP)
El índice de protección contra la penetración (IP) indica la resistencia del producto al polvo y al agua, lo que resulta crucial en exteriores o en condiciones duras.
IP67
Ciclo de trabajo
75%
Etapa de presión artículo
PN 12
ISO 5211 Tipo de brida
Diseño de brida estándar para montar un actuador, el tamaño se expresa en F-xx. Tenga en cuenta que no todas las válvulas son adecuadas para montar directamente un actuador, a veces es necesario un adaptador.
Brida F05
ISO 5211 Tamaño de la cabeza cuadrada (mm)
11
Orificio (mm)
65
Material del disco
Acero inoxidable
Temperatura (°C)
-20 °C to 70 °C
Accionamiento manual
Si
Tiempo de ejecución (s)
13
Par máximo del actuador (Nm)
La fuerza de giro máxima que puede proporcionar el actuador. Elija siempre un factor de seguridad grande, porque el momento puede aumentar fuertemente después de una parada (larga) o con medios secos.
55
Contactos fin de carrera
2
Material del husillo
Acero inoxidable
Huso de calidad material
Acero inoxidable 420 (1.4034)
Material de la junta del eje
Teflón (PTFE)
Diseño de la válvula
Centrado
Potencia máxima (VA)
Una orientación de este valor máximo se determina multiplicando la tensión por el amperaje.
47
Tipo de regulación on/off
No
