Belimo Válvula Mariposa DN65/PN16 Wafer 24VAC/DC 2&3-Punto GGG40 EPDM IP67 ISO 5211 90s 20Nm D665N/SR24P-5

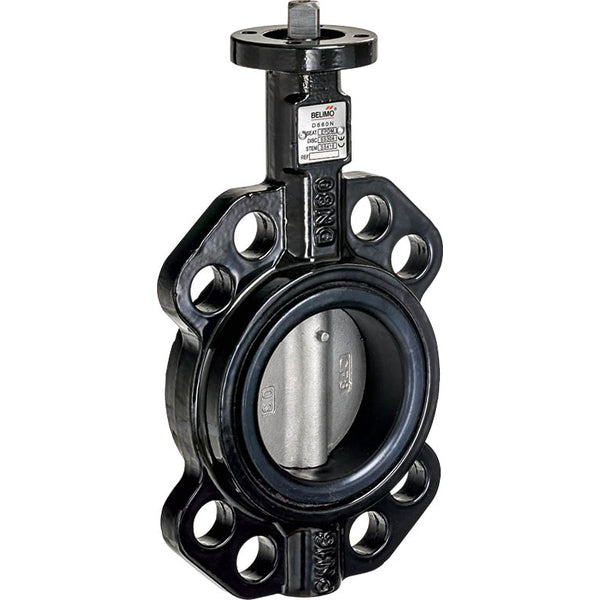

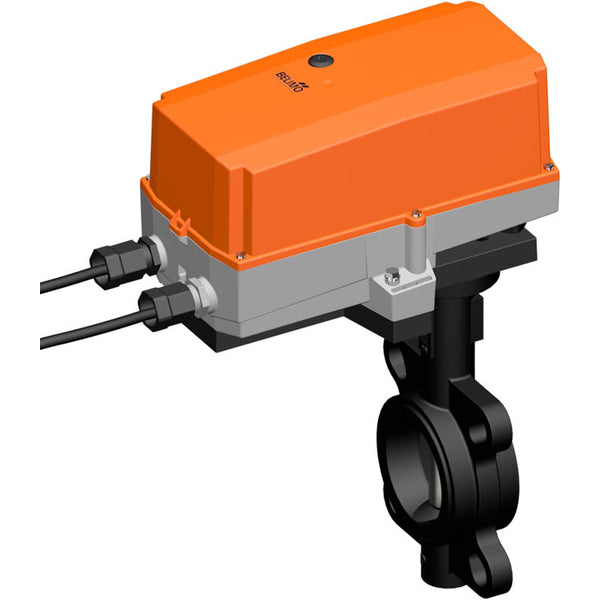

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico de dos o tres puntos. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 90 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 65 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP67 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador dispone de control de dos / tres puntos. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

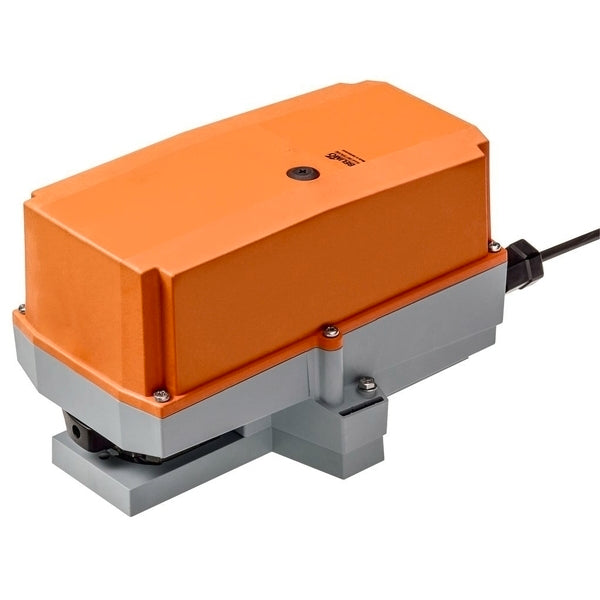

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El ángulo de rotación puede ajustarse con topes finales mecánicos. El actuador es especialmente adecuado para entornos difíciles, como el secado de madera, la cría de animales, el procesamiento de alimentos, la agricultura, piscinas cubiertas/bañeras, salas de plantas de ventilación en tejados y aplicaciones generales en exteriores. El actuador ha superado diversas pruebas, como la prueba de gases nocivos EN 60068-2-60, la prueba de niebla salina EN 60068-2-52, la prueba amoniacal DIN 50916-2, la prueba climática IEC60068-2-30, la prueba de desinfectantes (animales) y la prueba UV (radiación solar a nivel del suelo) EN 60068-2-5, EN 60068-2-63. La tapa de la carcasa debe retirarse para el accionamiento manual.

Pros

• Sin riesgo de golpes de ariete gracias al cierre lento (90 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Adecuado para medios viscosos
