Belimo Válvula Mariposa DN65/PN16 Lug 24VAC/DC Modulación GGG40 EPDM IP54 ISO 5211 MP-Bus 90s 20Nm D665NL/SR24A-MP-5

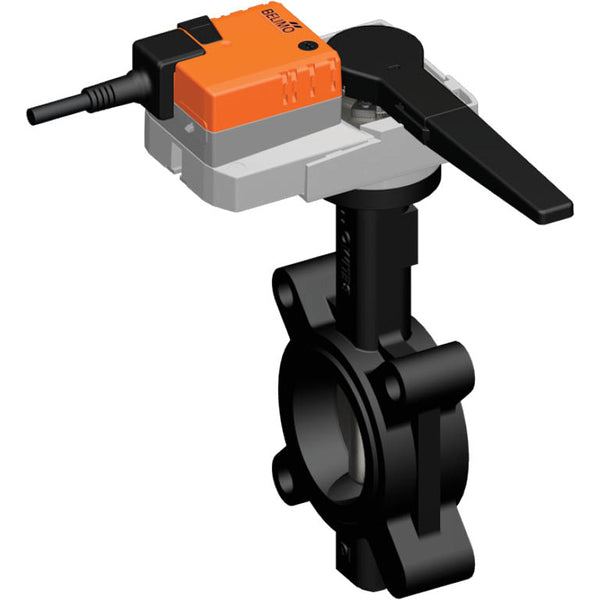

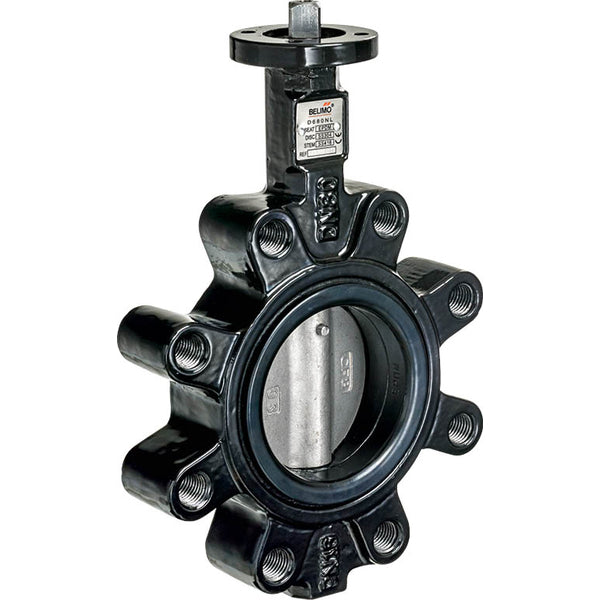

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico modulante. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 90 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo orejeta para conectarla a la tubería, un diámetro nominal de DN 65 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP54 y es apto para una temperatura ambiente de -30 a 50 °C (-22 y 122 °F). El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

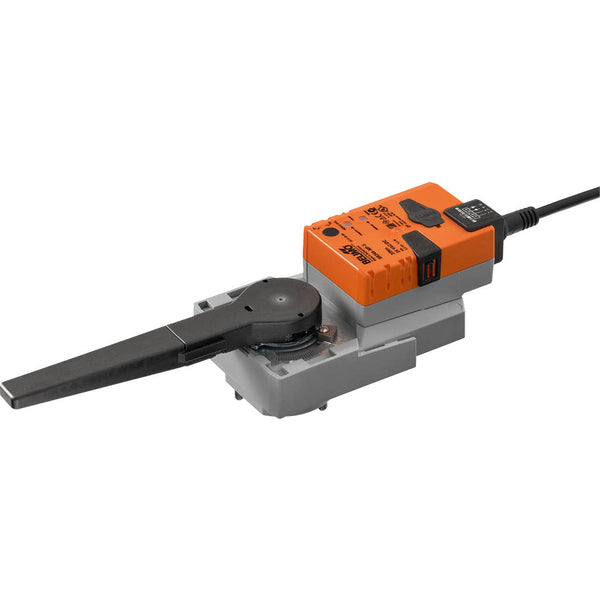

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• Sin riesgo de golpes de ariete gracias al cierre lento (90 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V
• Adecuado para medios viscosos
