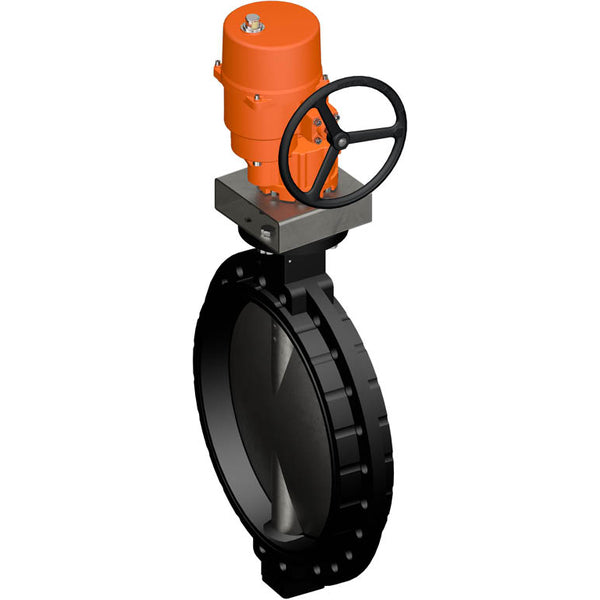

Belimo Válvula Mariposa DN700/PN16 Wafer 120-240VAC/DC 2&3-Punto GGG40 EPDM IP67 ISO 5211 Terminal 74s 3500Nm D6700N/SY12-230A-3-T

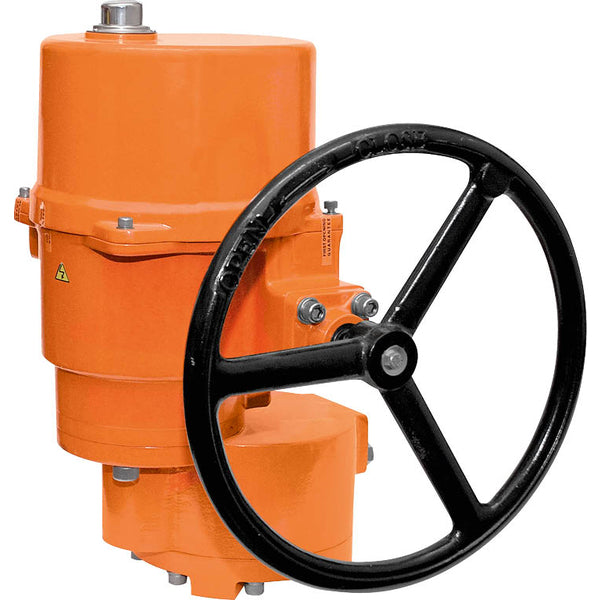

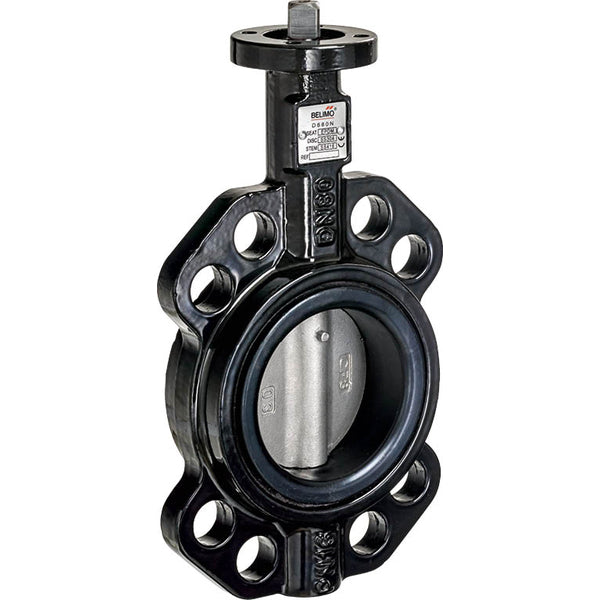

Esta válvula de mariposa se ofrece en combinación con un actuador eléctrico de dos o tres puntos. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 74 segundos y requiere una tensión de alimentación de 120-240 V CA/CC. El actuador eléctrico viene con un indicador visual de posición para ver claramente la posición de la válvula. La válvula de mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 700 y una presión nominal de hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha técnica. La válvula de mariposa tiene una carcasa de hierro fundido GGG 40 y una junta de EPDM. La válvula es adecuada para temperaturas del medio entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP67 y es apto para una temperatura ambiente de -30 a 65 °C (-22 y 149 °F). El actuador dispone de control de dos / tres puntos. El actuador puede montarse en la válvula mediante la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

Los topes finales mecánicos confinan el actuador entre -2 ° y 92 °. Los finales de carrera internos interrumpen la alimentación de tensión del motor. Además, un termostato del motor ofrece protección contra sobrecargas e interrumpe el suministro de tensión si el actuador funciona fuera de las temperaturas especificadas. Un calentador interno evita la acumulación de condensación. Los interruptores auxiliares integrados presentan un recubrimiento de oro/plata que permite su integración en circuitos con corrientes bajas (rango mA) o corrientes mayores (rango A), según las especificaciones de la hoja de datos. Sin embargo, una vez que se han aplicado corrientes mayores, aunque sólo sea una vez, los contactos no pueden utilizarse en el rango de los miliamperios. El volante puede cerrar (girar en sentido horario) y abrir (girar en sentido antihorario) la válvula de mariposa. El volante permanece parado mientras el motor está en marcha. El actuador es apto para su uso en exteriores y está protegido contra la radiación UV, la suciedad/polvo, la lluvia/nieve y la humedad del aire.

Pros

• Sin riesgo de golpes de ariete gracias al cierre lento (74 s)
• Los componentes son intercambiables y pueden sustituirse individualmente en caso necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Adecuado para medios viscosos
