Válvula Mariposa Belimo DN80/PN16 24VAC/DC Modulante Wafer GGG40 EPDM IP54 ISO 5211 BACnet/Modbus/MP-Bus 90s 40Nm D680N/GR24A-MOD-5

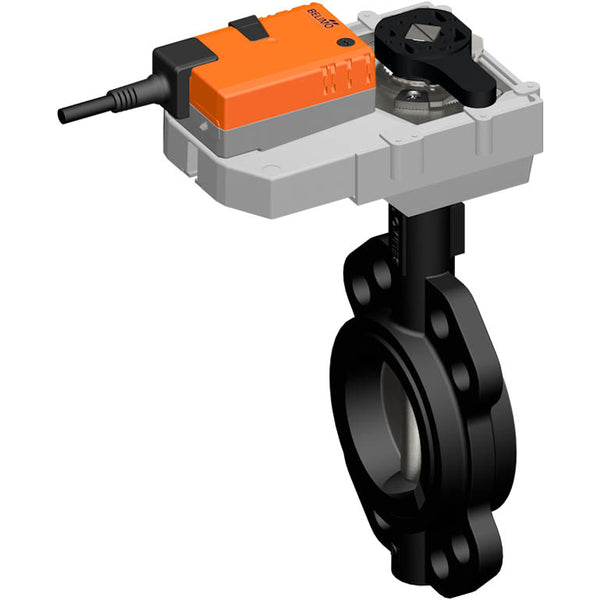

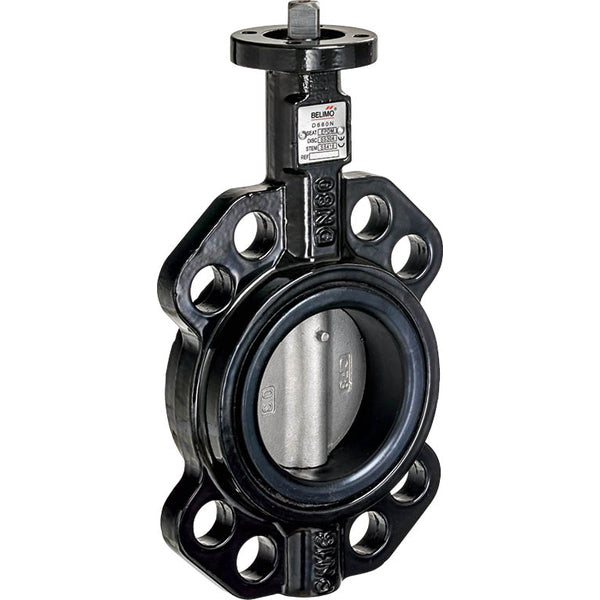

Esta válvula mariposa Belimo se ofrece en combinación con un actuador eléctrico modulante. El actuador puede girar la válvula de 0 a 90 grados en un tiempo de 90 segundos y requiere una tensión de alimentación de 24 V CA/CC. El actuador eléctrico viene con un indicador visual de posicionamiento para ver claramente la posición de la válvula. La válvula mariposa tiene una brida tipo wafer para conectarla a la tubería, un diámetro nominal de DN 80 y está clasificada hasta 16 bar (232 psi) para fluidos no peligrosos. Tenga en cuenta que la presión máxima puede variar según el tipo de medio, así que verifique cuidadosamente la hoja de datos. La válvula mariposa tiene una carcasa de hierro fundido GGG 40 y un sello EPDM. La válvula es adecuada para temperaturas de los medios entre -20 y 120 °C (-4 y 248 °F). El actuador tiene un grado de protección IP54 y es adecuado para una temperatura ambiental de -30 a 50 °C (-22 y 122 °F). El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite configurar una señal de control analógica de 0-10V o 2-10V. El actuador se puede montar en la válvula a través de la brida ISO 5211. Antes de conectar el actuador, lea atentamente el manual.

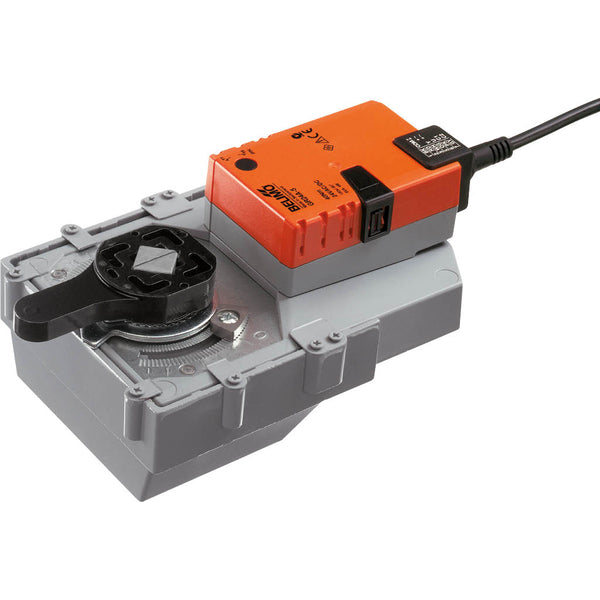

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un botón pulsador, que desacopla el tren de engranajes mientras el botón está presionado o permanece bloqueado. El actuador se puede montar directamente en la válvula rotativa o mariposa con una brida de montaje. La orientación de montaje en relación con la válvula se puede seleccionar en incrementos de 90°. El actuador cuenta con una interfaz incorporada para los protocolos de comunicación BACnet MSTP, Modbus RTU y MP-Bus. Recibe la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes mecánicos.

Pros:

• Sin riesgo de golpe de ariete debido al cierre lento (90 s)
• Los componentes son intercambiables y se pueden reemplazar individualmente si es necesario
• Alto valor Kv porque el fluido fluye en línea recta
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
• Adecuado para medios viscosos

Contras:

• Se necesita el producto ZTH EU (no incluido) para configurar la dirección del protocolo y vincular el actuador al sistema
