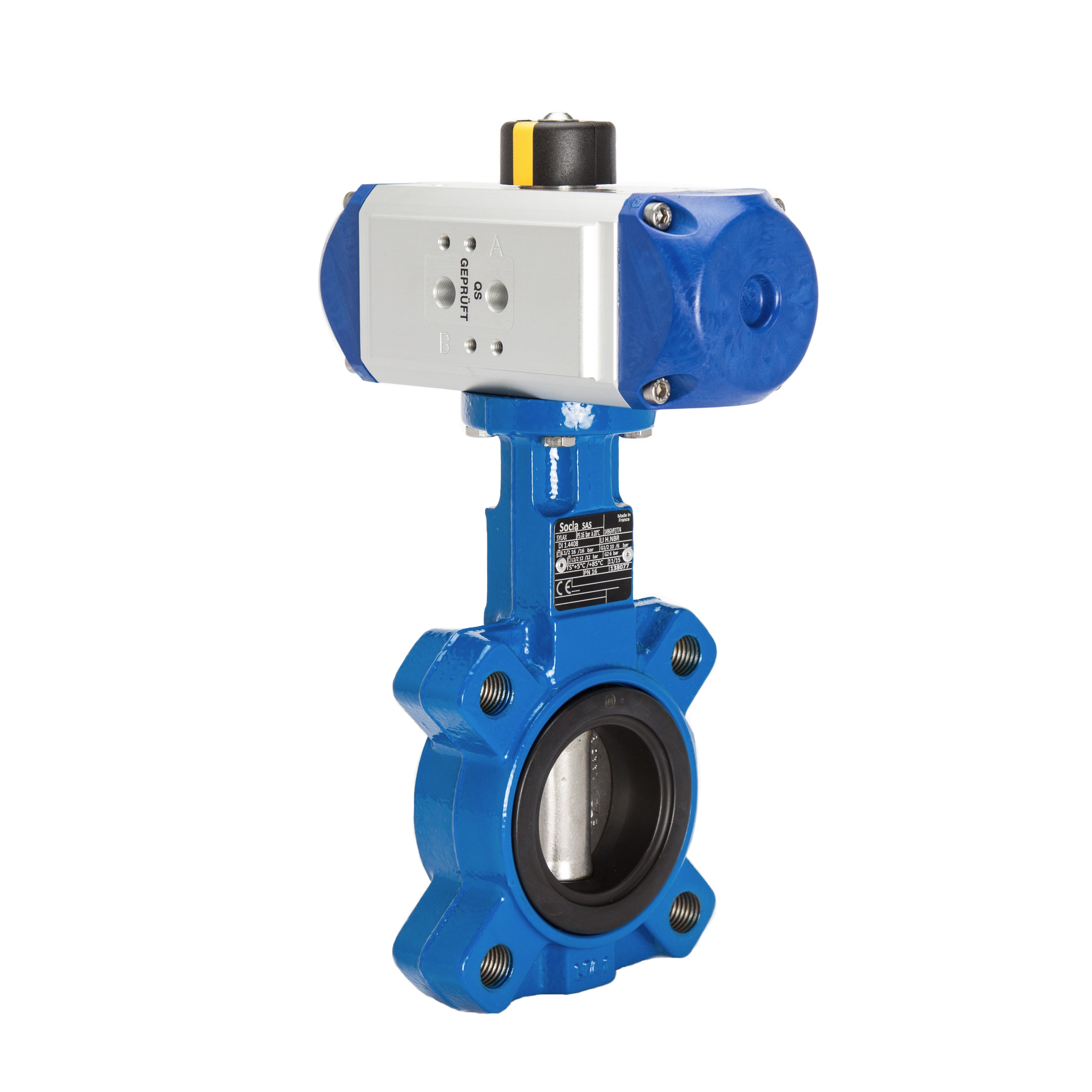

Válvula de mariposa neumática de orejas DN80 (3 pulgadas) GGG40-Acero inoxidable-EPDM Doble efecto - BFLL

Esta válvula de mariposa controlada neumáticamente permite aumentar la automatización de su sistema en comparación con una válvula controlada manualmente. La válvula de mariposa tiene un diámetro de 80 mm (3 pulgadas) y es apta para líquidos y gases de -10 a 110°C. El actuador neumático es capaz de crear 49,6 Nm de par a 8 bar, pero tiene una ventana de presión de control de 6 - 10 bar. La válvula de mariposa tiene una conexión tipo orejeta para conectarla a la tubería/tubería que transporta el fluido. El actuador es de doble efecto con un fiable funcionamiento rotativo de cremallera y piñón de aluminio. El actuador tiene una carcasa de aluminio anodizado y una cubierta de resina acetálica, mientras que la válvula de mariposa tiene una carcasa de hierro fundido, un disco de acero inoxidable y una junta de EPDM. La presión máxima del medio es de 12 bares. El actuador tiene puertos G1/8 para el suministro y retorno de aire. Recomendamos montar una electroválvula Namur de 1/4" directamente en el actuador para controlar el suministro de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto. Además, se puede montar una caja de control de posición o de final de carrera en la parte superior del actuador de acuerdo con VDI/VDE 3845. El actuador se monta en la válvula de mariposa a través de la brida ISO 5211 F05 (11 mm). El conjunto cuenta con la certificación ATEX (II 2G Ex d C), por lo que puede utilizarse en entornos potencialmente explosivos. Este modelo es apto para agua potable (homologación DVGW).

Pros:

• Posibilidad de montar directamente una electroválvula Namur para reducir los racores y los tubos.
• El indicador mecánico de la parte superior muestra la posición de la válvula.
• Certificado ATEX (II 2G Ex d C) para entornos explosivos.
• Menor coste de inversión que una versión eléctrica.
• Apertura y cierre rápidos
• El doble efecto permite un mayor control que los actuadores de simple efecto.
• Puede equiparse con una caja de final de carrera.
• Apto para agua potable (homologación DVGW).

Contras:

• Los actuadores de doble efecto utilizan más aire comprimido que los de simple efecto.
• Requiere un sistema de aire comprimido y una electroválvula para controlar el suministro de aire.
• El consumo de energía es superior al de los actuadores eléctricos, pero la inversión inicial es menor.

BFL - Serie PAL

BFL

Las válvulas de mariposa de la serie BFL son una gran solución rentable para operaciones de encendido/apagado, así como para la modulación del caudal. Se accionan manualmente mediante una palanca de apriete con retén de bloqueo o una rueda de engranaje manual. Adecuado para presiones de 4 - 16 bar, dependiendo del tamaño del diámetro (25 - 300 mm), el medio y la combinación de materiales. Retire la palanca de apriete o el volante para crear una brida ISO 5211 (tamaño F05 a F12). Tiene una longitud constructiva pequeña en relación con el diámetro y puede instalarse mediante una brida tipo orejeta o una brida tipo oblea. También hay una amplia gama de opciones de material de carcasa, disco y junta que permiten estas válvulas de mariposa. Pueden utilizarse tanto para líquidos como para gases en aplicaciones con una amplia gama de temperaturas. Algunos modelos también pueden utilizarse para agua potable (homologación DVGW).

PAL

Los actuadores neumáticos PAL de cuarto de vuelta permiten controlar válvulas de bola o de mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas de mayor tamaño con un coste de inversión inferior al de los actuadores eléctricos. Se montan en válvulas de cuarto de vuelta con brida superior ISO 5211 (de F03 a F12). Con 8 tamaños de cuerpo diferentes, generan una gama de par de 9,92 Nm a 901,8 Nm a 8 bar. Diseñados con un fiable funcionamiento rotativo de cremallera y piñón de aluminio y diseñados para ser de simple efecto (apertura o cierre por muelle) o de doble efecto para un mayor control. Estos actuadores son duraderos, con una carcasa de aluminio anodizado y una cubierta de resina acetálica (tamaños 1-6) o de aluminio (tamaños 12-130). El rango de temperatura estándar es de -20°C a 80°C con una junta NBR, pero hay disponible una junta FKM opcional para una temperatura máxima aumentada de 120°C (tamaños 1-6) o 150°C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur de 1/4" según VDI/VDE 3845 con roscas G 1/8" o G 1/4". El actuador es apto para entornos explosivos gracias a la certificación ATEX (II 2G Ex d C).

Piezas de recambio

Válvula de mariposa: BFLL-80-12-BBA

Actuator: PALD-006-05-14

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
