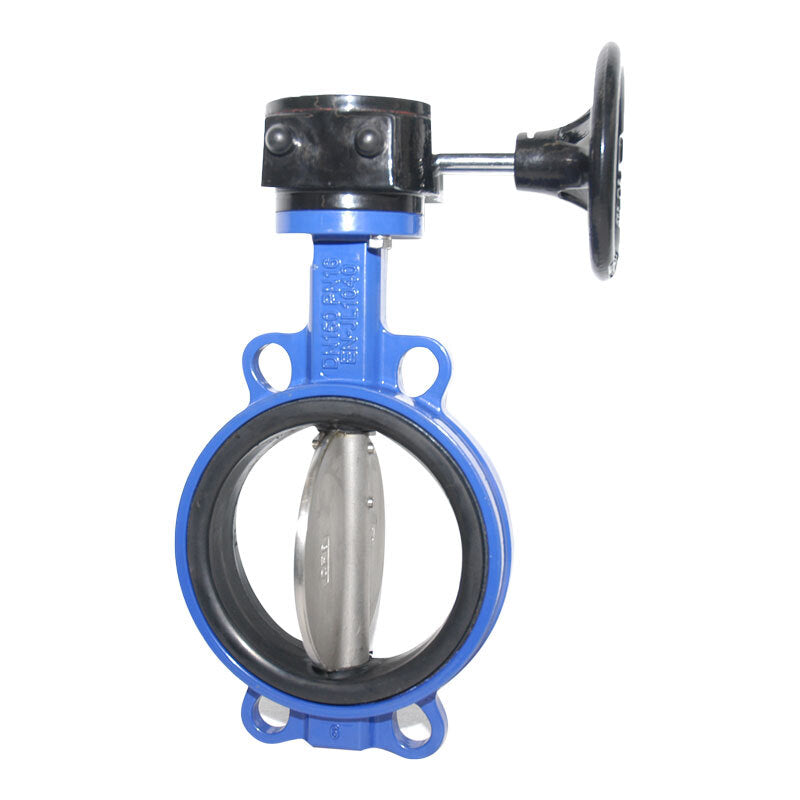

Válvula de mariposa wafer DN200 (8 pulgadas) PN16 GGG40-GGG40 recubierta de poliamida-NBR (volante)

Las válvulas de mariposa son válvulas de cuarto de vuelta ideales para operaciones de encendido/apagado, así como para modular el flujo. Esta válvula está clasificada para fluidos no peligrosos de 16 bares y se acciona mediante un volante. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe comprobar cuidadosamente la hoja de datos. El diámetro nominal es de 200 mm (8 pulgadas) y se monta en su sistema mediante una brida tipo wafer. La carcasa de hierro fundido (GGG40) la hace adecuada para presiones y temperaturas más altas que la GG25 estándar. El disco revestido de poliamida GGG40 es la opción estándar La junta NBR permite un rango de temperatura de 5°C - 85°C.

Pros

• El funcionamiento manual permite un fácil manejo y comprensión.
• Bajo par relativo para cambiar de posición en comparación con las válvulas de bola.
• Alto valor Kv porque el fluido puede fluir en línea recta.
• Tiene una longitud de construcción pequeña en relación con el diámetro de 200 mm (8 pulgadas) en comparación con una válvula de bola de tamaño similar.
• Puede utilizarse para una amplia gama de fluidos y gases.
• Adecuado para medios viscosos.
• No hay riesgo de golpes de ariete por la lentitud del cierre.
• Retire el volante para montar un actuador gracias a la brida ISO 5211.

Cons

• No tiene una trayectoria de flujo totalmente libre debido al disco en comparación con las válvulas de bola.
• Sólo se puede montar con brida tipo oblea, que no se puede utilizar al final de una línea.

Serie BFL

Las válvulas de mariposa de la serie BFL son una gran solución rentable para las operaciones de encendido/apagado, así como para la modulación del flujo. Se accionan manualmente mediante una palanca de apriete con enclavamiento o una rueda de engranaje manual, y son fáciles de utilizar. Adecuado para presiones de 4 a 16 bares, dependiendo del tamaño del diámetro (25-300 mm), el medio y la combinación de materiales. Retire la palanca de apriete o el volante para crear una brida ISO 5211 (tamaño F05 a F12). Tiene una longitud constructiva pequeña en relación con el diámetro y puede instalarse mediante una brida tipo oreja o una brida tipo oblea. Tambien hay una amplia gama de opciones de carcasa, disco y material de sellado que permiten estas válvulas de mariposa. Pueden utilizarse tanto para líquidos como para gases en aplicaciones con un amplio rango de temperaturas. Algunos modelos pueden utilizarse tambien para el agua potable (homologación DVGW).

Ejemplo de número de referencia: BFLW-25-16-ABC

• BFL: Serie.
• W: Tipo de brida. W = Tipo de oblea, L = Tipo de lengüeta.
• 25: Diámetro nominal (mm).
• 16: Líquido de máxima presión (fluido no peligroso).
• A: Material de la carcasa.*
• B: Material del disco.*
• C: Material de sellado.*

*Las posibles combinaciones de materiales se encuentran en la hoja de datos.
