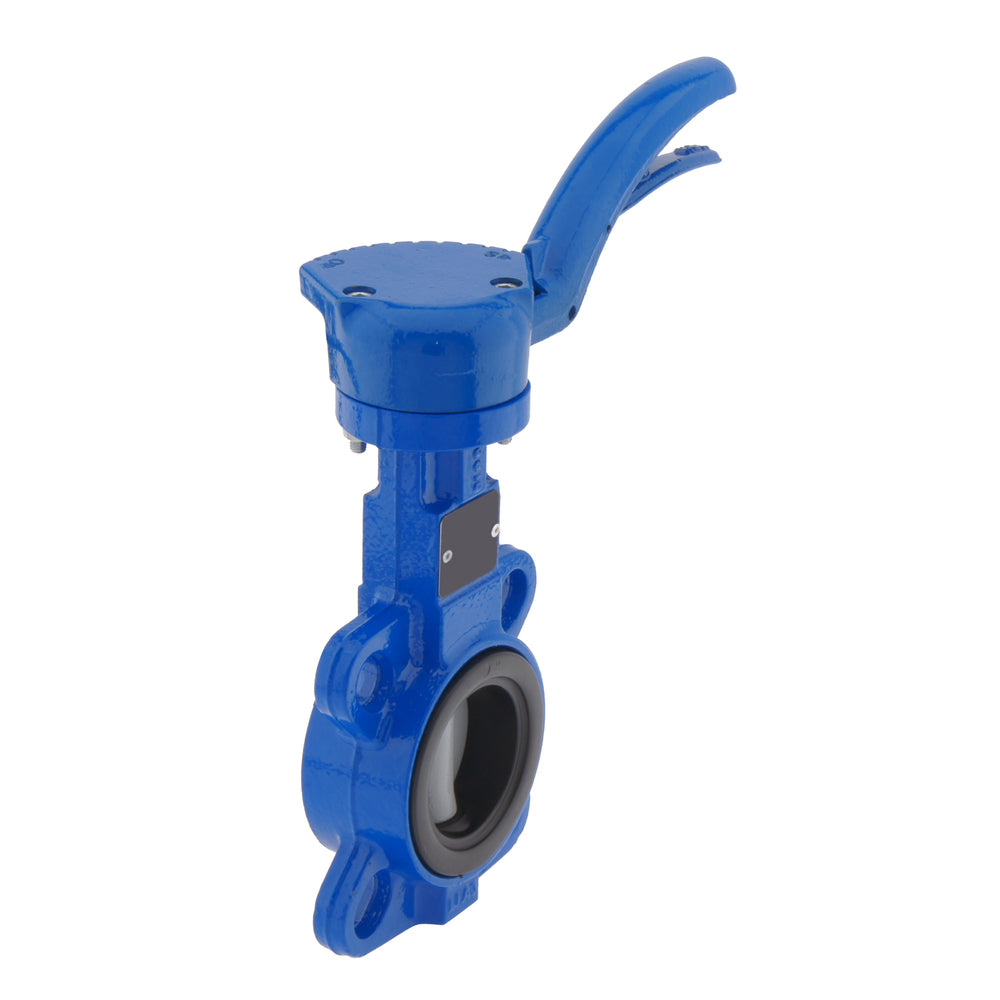

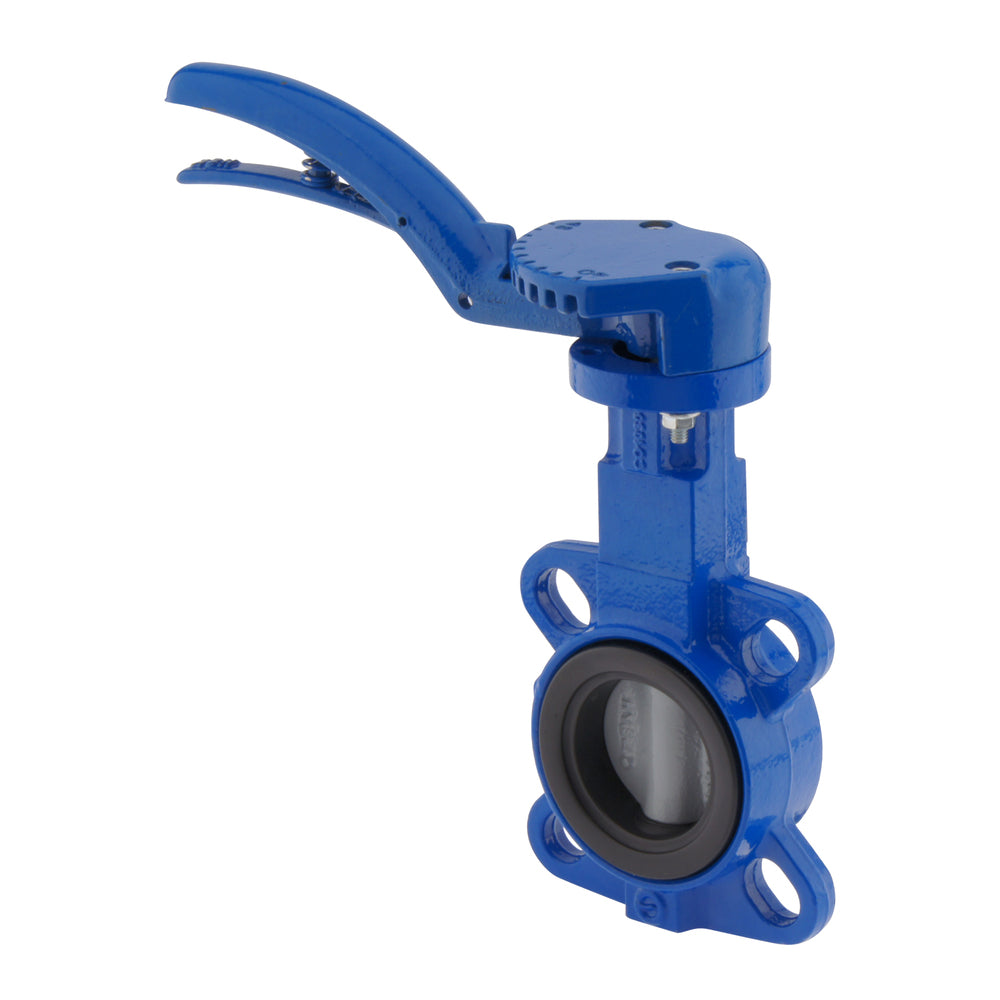

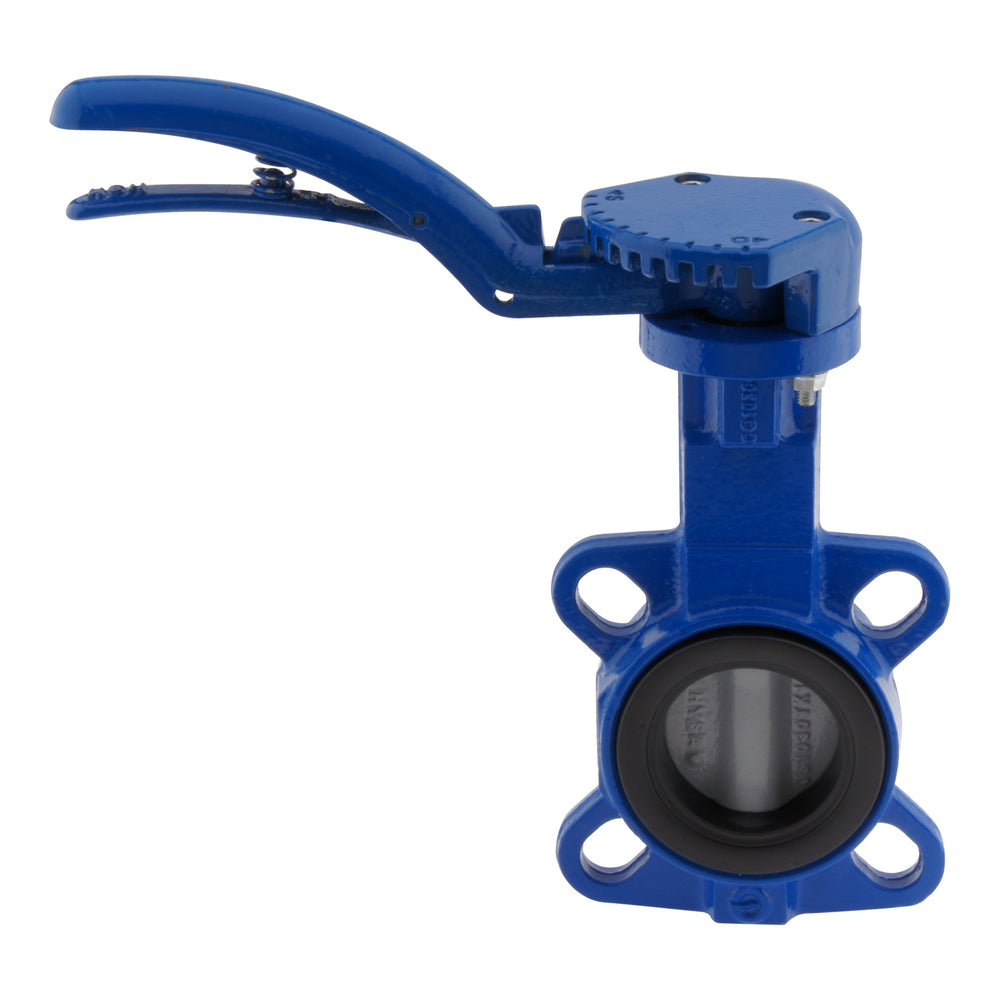

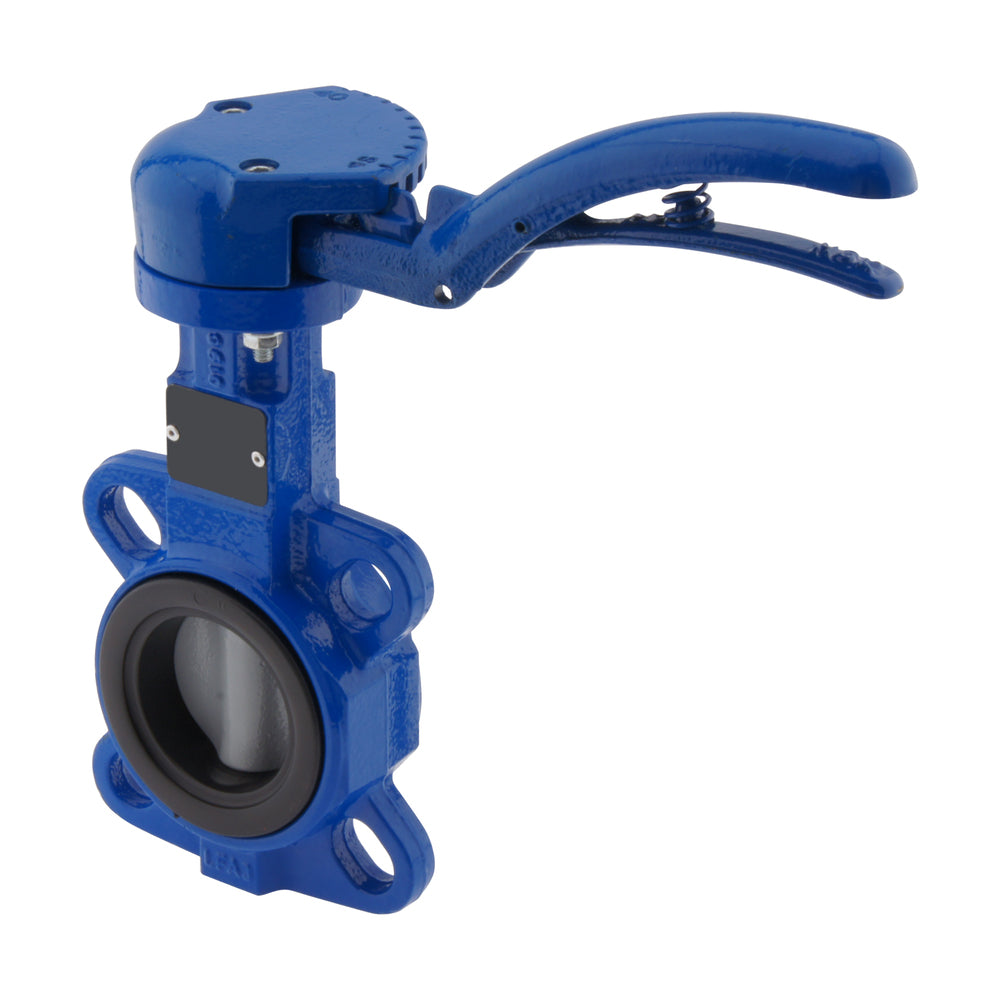

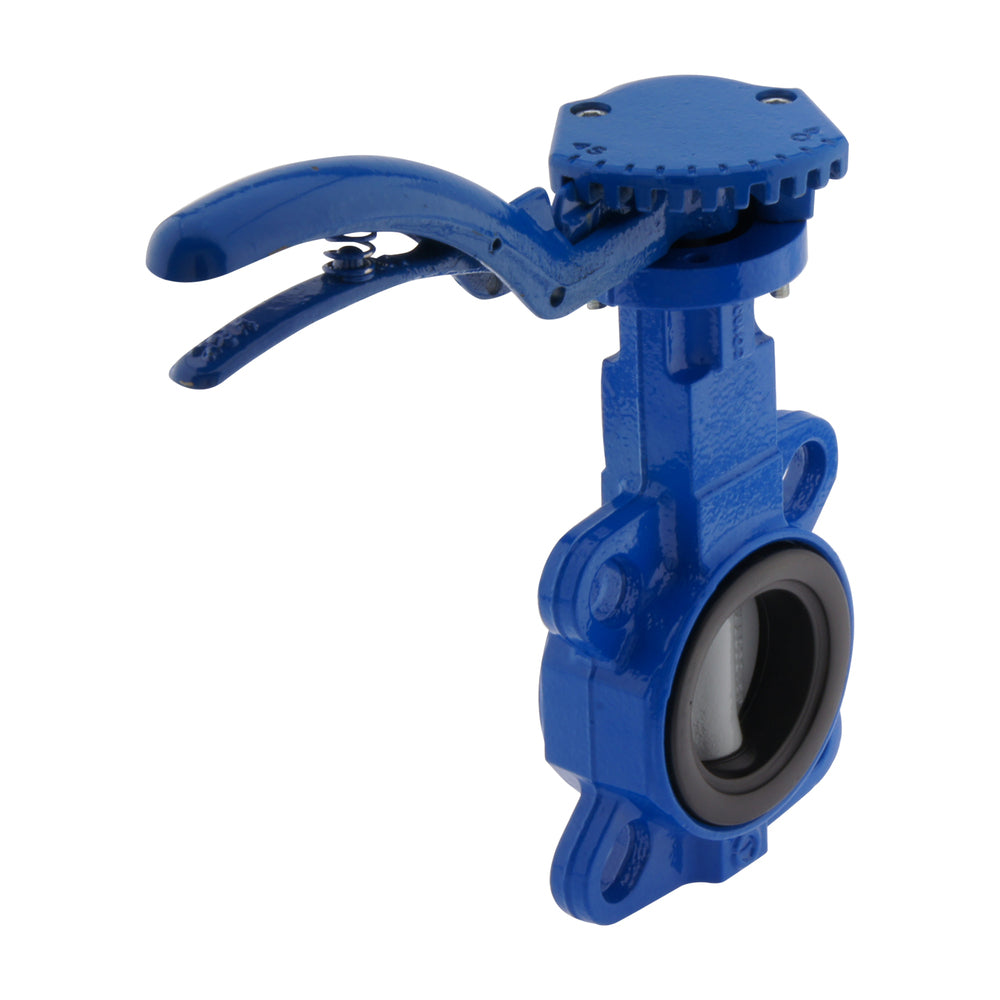

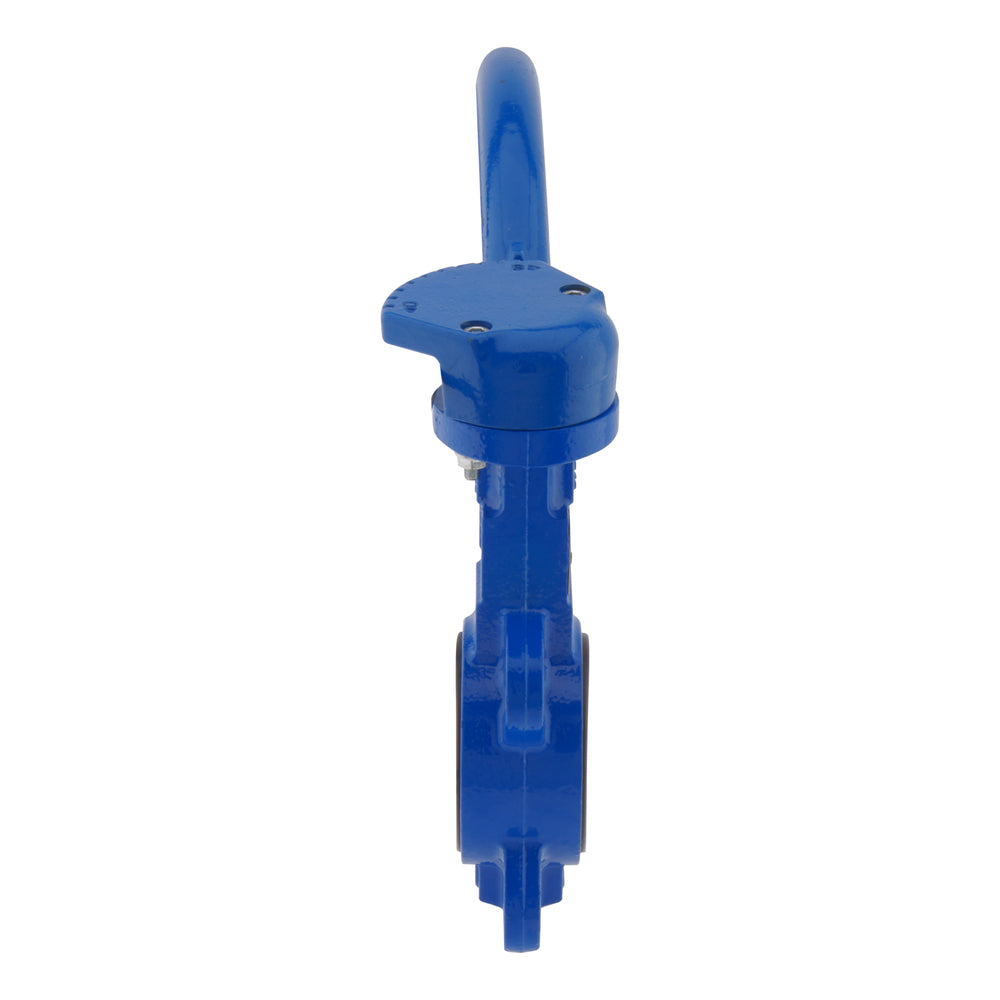

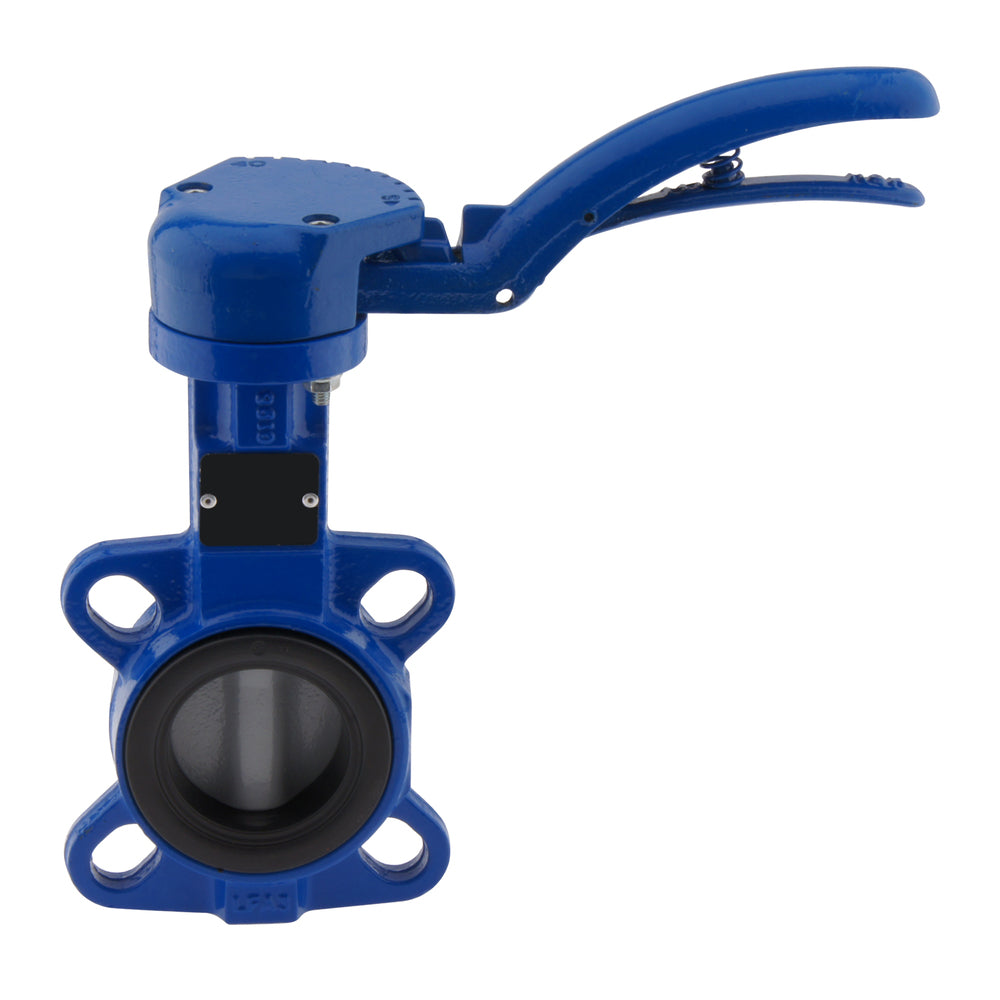

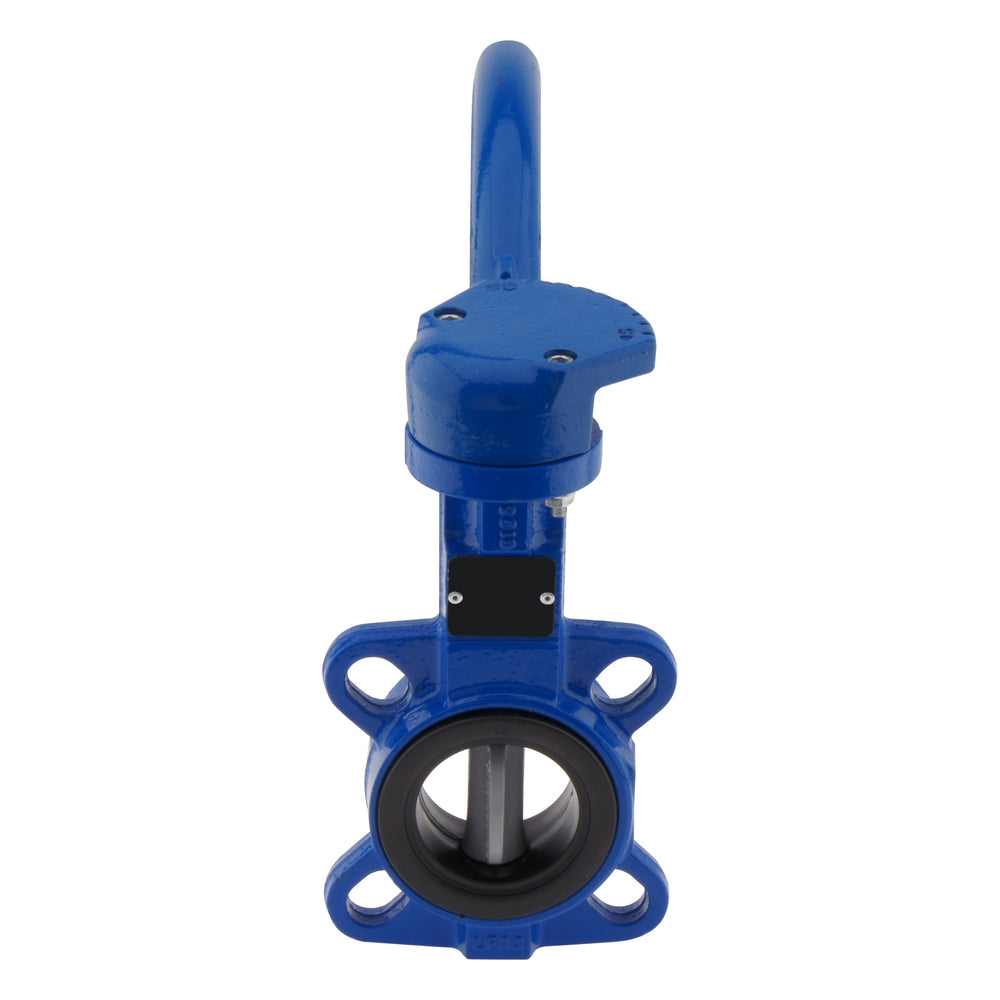

Válvula de mariposa wafer DN32 (1-1/4 pulgadas) PN10 GGG40-Acero inoxidable-FKM

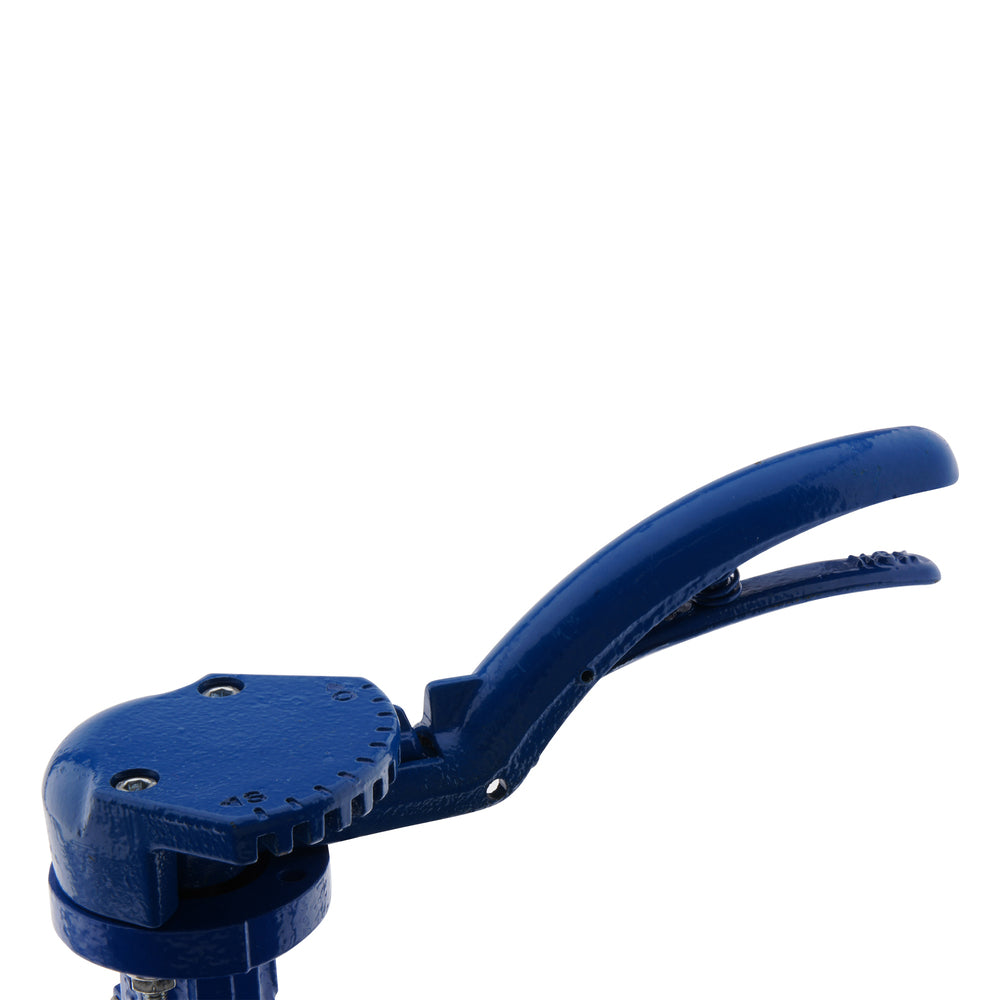

Las válvulas de mariposa son válvulas de un cuarto de vuelta ideales para operaciones de apertura y cierre, así como para modular el caudal. Esta válvula está homologada para fluidos no peligrosos a 10 bar y se acciona mediante una palanca de apriete. Tenga en cuenta que la presión máxima puede variar en función del tipo de medio, por lo que debe consultar detenidamente la ficha tecnica. El diámetro nominal es de 32 mm (1 1/4 pulgadas) y se monta en su sistema mediante una brida tipo oblea. La carcasa de hierro fundido (GGG40) la hace adecuada para presiones y temperaturas más elevadas que la GG25 estándar. El disco de acero inoxidable lo hace adecuado para aplicaciones con agua, medios abrasivos o productos alimentarios. La junta de FKM permite un rango de temperatura de 5°C - 180°C.

Pros

• El accionamiento manual permite un manejo y una comprensión sencillos.
• Par relativamente bajo para cambiar de posición en comparación con las válvulas de bola.
• Alto valor Kv porque el fluido puede fluir en línea recta.
• Tiene una longitud de construcción pequeña en relación con el diámetro de 32 mm (1 1/4 pulgadas) en comparación con una válvula de bola de tamaño similar.
• Puede utilizarse para una amplia gama de fluidos y gases.
• Adecuado para medios viscosos.
• Retire la palanca de apriete para montar un actuador gracias a la brida ISO 5211.

Contras

• No tiene un paso de caudal totalmente libre debido al disco, en comparación con las válvulas de bola.
• Sólo puede montarse con brida tipo wafer, que no puede utilizarse al final de una línea.

Serie BFL

Las válvulas de mariposa de la serie BFL son una gran solución rentable para operaciones de encendido/apagado, así como para la modulación del caudal. Se accionan manualmente mediante una palanca de apriete con reten de bloqueo o una rueda de engranaje manual. Adecuado para presiones de 4-16 bar dependiendo del tamaño del diámetro (25-300 mm), el medio y la combinación de materiales. Retire la palanca de apriete o el volante para crear una brida ISO 5211 (tamaño F05 a F12). Tiene una longitud constructiva pequeña en relación con el diámetro y puede instalarse mediante una brida tipo orejeta o una brida tipo oblea. Tambien hay una amplia gama de opciones de material de carcasa, disco y junta que permiten estas válvulas de mariposa. Pueden utilizarse tanto para líquidos como para gases en aplicaciones con una amplia gama de temperaturas. Algunos modelos tambien pueden utilizarse para agua potable (homologación DVGW).

Ejemplo de número de referencia: BFLW-25-16-ABC

• BFL: Series.
• W: Tipo de brida. W = tipo wafer, L = tipo lug.
• 25: Diámetro nominal (mm).
• 16: Líquido a presión máxima (fluido no peligroso).
• A: Material de la carcasa.*
• B: Material del disco.*
• C: Material de sellado.*

*Las posibles combinaciones de materiales figuran en la ficha tecnica.
