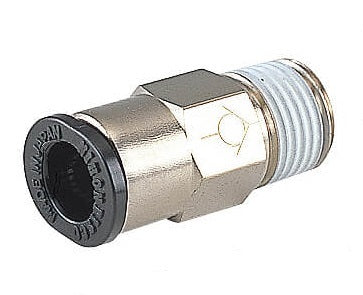

Válvula de retención recta de latón M6 - 4mm Meter-Out

Se trata de una válvula de retención recta de salida de contador que permite el flujo libre en una dirección y evita que vaya en la dirección opuesta. La válvula tiene un obturador con resorte que bloquea el orificio de la válvula. Si el aire viene del lado del obturador, este será empujado desde la base del orificio y el aire pasará. Si el aire viene del lado opuesto, presionará el obturador contra la base y bloqueará su paso. La configuración de salida del medidor implica que el flujo es libre desde el puerto roscado macho y restringido en la dirección opuesta. En el caso de la configuración de entrada del contador es al reves.

Tiene un racor de 4 mm en un lado y un puerto roscado macho M6×1 en el otro. El racor proporciona una fácil conexión con el tubo. Empuje el tubo hacia dentro y el accesorio lo fijará con garras de acero inoxidable. El caudal se dosifica yendo del puerto roscado macho al puerto del racor.

Es adecuado para una presión de funcionamiento máxima de 9 bar (130,5 psi. Tambien es adecuado para aplicaciones de vacío a una presión de -1 bar (-14,5 psi). Dispone de juntas de NBR que lo hacen apto para aplicaciones en un rango de temperaturas de 0 a 60°C (32 a 140 °F) (sin congelación).

Pros:

• Adecuado para aplicaciones de vacío
• Equipado con racores de fácil conexión

Contras:

• El polvo podría dañar el sistema neumático si se aplica el vacío sin un filtro en el lado de entrada

Serie CVC

La serie CVC incluye válvulas antirretorno rectas accionadas por resorte que proporcionan un flujo unidireccional del aire. Estas válvulas tienen un racor en un puerto y un puerto de rosca macho en el otro lado. Los tamaños de los racores van de 4 a 12 mm y los puertos roscados van de M5x0,8 a M6x1 y tambien van de R1/8 a R1/2 pulgadas. La presión máxima de funcionamiento es de 9 bar, tambien es adecuada para aplicaciones de vacío a una presión mínima de -1 bar. Estas válvulas tienen una presión de rotura de 0,1 bar. Las válvulas de retención están selladas con NBR, lo que las hace adecuadas para un rango de temperaturas de 0 a 60°C (sin congelación). Estas válvulas tienen un racor en un puerto y un puerto de rosca macho en el otro lado. Los tamaños de los racores van de 4 a 12 mm y los puertos roscados van de M5x0,8 a M6x1 y tambien van de R1/8 a R1/2 pulgadas. La presión máxima de funcionamiento es de 9 bar, tambien es adecuada para aplicaciones de vacío a una presión mínima de -1 bar. Estas válvulas tienen una presión de rotura de 0,1 bar. Las válvulas de retención están selladas con NBR, lo que las hace adecuadas para un rango de temperaturas de 0 a 60°C (sin congelación).
