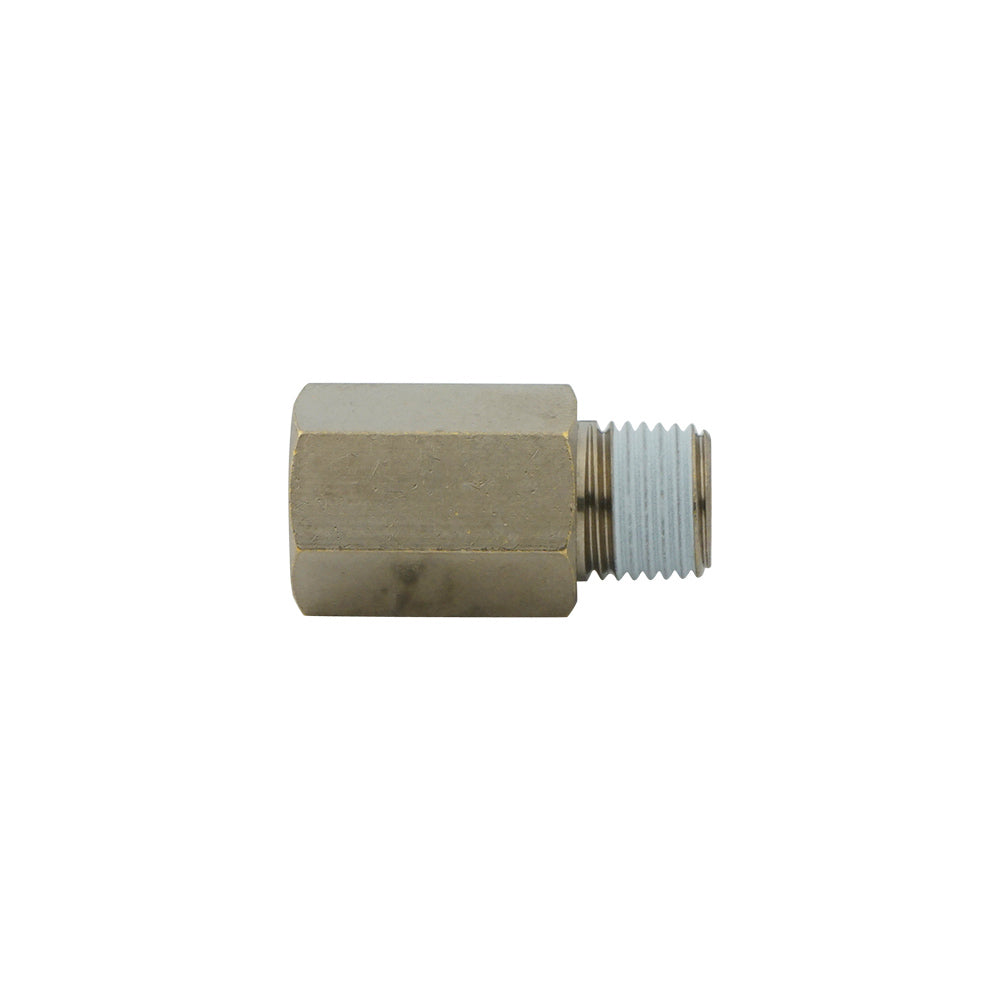

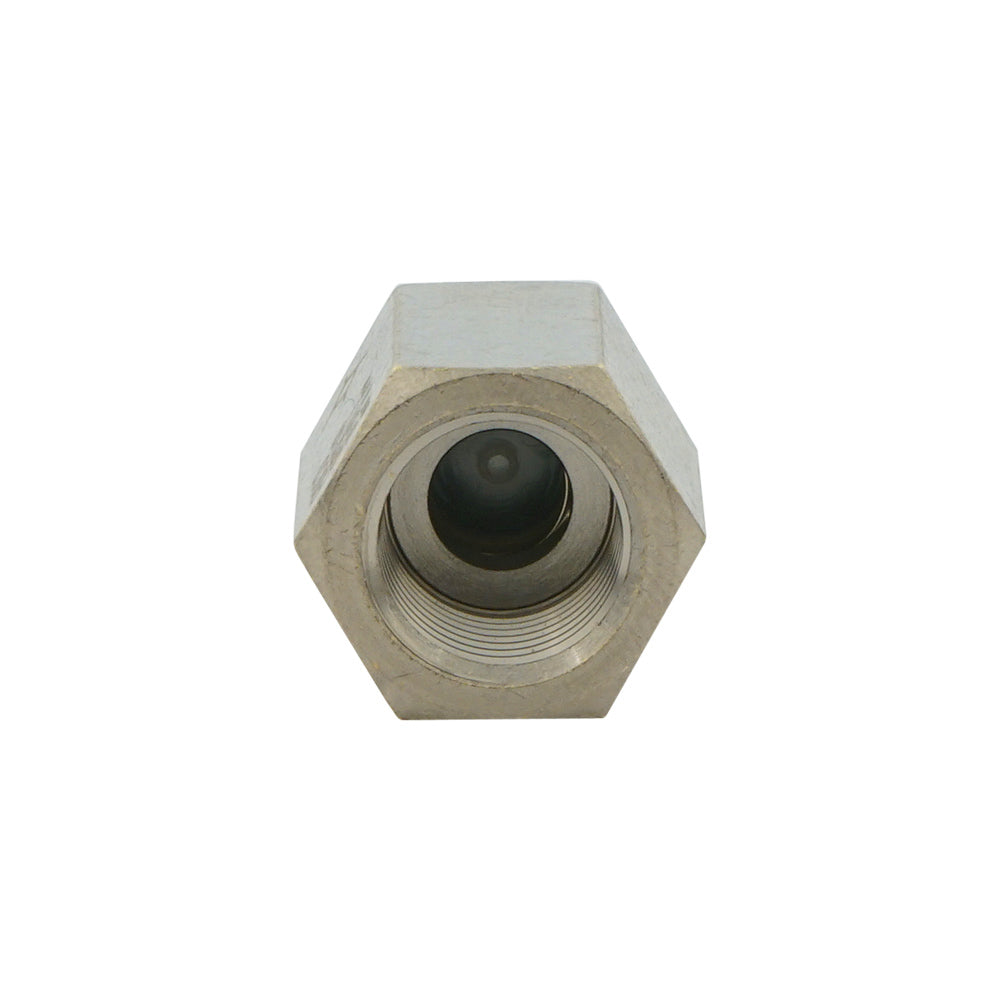

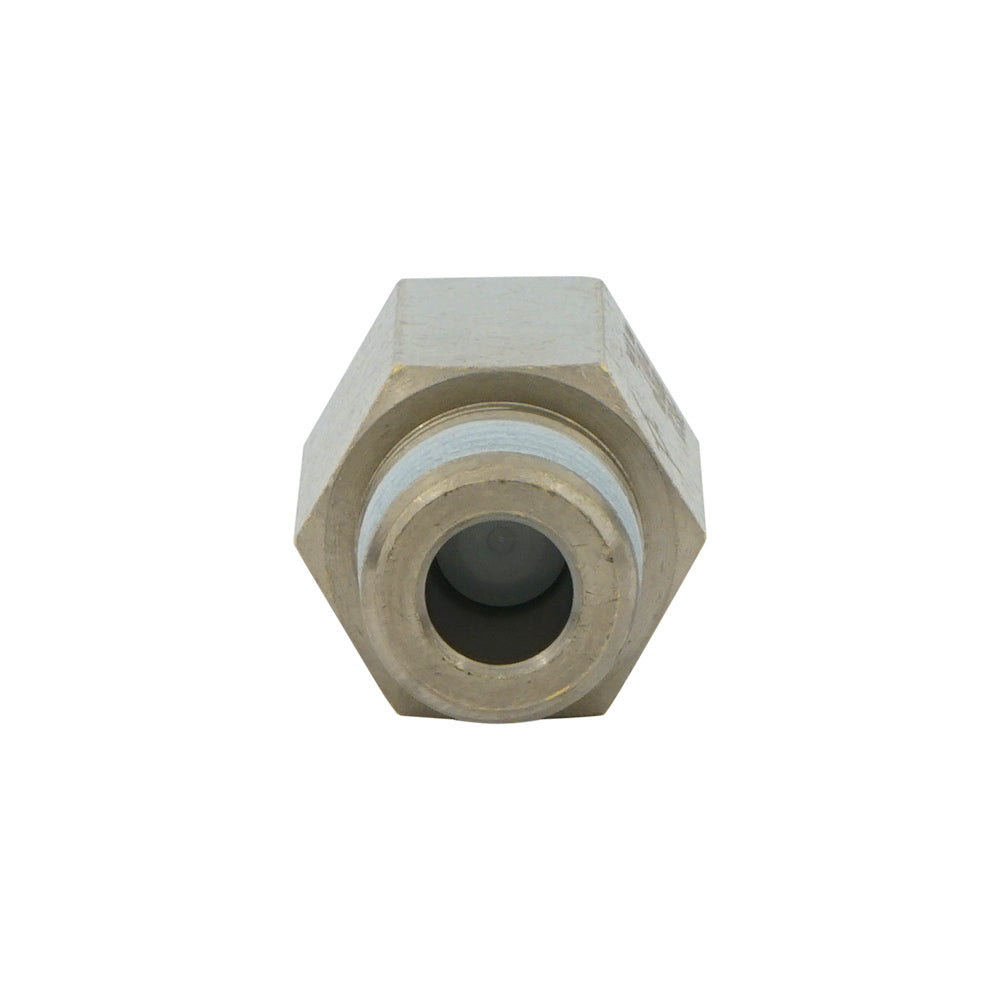

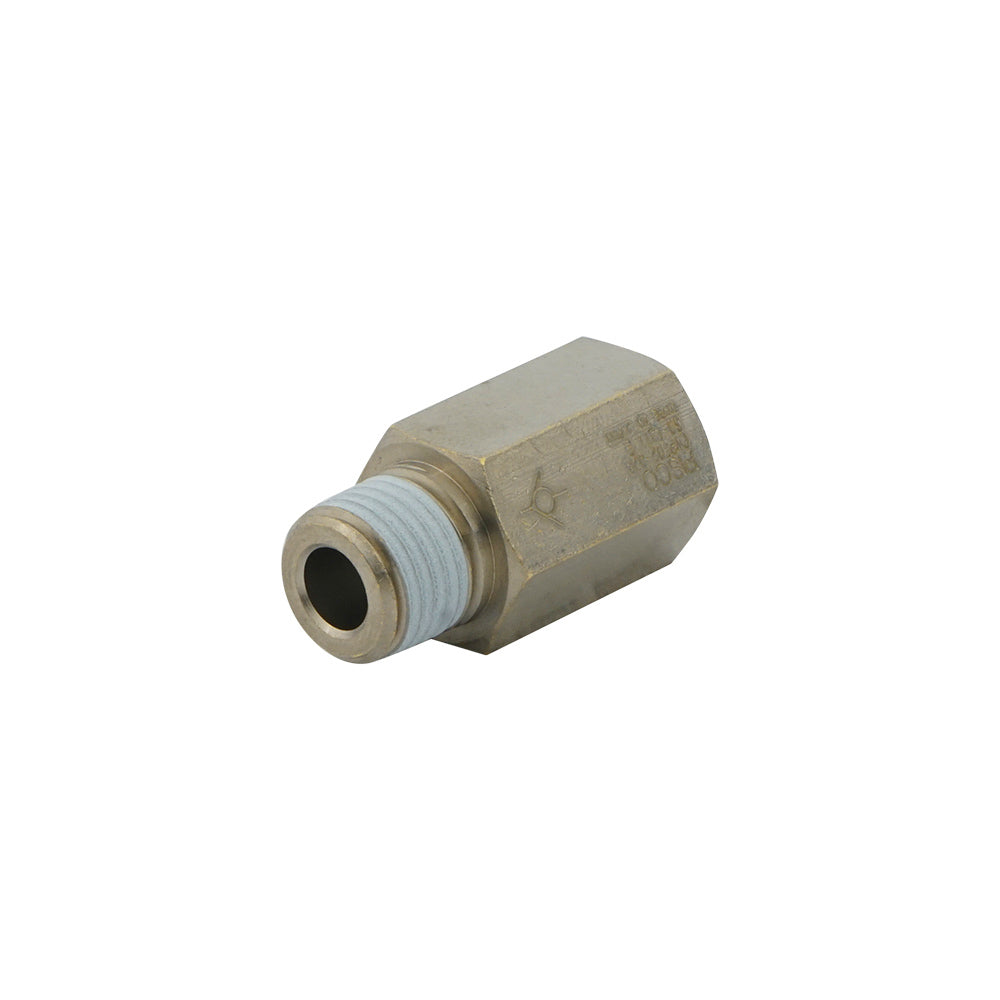

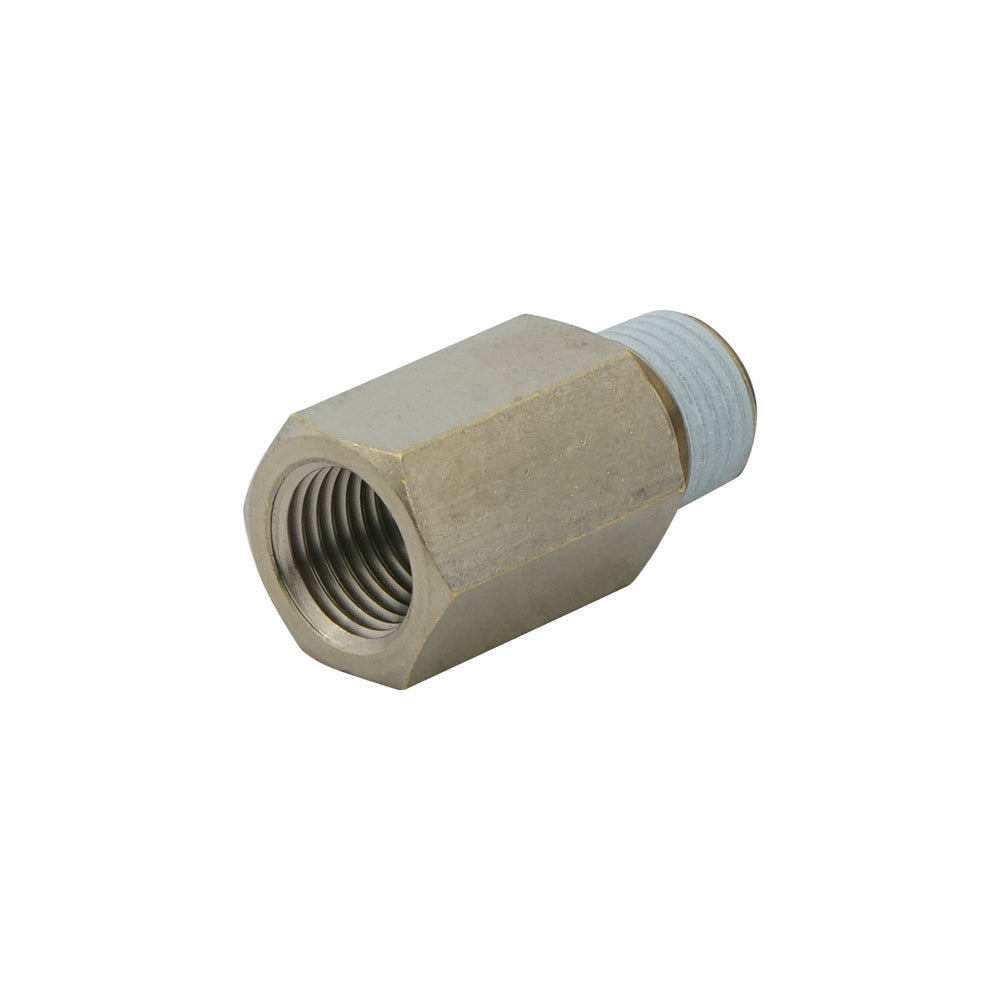

R1/8" - Rc1/8" Salida De Medición Tipo Resina Válvula Antirretorno

Esta es una válvula antirretorno de tipo resina recta que permite el flujo libre en una dirección y evita que vaya en la dirección opuesta. La válvula tiene un tapón cargado por resorte que bloquea el orificio de la válvula. Si el aire viene del lado del tapón, el tapón será empujado desde la base del orificio y el aire pasará. Si el aire viene del lado opuesto, presionará el tapón contra la base y bloqueará su camino. La configuración Meter-Out implica que el flujo es libre desde el puerto de rosca macho y restringido en la dirección opuesta. Es al revés para la configuración Meter-In.

Tiene un puerto de rosca macho R 1/8 pulgadas en un lado y un puerto de rosca hembra Rc 1/8 pulgadas en el otro lado. El flujo se mide desde el puerto de rosca macho al puerto de conector push-in.

Es adecuado para una presión de operación máxima de 9 bar (130,5 psi). También es adecuado para aplicaciones de vacío a una presión de -1 bar (-14,5 psi). Tiene sellos NBR que lo hacen adecuado para aplicaciones dentro de un rango de temperatura de 0 a 60°C (32 a 140 °F) (sin congelación).

Ventajas:

• Adecuado para aplicaciones de vacío
• El recubrimiento de sellador proporciona una conexión sellada segura con un actuador

Desventajas:

• El polvo podría dañar el sistema neumático si se aplica vacío sin un filtro en el lado de entrada

Serie CVPF

La serie CVPF incluye válvulas antirretorno de tipo resina recta cargadas por resorte que proporcionan un flujo unidireccional del aire. Estas válvulas tienen un puerto cónico BSPT-R de rosca macho en un lado y un puerto cónico BSPT-Rc de rosca hembra en el otro lado. Las tamaños varían de 1/8 pulgadas a 1/4 pulgadas. La presión de operación máxima es de 9 bar, también adecuada para aplicaciones de vacío a una presión mínima de -1 bar. Estas válvulas tienen una presión de apertura de 0,1 bar. Las válvulas antirretorno están selladas con NBR, lo que las hace adecuadas para un rango de temperatura de 0 a 60°C (sin congelación).
