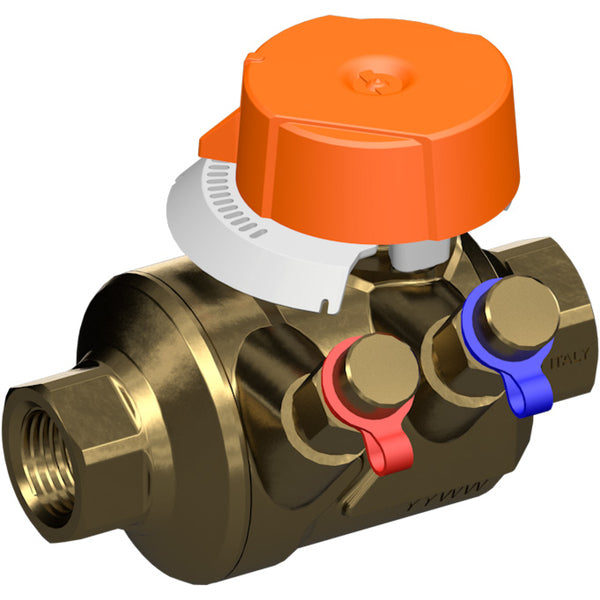

Belimo Pi Válvula De Zona Rp3/4 Kvs0.98 Puertos De Medición Limitador De Flujo C220QPT-F/ZCQ-FL

Se trata de una válvula de zona independiente de la presión (PIQCV) de 2 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. La válvula reguladora de presión integrada permite un caudal constante y alcanza una autoridad de válvula de 1, independientemente de la presión diferencial. El caudal permanece constante con cada posición de apertura, incluso en presencia de variaciones de presión y en el rango de carga parcial, lo que garantiza un control constante. El diseño especial de la bola garantiza un control del caudal de igual porcentaje. Esta válvula tiene dos puertos de medición (P1 y P3) que permiten determinar la caída de presión total a través de la válvula. La medición de la presión diferencial optimiza el ajuste de la bomba reduciendo su altura para mantener la presión diferencial mínima requerida (0,16 bar) en el punto hidrónico más alejado. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre 2 y 90 °C (36 y 194 °F). El valor Kv de la válvula es de 0,98 m3/h, equivalente a un valor Cv de 1,13 gpm. La válvula está equipada con un limitador de caudal. La válvula está diseñada para su uso con el actuador Belimo de 3 puntos o modulante. La instalación de los actuadores Belimo en esta válvula es fácil gracias al diseño del perno central. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños en la válvula de bola.

Pros

• La válvula está equipada con un limitador de caudal
• Ya no es necesario ajustar manualmente el sistema hidrónico, lo que consume mucho tiempo
• La cantidad de agua está garantizada incluso con presión variable y funcionamiento a carga parcial

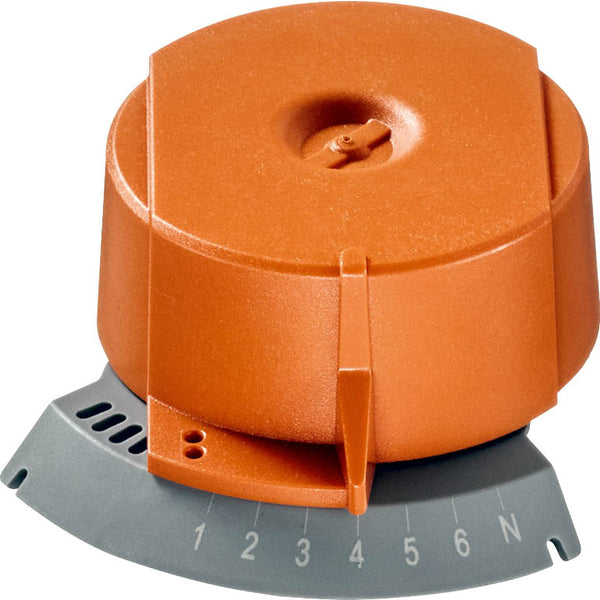

• El valor Vmax deseado puede ajustarse fácil y rápidamente en el actuador mediante el clip asociado

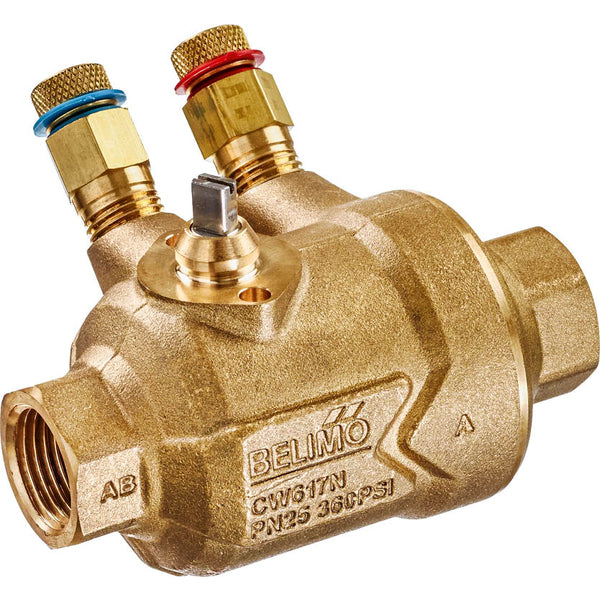

• La válvula incluye dos puertos de medición adicionales para medir la presión diferencial

Serie:

La Belimo PIQCV es una serie de válvulas de zona PI para aplicaciones de rosca interna de 2 vías. Está diseñado para sistemas cerrados de agua fría y caliente. Esta serie se utiliza principalmente para el control modulante de sistemas de tratamiento de aire y calefacción en el lado del agua. La serie PIQCV de Belimo es conocida por su actuador de montaje a presión, que hace que la instalación y las operaciones sean eficientes. Esta serie ofrece un rendimiento y una durabilidad fiables, mejorando el control del sistema y la experiencia del usuario.
