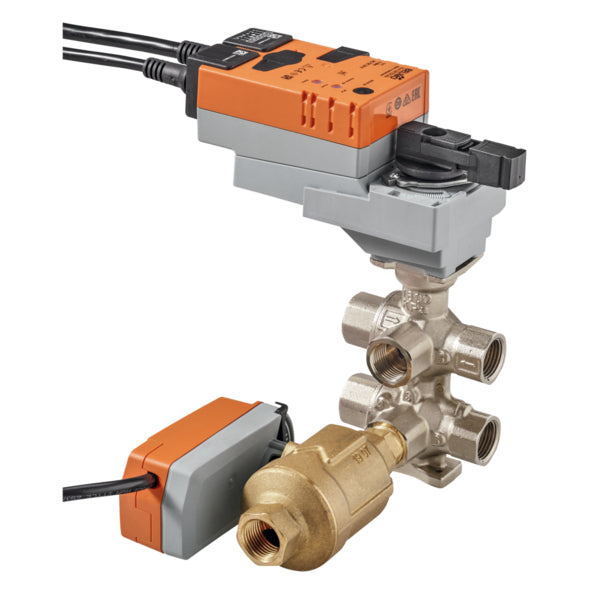

Válvula de zona Belimo 6 vías PI Rp1/2 Kvs1.8 24VAC/DC BACnet/Modbus/MP-Bus 0-10/2-10V IP40 C615QP-B+BAC

Esta es una válvula de zona independiente de presión de 6 vías accionada eléctricamente (PIQCV) con una carcasa de latón niquelado y sellado de EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño del puerto es Rp 1/2 pulgada con roscas hembra. La válvula de regulación de presión integrada permite un volumen de flujo constante y logra una autoridad de válvula de 1, independientemente de la presión diferencial. La tasa de flujo permanece constante con cada posición de apertura, incluso en presencia de variaciones de presión y en el rango de carga parcial, asegurando un control constante. El control de flujo de porcentaje igual se garantiza mediante el diseño especial de la bola. La diferencia de presión máxima es de 3,5 bar. La válvula puede funcionar entre 6 y 80 °C. El valor Kv 1 de la válvula es de 1,8 m3/h, equivalente a un valor Cv de 2,08 gpm. El valor Kv 2 de la válvula es de 1,8 m3/h, equivalente a un valor Cv de 2,08 gpm. El actuador requiere un voltaje de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona una retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V CC, lo que garantiza un control preciso y receptivo en diversas aplicaciones. La instalación de actuadores Belimo en esta válvula es fácil debido al diseño de perno central. El actuador tiene una clasificación de protección IP40. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños a la válvula de bola.

Pros:

• Instalación muy fácil de los actuadores Belimo ZoneTight, simplemente haga clic y listo
• No es necesario ajustar manualmente el sistema hidrónico, lo que ahorra tiempo
• Se garantiza la cantidad de agua incluso con presión variable y funcionamiento a carga parcial
• El valor Vmax deseado se puede ajustar fácil y rápidamente en el actuador utilizando el clip asociado

Serie:

La válvula de zona PI de 6 vías Belimo C6-QP-BAC es una válvula de rosca interna con un voltaje nominal de CA/CC 24 V. Diseñada para sistemas de agua fría y caliente cerrados, ofrece control de conmutación o modulación en el lado del agua de los elementos de calefacción/enfriamiento térmico. Cuenta con dos secuencias para refrigeración y calefacción, con cambio proporcionado por una válvula de control caracterizada de 6 vías. Esta serie también proporciona control de flujo independiente de la presión a través de una válvula de zona PI de 2 vías (PIQCV). Las opciones de comunicación incluyen BACnet MS/TP, Modbus RTU, Belimo MP-Bus o control convencional, y varía de DN15-20. La serie Belimo PIQCV es una serie de válvulas de zona PI que se adapta a aplicaciones de rosca interna. Está diseñada para sistemas de agua fría y caliente cerrados. Esta serie se utiliza principalmente para el control modulante de sistemas de tratamiento de aire y calefacción en el lado del agua. La serie Belimo PIQCV se caracteriza por su actuador de ensamble instantáneo, lo que facilita la instalación y las operaciones. Esta serie ofrece un rendimiento confiable y durabilidad, mejorando el control del sistema y la experiencia del usuario.
