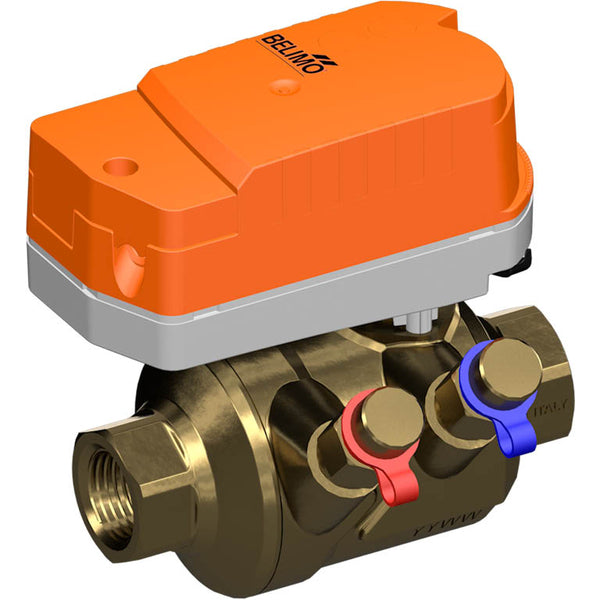

Belimo Válvula De Zona PI Rp1/2 Kvs0.42 24VAC/DC Prueba De Fallos 75s 2-Punto 1Nm IP40 Puertos De Medición C215QPT-D/CQK24A-T

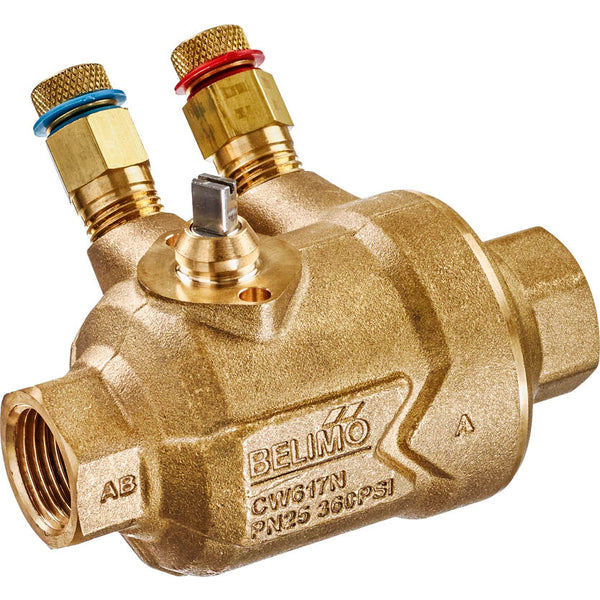

Esta es una válvula de zona de 2 vías accionada eléctricamente e independiente de presión (PIQCV) de Belimo con un cuerpo de latón y sellado de EPDM. El diámetro de perforación de la válvula es DN 15 y el tamaño del puerto es Rp 1/2 pulgada con roscas hembra. La válvula reguladora de presión integrada permite un volumen de flujo constante y alcanza una autoridad de válvula de 1, independientemente de la presión diferencial. El flujo permanece constante en cada posición de apertura, incluso en presencia de variaciones de presión y en el rango de carga parcial, asegurando un control estable. El control de flujo de porcentaje igual se asegura mediante el diseño especial de la bola. Esta válvula tiene dos puertos de medición (P1 y P3) que permiten determinar la caída de presión total a través de la válvula. La medición de la presión diferencial optimiza la configuración de la bomba al reducir la presión de la bomba para mantener la presión diferencial mínima requerida (0,16 bar) en el punto hidráulico más lejano. La presión diferencial máxima es de 3,5 bar (50,8 psi). La válvula puede operar entre 2 y 90 °C (36 a 194 °F). El valor Kv de la válvula es 0,42 m3/h, equivalente a un valor Cv de 0,49 gpm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador cuenta con control de dos puntos (abierto-cerrado). El actuador está equipado con una función de seguridad (NC) que garantiza un funcionamiento seguro en caso de un corte de energía. La instalación de los actuadores Belimo ZoneTight en esta válvula es fácil: es tan simple como hacer clic en su lugar. El actuador tiene una clasificación de protección IP40. La dirección del flujo, indicada por una flecha en el cuerpo, es de suma importancia para evitar daños a la válvula de bola.

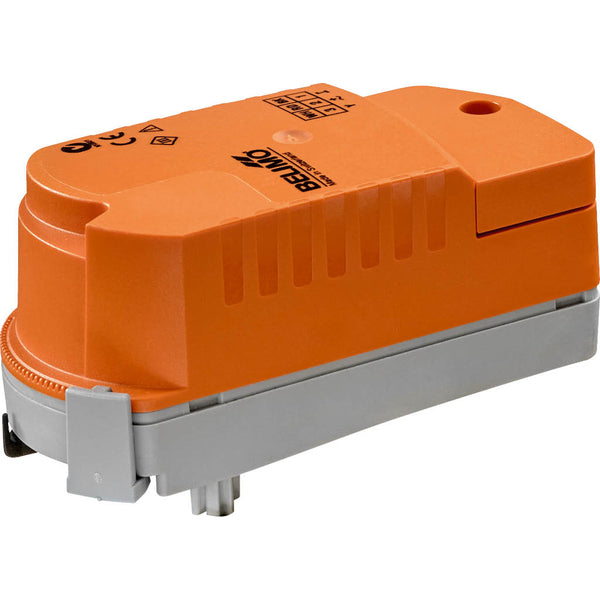

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. Retire el actuador haciendo clic en él, y luego use el actuador para girar el vástago de la válvula. El actuador se puede montar a mano en la válvula sin necesidad de herramientas. Asegúrese de que solo se realicen movimientos verticales (¡Cuidado!). Los pines deben alinearse con los agujeros de la brida. La orientación de montaje se puede configurar en incrementos de 180° en relación con la válvula. El ángulo de rotación del actuador se puede ajustar en incrementos de 2,5° utilizando un clip. Esta función se utiliza para establecer la tasa de flujo máxima de la válvula. El actuador mueve simultáneamente la válvula a la posición de operación requerida y carga los condensadores integrados. Si se interrumpe el suministro de energía, la energía eléctrica almacenada mueve la válvula a la posición de seguridad, considerando un tiempo de puenteo de 1 segundo configurado de fábrica. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de tensión utilizable. Esto asegura que, en caso de un corte de energía, el actuador pueda moverse de su posición actual a la posición de seguridad en cualquier momento. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 25 segundos de precarga antes de la configuración inicial para elevar los condensadores al nivel de tensión necesario.

Ventajas:

• Instalación muy fácil de los actuadores Belimo ZoneTight, solo haga clic y listo
• No es necesario un ajuste manual del sistema hidráulico que consuma tiempo
• La cantidad de agua está garantizada incluso con variaciones de presión y operación a carga parcial
• El valor Vmax deseado se puede ajustar fácil y rápidamente en el actuador utilizando el clip asociado
• La válvula incluye dos puertos de medición adicionales para la medición de presión diferencial

Serie:

La Belimo PIQCV es una serie de válvulas de zona PI que se adapta a aplicaciones de rosca interna de 2 vías. Está diseñada para sistemas de agua fría y caliente cerrados. Esta serie se utiliza principalmente para el control modulante de sistemas de manejo de aire y calefacción del lado del agua. La serie Belimo PIQCV es conocida por su actuador de ensamblaje rápido, lo que hace que la instalación y el funcionamiento sean eficientes. Esta serie ofrece un rendimiento confiable y durabilidad, mejorando el control del sistema y la experiencia del usuario.
