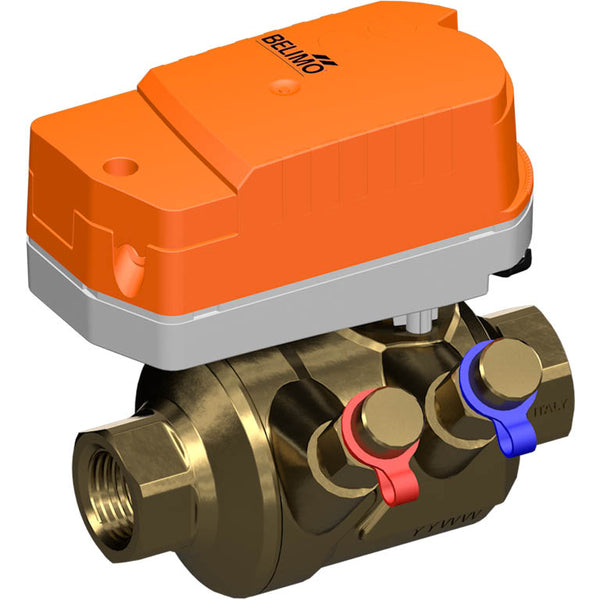

Válvula eléctrica de zona PI Rp3/4'' Latón EPDM 0,98m3/h 24 V AC/DC 25bar/362psi

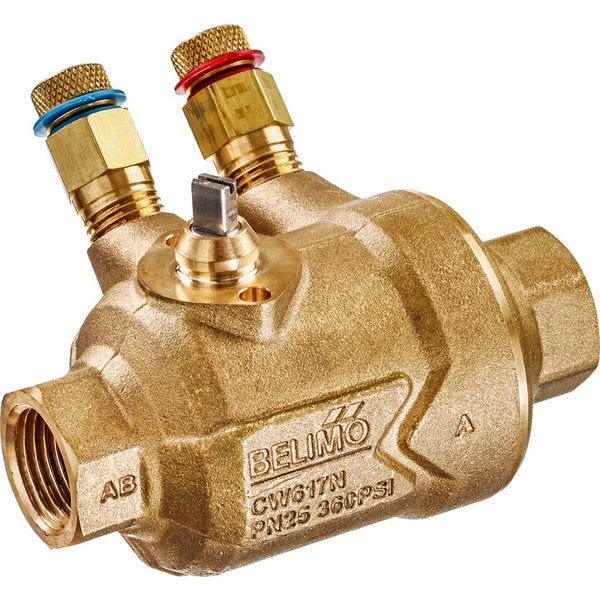

Se trata de una válvula de zona independiente de la presión (PIQCV) de 2 vías accionada eléctricamente con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. La válvula reguladora de presión integrada permite un caudal constante y alcanza una autoridad de válvula de 1, independientemente de la presión diferencial. El caudal permanece constante con cada posición de apertura, incluso en presencia de variaciones de presión y en el rango de carga parcial, lo que garantiza un control constante. El diseño especial de la bola garantiza un control del caudal de igual porcentaje. Esta válvula tiene dos puertos de medición (P1 y P3) que permiten determinar la caída de presión total a través de la válvula. La medición de la presión diferencial optimiza el ajuste de la bomba reduciendo su altura para mantener la presión diferencial mínima requerida (0,16 bar) en el punto hidrónico más alejado. Esta válvula soporta presiones de hasta 25 bar (362 psi). La válvula puede funcionar entre 2 y 90 °C (36 y 194 °F). El valor Kv de la válvula es de 0,98 m3/h, equivalente a un valor Cv de 1,13 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador dispone de control de dos puntos (apertura-cierre). El actuador está equipado con una función a prueba de fallos (NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico. La instalación de los actuadores Belimo ZoneTight en esta válvula es fácil, tan sencillo como encajarlos en su sitio. El actuador tiene un grado de protección IP40. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños en la válvula de bola.

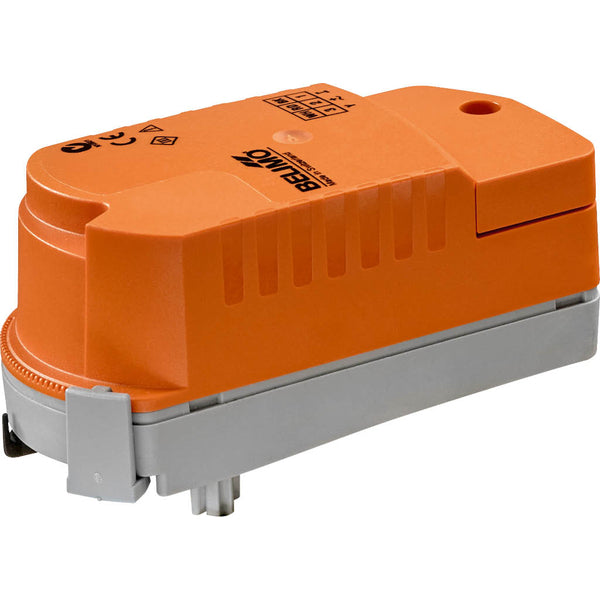

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador mueve simultáneamente la válvula a la posición de funcionamiento requerida y carga los condensadores integrados. Si se interrumpe el suministro eléctrico, la energía eléctrica almacenada mueve la válvula a la posición de seguridad, considerando un tiempo de puenteo ajustado de fábrica de 1 segundo. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. Después de la entrega en fábrica, el actuador está completamente descargado y requiere aproximadamente 25 segundos de precarga antes de la configuración inicial para elevar los condensadores al nivel de tensión necesario.

Pros

• Instalación muy sencilla de los actuadores Belimo ZoneTight, sólo un clic y listo
• Ya no es necesario ajustar manualmente el sistema hidrónico, lo que consume mucho tiempo
• La cantidad de agua está garantizada incluso con presión variable y funcionamiento a carga parcial
• El valor Vmax deseado puede ajustarse fácil y rápidamente en el actuador mediante el clip asociado
• La válvula incluye dos puertos de medición adicionales para medir la presión diferencial

Serie:

La Belimo PIQCV es una serie de válvulas de zona PI para aplicaciones de rosca interna de 2 vías. Está diseñado para sistemas cerrados de agua fría y caliente. Esta serie se utiliza principalmente para el control modulante de sistemas de tratamiento de aire y calefacción en el lado del agua. La serie PIQCV de Belimo es conocida por su actuador de montaje a presión, que hace que la instalación y las operaciones sean eficientes. Esta serie ofrece un rendimiento y una durabilidad fiables, mejorando el control del sistema y la experiencia del usuario.
