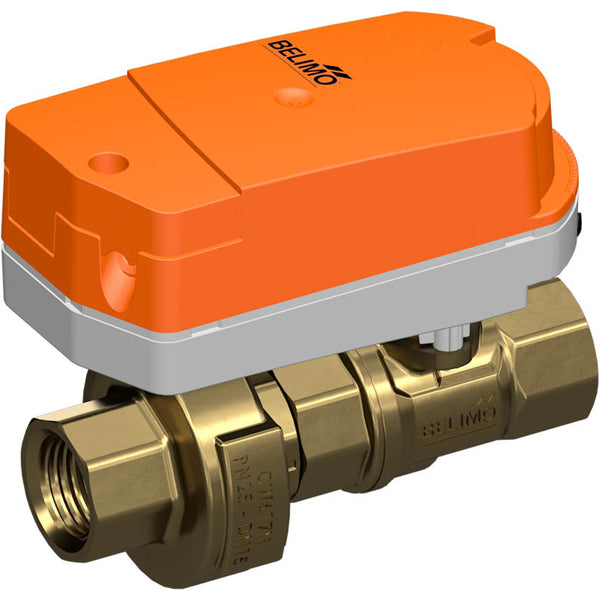

Belimo Válvula Limitadora De Caudal Rp1/2 Kvs0.47 24VAC/DC 75s MP-Bus 1Nm IP40 Terminal C215QFL-D/CQ24A-MPL-T

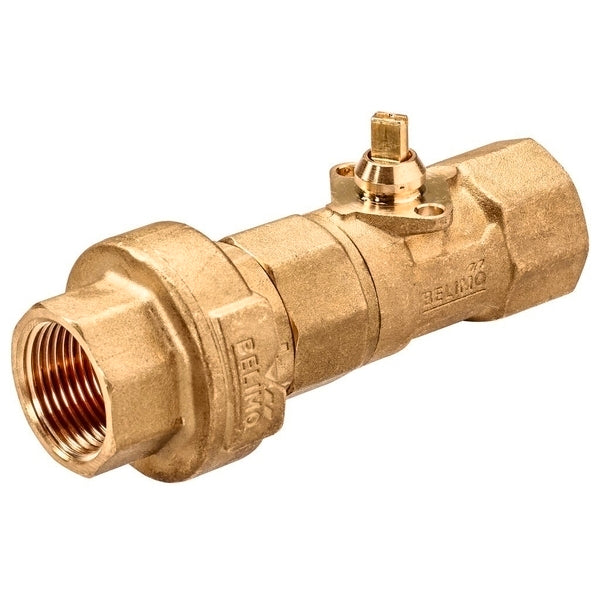

Se trata de una válvula limitadora de caudal independiente de la presión (PIFLV) de 2 vías de accionamiento eléctrico con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño del orificio es Rp 1/2 pulgada con rosca hembra. El limitador de caudal incorporado mantiene un volumen de caudal constante y un control estable incluso con variaciones de presión en un ángulo de 90°. La presión diferencial máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 60 °C (36 y 140 °F). El valor Kv de la válvula es de 0,47 m3/h, equivalente a un valor Cv de 0,54 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está equipado con el tipo de control MP-Bus, que permite una integración perfecta y una gestión eficaz de los dispositivos conectados en el sistema, garantizando unas capacidades de control y comunicación fiables. La instalación de los actuadores Belimo ZoneTight en esta válvula es fácil, tan sencillo como encajarlos en su sitio. El actuador tiene un grado de protección IP40. La dirección del flujo, indicada por una flecha en la carcasa, es de suma importancia para evitar daños en la válvula de bola.

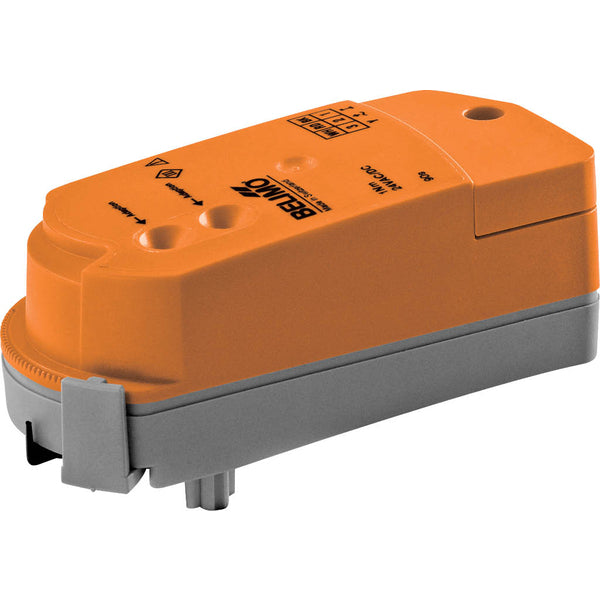

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador recibe su señal de control digital del controlador superior a través del MP-Bus y se desplaza a la posición definida. La conexión MP sirve como interfaz de comunicación y no ofrece tensión de medición analógica.

Pros

• Instalación muy sencilla de los actuadores Belimo ZoneTight, sólo un clic y listo
• Ya no es necesario ajustar manualmente el sistema hidrónico, lo que consume mucho tiempo
• La cantidad de agua permanece constante a pesar de los cambios de presión
• La válvula no se "atasca" gracias a su fiable tecnología de válvula de bola
• Resistente a la contaminación

Serie:

La serie PIFL de Belimo presenta una válvula limitadora de caudal PI de 2 vías con rosca interna, diseñada específicamente para sistemas cerrados de agua fría. Esta serie de válvulas es ideal para el control de conexión/desconexión por el lado del agua de fan coils y techos refrigerantes. Con su funcionalidad robusta y sencilla, garantiza un funcionamiento fiable y eficiente. El objetivo de la serie es ofrecer un control preciso y una larga vida útil, lo que la convierte en una opción adecuada para diversas aplicaciones. Estas válvulas muestran el compromiso de Belimo con la calidad y el rendimiento, ofreciendo una funcionalidad capaz de adaptarse a las diversas necesidades de los sistemas de refrigeración.
