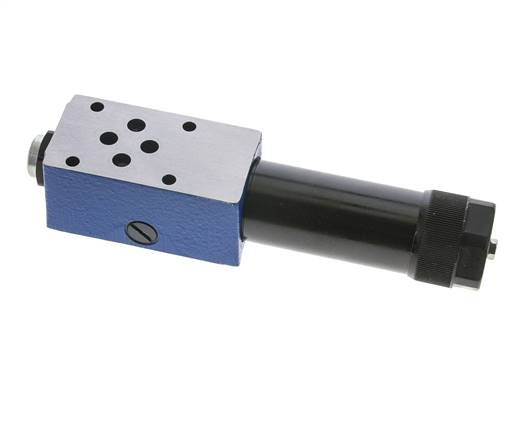

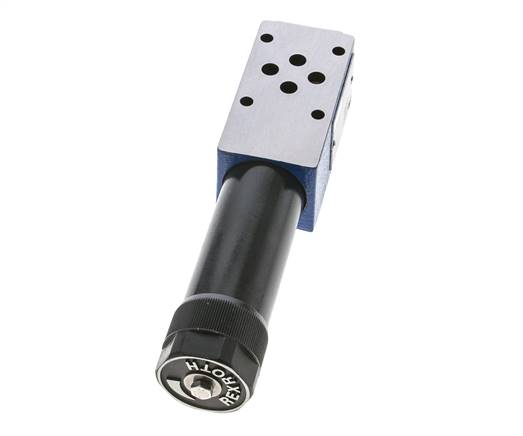

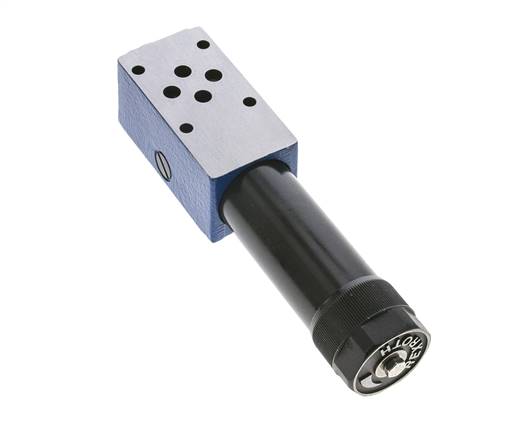

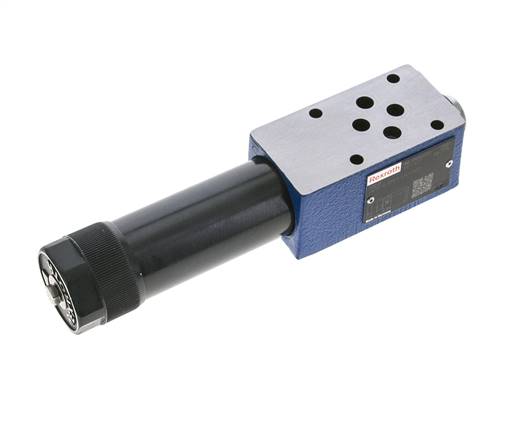

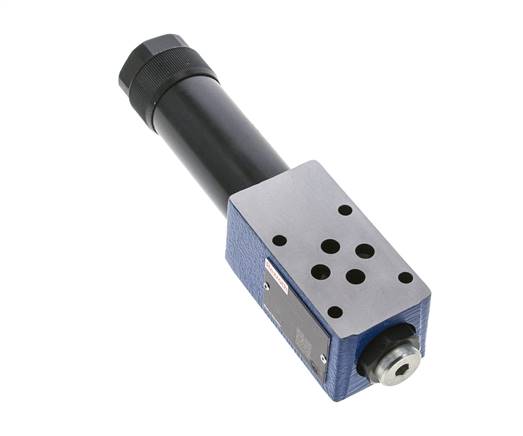

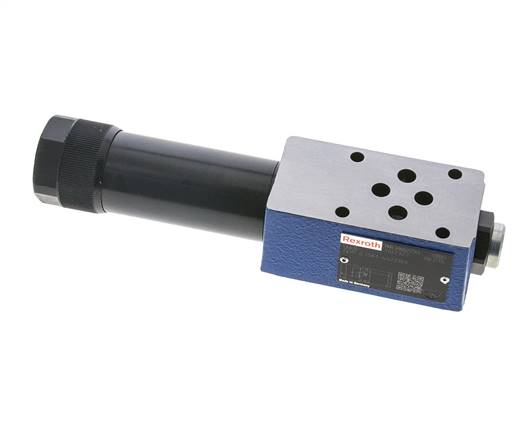

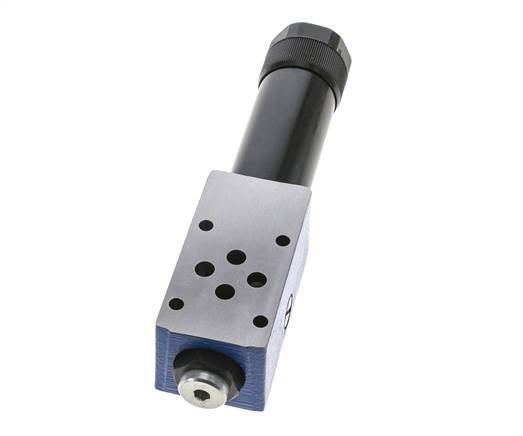

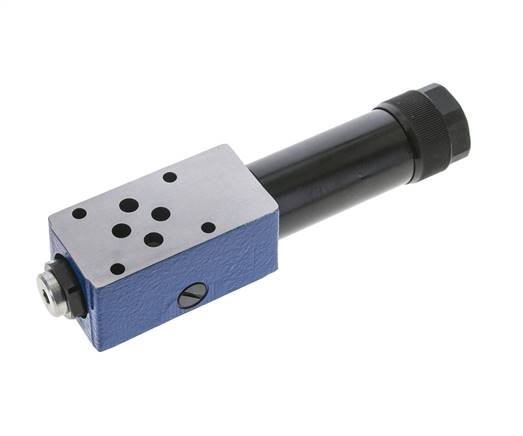

Válvula reductora de presión sándwich NG6 (D03) A 210bar - Rexroth

Úsela cuando solo el lado A de un cilindro o motor necesite una presión reducida, mientras que el lado B mantiene la presión total del sistema. Apílela entre la válvula direccional NG6 y la placa base; se pueden combinar varias válvulas sándwich en una misma posición. Presión de trabajo hasta 315 bar. Se suministra con sus juntas, pero sin tornillos de fijación. Fije el apilado con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.

Ventajas:

• Presión reducida solo en la línea A, retorno libre a través de la válvula antirretorno
• Conexión para manómetro G1/4 para comprobar la presión de tarado
• Superficie de conexión estándar NG6 / D03, se apila entre la válvula y la placa base

Desventajas:

• Se suministra sin tornillos de fijación

Serie:

Válvulas reductoras de presión sándwich Bosch Rexroth ZDR 6 para pilas de válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montadas entre la válvula direccional y la placa base, mantienen la presión en una posición de válvula o en una línea a un valor constante y más bajo. La versión P reduce la presión en P, la versión A la reduce en la línea de trabajo A con una válvula antirretorno para retorno libre, y la versión B reduce la presión en P, controlada por la presión en la línea B. Cada versión está disponible en escalones de presión de hasta 75 o 210 bar y tiene una conexión para manómetro G1/4. Cuerpo de fundición dúctil, componentes internos de acero y juntas de NBR, para fluidos hidráulicos de aceite mineral de 10 a 500 mm²/s de -30 a +80 °C. Presión de trabajo de hasta 315 bar, caudal de hasta aproximadamente 60 l/min, con un caudal recomendado de hasta 40 l/min. Las válvulas se suministran con juntas, sin tornillos de fijación; la pila se fija con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
