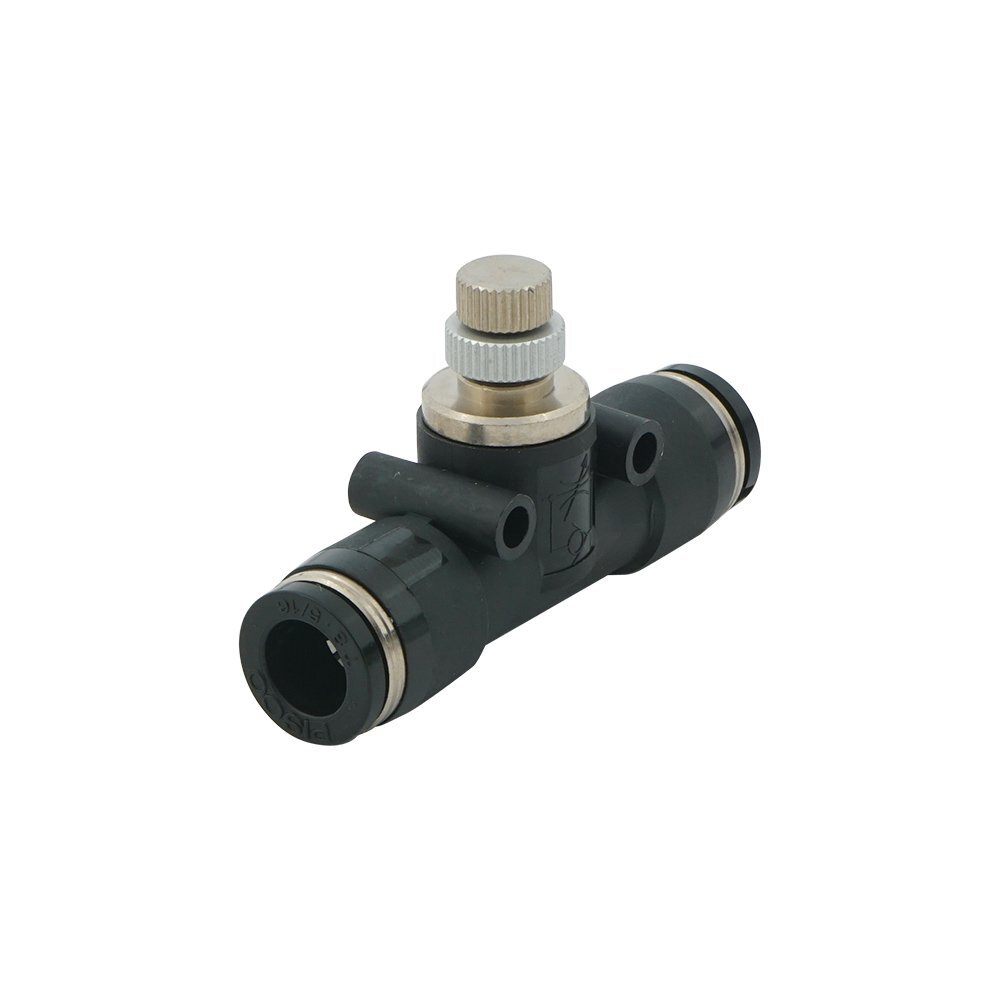

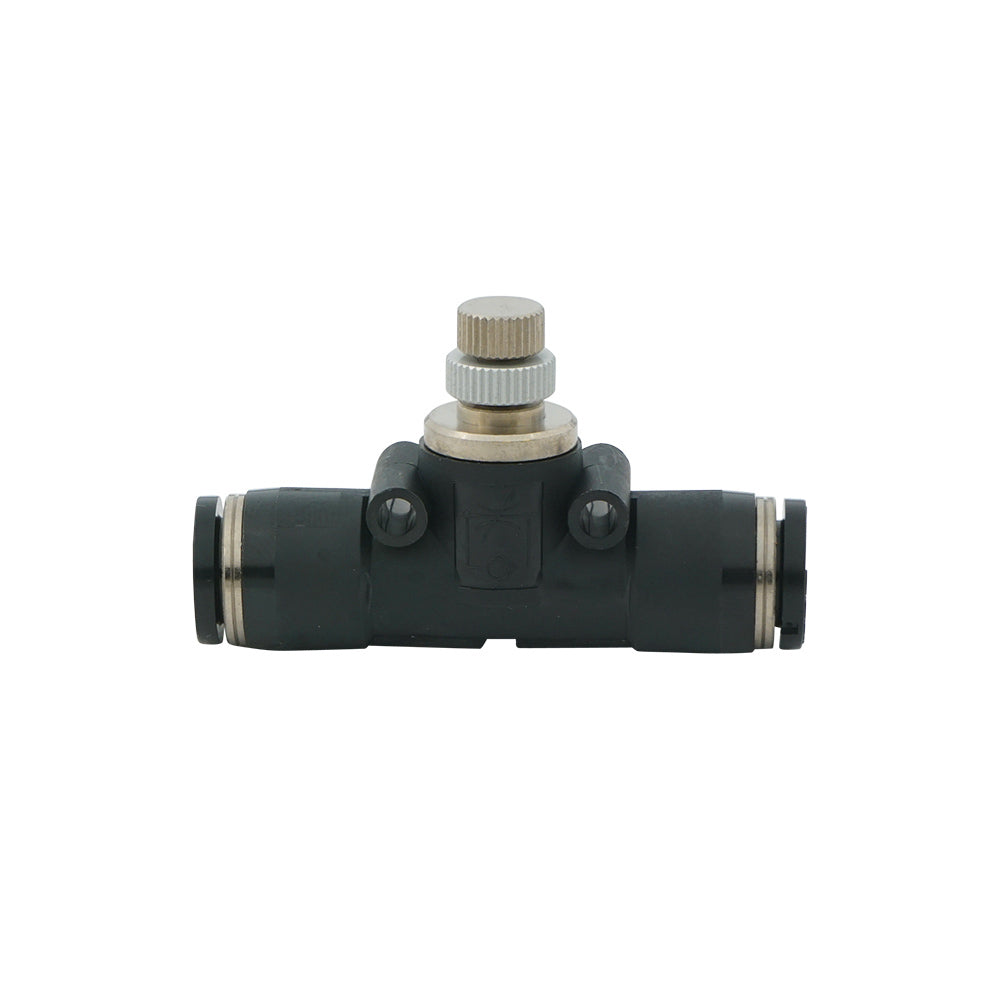

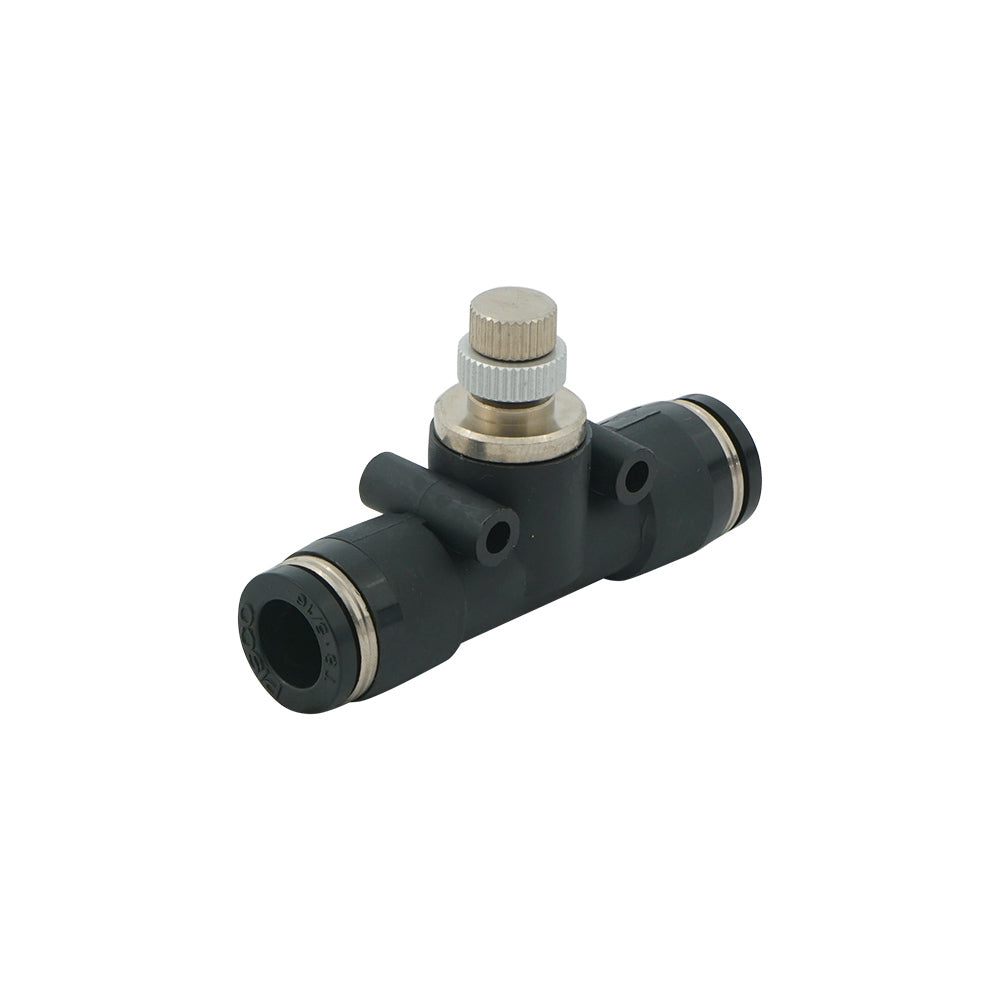

válvula reguladora de caudal de unión recta de 5/32

Se trata de una válvula neumática de control de flujo de unión recta para el control ajustable del flujo de aire en una dirección. Es una combinación de una válvula de aguja y una válvula de retención de orificio. La válvula de aguja le proporciona un ajuste de caudal, mientras que la válvula de retención de orificio se encarga de dosificar el flujo de aire en una sola dirección.

Tiene racores de 5/32 pulgadas en ambos lados. El racor proporciona una fácil conexión con el tubo. Empuje el tubo hacia dentro y el accesorio lo fijará con garras de acero inoxidable.

La presión de funcionamiento oscila entre 0,5 y 10 bar (7,25 a 145 psi). Dispone de juntas de NBR que lo hacen apto para aplicaciones en un rango de temperaturas de 0 a 60°C (32 a 140 °F) (sin congelación).

Utilice una aguja giratoria para ajustar el tamaño del orificio que define el caudal y fíjela con una tuerca de seguridad. Gire la aguja en el sentido de las agujas del reloj para reducir y en el sentido contrario para aumentar el tamaño del orificio. Cuando se ajusta el caudal se parte del estado totalmente cerrado para evitar un movimiento brusco de un actuador. Evite girar la aguja con un par de torsión excesivo, de lo contrario las características de flujo pueden cambiar debido a la deformación del asiento de la válvula de resina.

Pros:

• Equipado con una contratuerca para asegurar la posición de la aguja
• Caudal ajustable
• Equipado con racores de fácil conexión

Contras:

• No es adecuado para aplicaciones de vacío
• Permite algunas fugas de aire, por lo que hay que evitar utilizarlo para la aplicación que no requiere fugas

JSMU series

La serie JSMU incluye válvulas de control de flujo recto de unión para el control del flujo de aire unidireccional. Los tamaños de los racores van de 3 a 12 mm. Tambien son adecuados para el rango de presión de funcionamiento de 0,5 a 10 bar y la presión de rotura de la válvula de retención de 0,05 bar.
