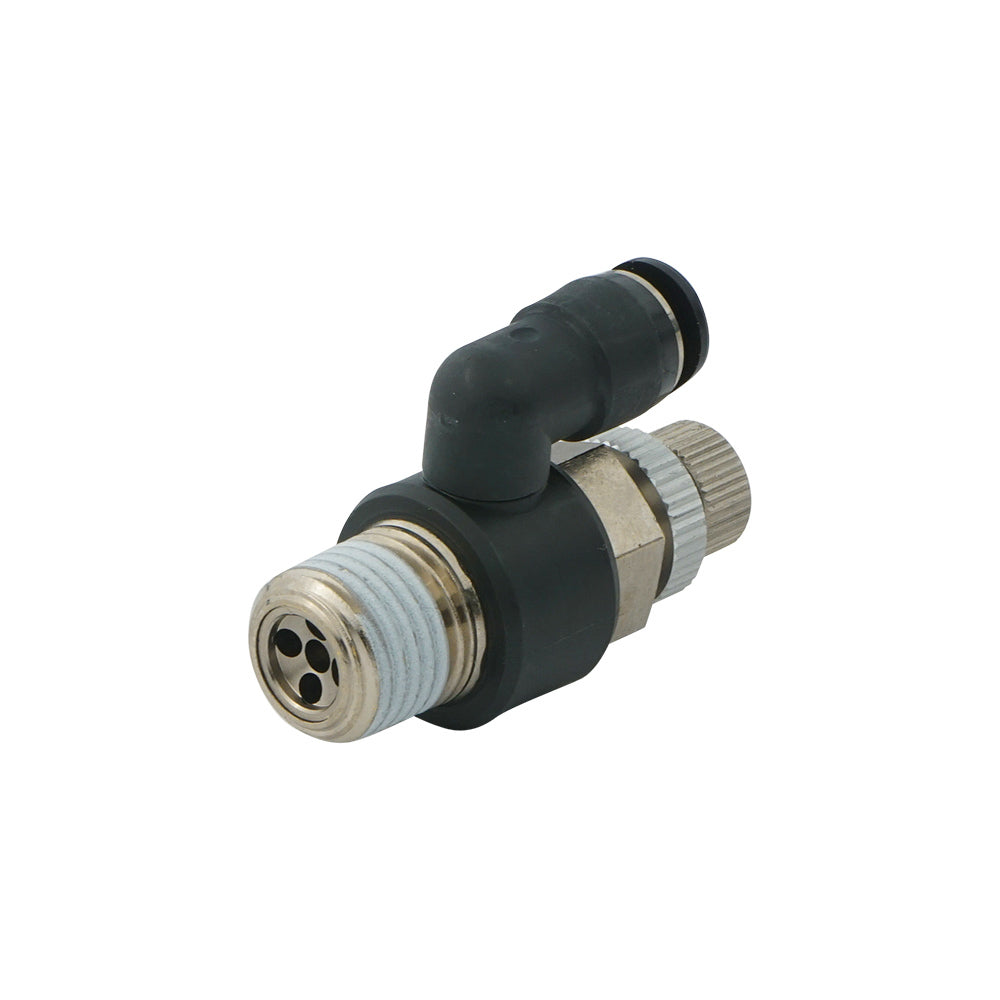

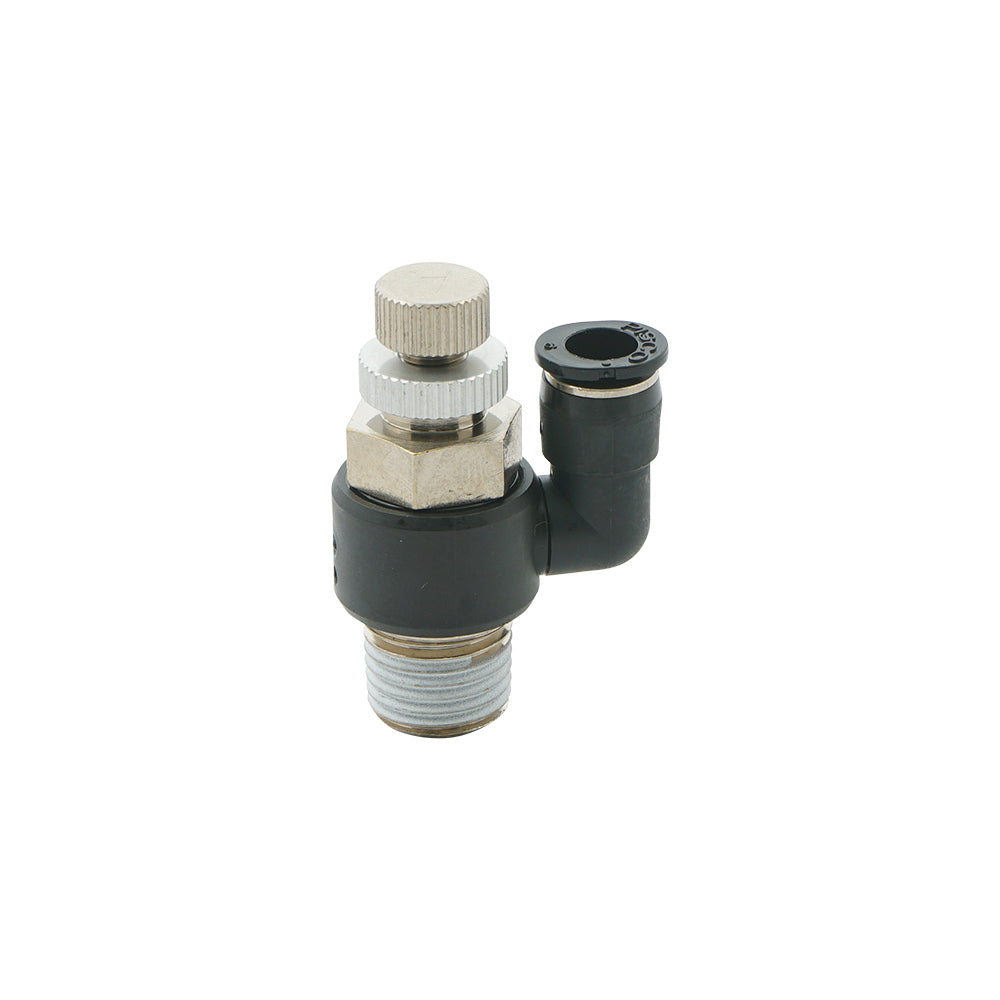

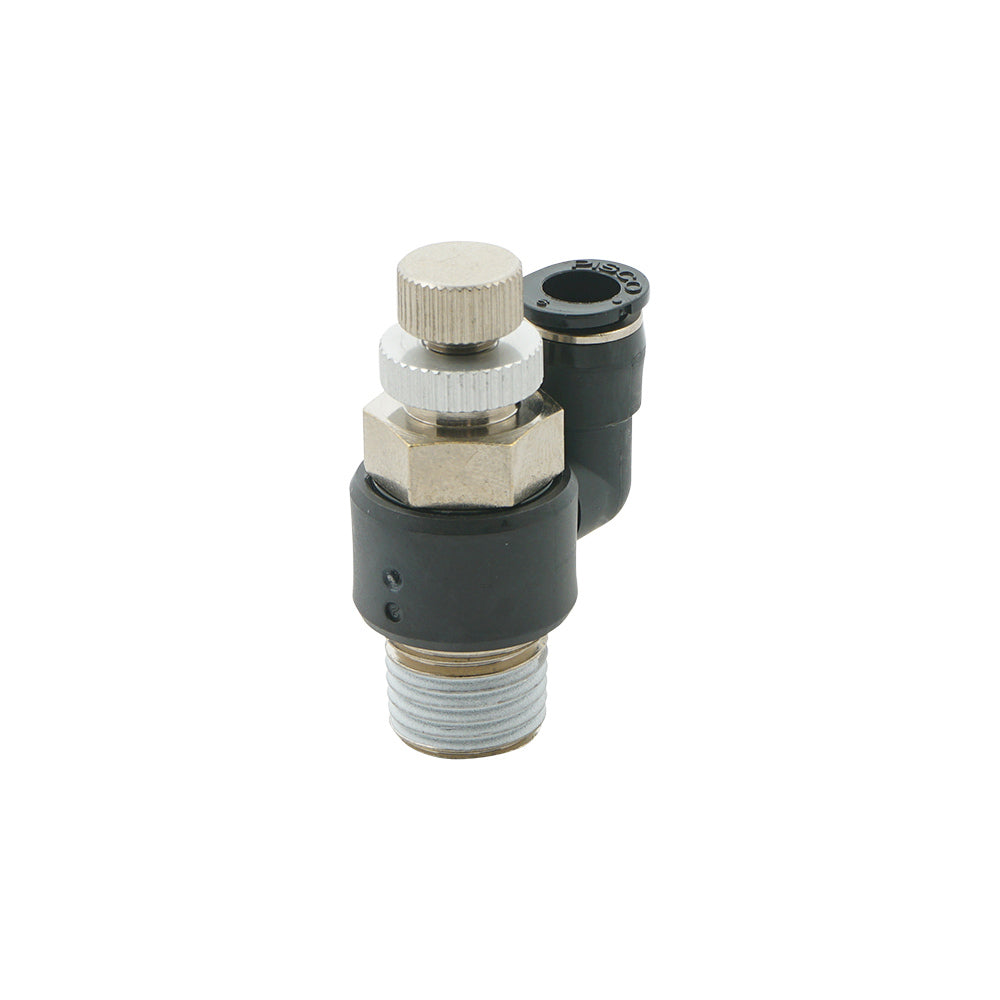

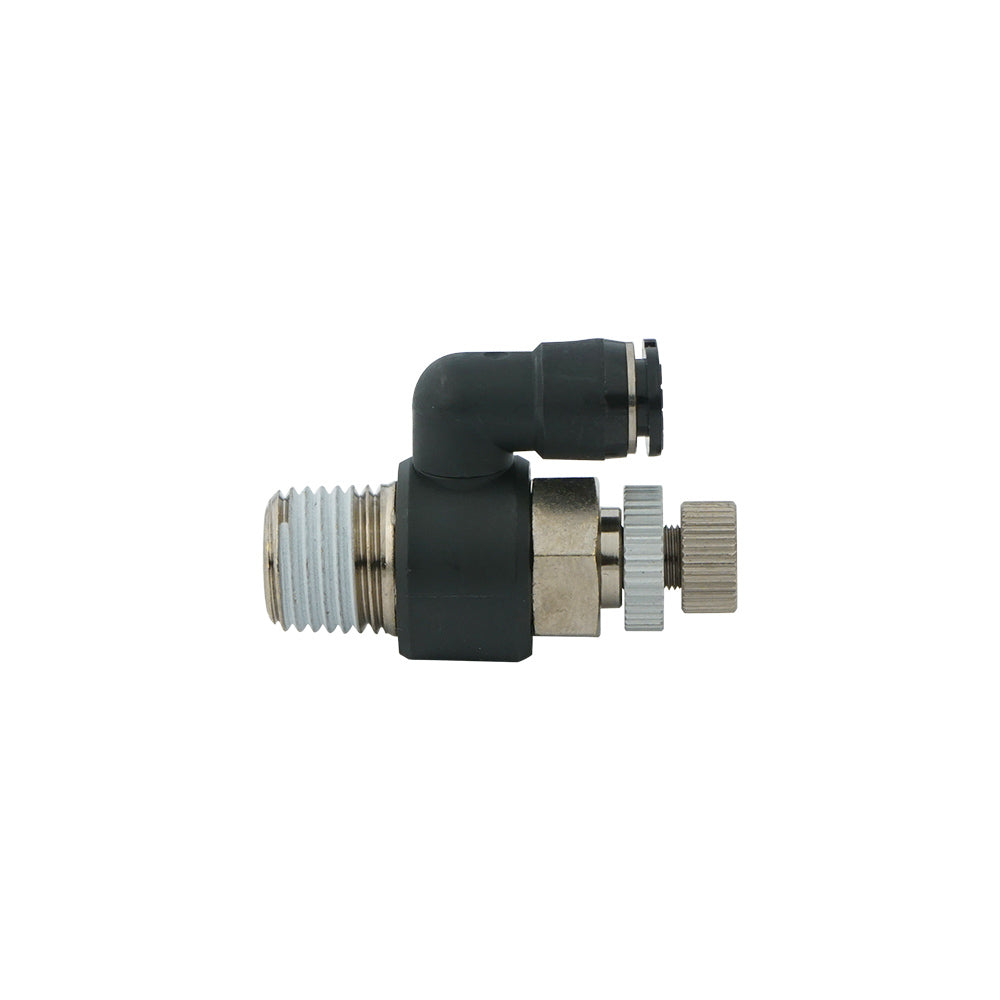

válvula reguladora de caudal giratoria de 10mm - R1/4" Meter-In de baja presión de rotura

Se trata de una válvula de control de flujo neumático giratoria en un metro para el control ajustable en una dirección del flujo de aire. Es una combinación de una válvula de aguja y una válvula de retención de orificio. La válvula de aguja le proporciona un ajuste de caudal, mientras que la válvula de retención de orificio se encarga de dosificar el flujo de aire en una sola dirección. La configuración "meter-out" implica que el flujo se ve afectado (controlado) al pasar del puerto roscado macho al puerto del racor. En el caso de la configuración de entrada del contador es al reves.

Dispone de un racor giratorio de 10 mm en un lado y de un orificio roscado macho de R 1/4 de pulgada en el otro. El racor proporciona una fácil conexión con el tubo. Empuje el tubo hacia dentro y el accesorio lo fijará con garras de acero inoxidable. El caudal se dosifica yendo del puerto del racor al puerto roscado macho.

La presión de funcionamiento oscila entre 0,5 y 5 bar (7,25 a 72,5 psi). Dispone de juntas de NBR que lo hacen apto para aplicaciones en un rango de temperaturas de 0 a 60°C (32 a 140 °F) (sin congelación).

Utilice una aguja giratoria para ajustar el tamaño del orificio que define el caudal y fíjela con una tuerca de seguridad. Gire la aguja en el sentido de las agujas del reloj para reducir y en el sentido contrario para aumentar el tamaño del orificio. Cuando se ajusta el caudal se parte del estado totalmente cerrado para evitar un movimiento brusco de un actuador. Evite girar la aguja con un par de torsión excesivo, de lo contrario las características de flujo pueden cambiar debido a la deformación del asiento de la válvula de resina.

Pros:

• Equipado con una contratuerca para asegurar la posición de la aguja
• Caudal ajustable
• Ideal para cilindros de doble efecto
• Equipado con racores de fácil conexión

Contras:

• No es adecuado para aplicaciones de vacío
• Permite algunas fugas de aire, por lo que hay que evitar utilizarlo para la aplicación que no requiere fugas

Serie JSS

La serie JSS incluye válvulas de control de flujo giratorias para el control del flujo de aire en una dirección. En función de las necesidades, el caudal puede dosificarse desde el lado de la rosca hasta el del racor o en sentido contrario. Los tamaños de los racores van de 3 a 12 mm y de 1/8 a 3/8 pulgadas y los tamaños de los puertos roscados van de M3x0,5 a M5x0,8 y de R1/8 a R1/2 pulgadas. Esta serie consta de un tipo estándar adecuado para un rango de presión de funcionamiento de 1 a 9 bar y una válvula de retención con una presión de rotura de 0,5 bar. Tambien incluyen un tipo de baja presión de rotura adecuado para un rango de presión de funcionamiento de 0,5 a 5 bares y una presión de rotura de la válvula de retención de 0,2 bares. Son adecuados para un rango de temperatura de funcionamiento de 0 a 60°C (sin congelación).
