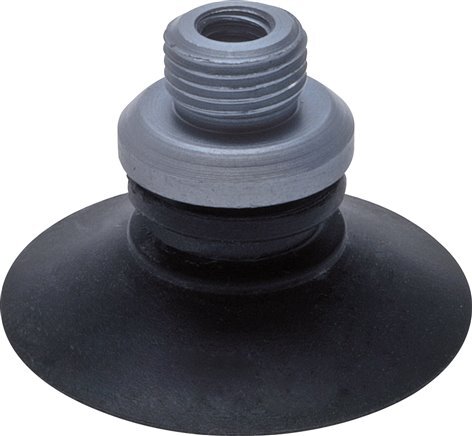

Ventosa de vacío plana CR Negra 22mm M5 o G 1/8 pulgadas Hembra/macho Recorrido 0,5mm con Nervadura de Soporte

La ventosa de vacío se utiliza en sistemas de vacío para operaciones de pick-and-place. Los principales criterios de selección de las ventosas son el material, la forma y el diámetro. Esta ventosa de tipo plano puede utilizarse para elevar materiales con una superficie plana o ligeramente curvada. La ventosa está fabricada con caucho de cloropreno negro (CR) y se recomienda para uso universal. Consulte nuestra hoja de datos con las especificaciones de los materiales.

El diámetro de la ventosa es de 22 mm y la carrera (desviación de la ventosa) es de 0,5 mm. El puerto de conexión es M5 y G 1/8 pulgadas y el diámetro nominal es de 3,1 mm. La dureza Shore es de 45-55 Tipo A. La ventosa es adecuada para temperaturas entre -40 °C y 110 °C (-40 °F y 230 °F).

Pros

• El vaso se suministra con racor de conexión M5 y G 1/8 de pulgada
• Tiempo de evacuación rápido y buena estabilidad gracias a su forma plana
• Para uso universal
• Los nervios de soporte aumentan la fuerza de sujeción y la estabilidad de la ventosa
• Compatible con las ventosas PIAB

Serie SCL

Las ventosas de vacío de la serie SCL tienen forma redonda y ovalada, ambas posibles como ventosas planas o de fuelle. Están disponibles en distintos materiales, como NBR, silicona, SBR, poliuretano (PUR), caucho cloropreno (CR) o NR (caucho natural). La gran variedad de materiales los hace adecuados para una amplia gama de aplicaciones diferentes. El diámetro de la ventosa redonda oscila entre 5 y 225 mm. Las ventosas ovaladas están disponibles en 15x5 y 100x35 mm. Tienen diferentes carreras que varían de 0,5 a 30 mm (las ventosas de fuelle tienen carreras superiores). Las ventosas pueden ser con racor preinstalado o sin racor. Están disponibles con características adicionales como nervaduras de soporte, colador de succión, abrazaderas para las orejas, labios robustos, labios finos y labios dobles de seguridad.
