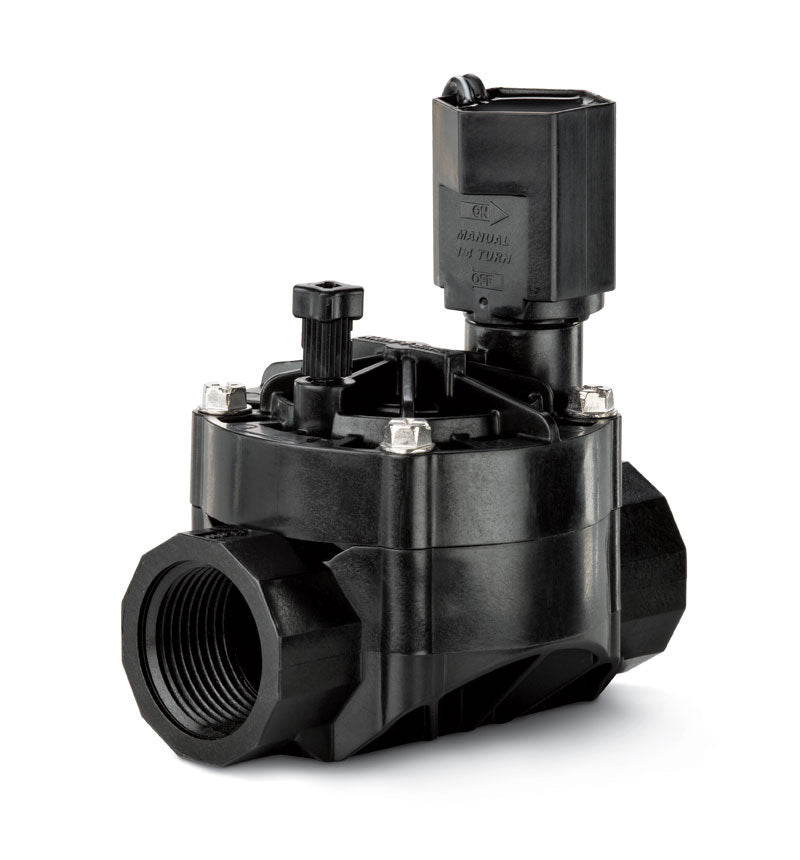

Electroválvula 100-HV Rain Bird 1" (F/F) 1-10bar 24V AC
Electroválvula (Rain Bird) para riego con rosca de 1 pulgada (F/F) y bobina de 24V AC. Alternativa para la serie 100-DV. Normalmente cerrado (se abre cuando se le aplica la tensión). Apto para fluidos limpios (máx. 43°C). Diferencia de presión mínima de 1 bar (funcionamiento indirecto), presión máxima de 10 bar. Robusta carcasa de polipropileno rellena de vidrio con junta de NBR. Es posible el funcionamiento manual.
- Precio normal
- €31.64
- Precio normal
- €26.15
Descripción
Electroválvula Rain Bird para riego con cuerpo de polipropileno relleno de vidrio, rosca de tubería de 1 pulgada (BSP F/F) y bobina de 24V AC (50Hz/60Hz). Rain Bird está especializada en sistemas de riego y es conocida por su calidad, fiabilidad y diseño inteligente. La válvula está normalmente cerrada (se abre cuando recibe energía eléctrica). Esta válvula es especialmente adecuada para los sistemas de irrigación, pero también puede utilizarse para otras aplicaciones. Adecuada para sistemas con una presión de funcionamiento de 1 a 10 bares con una temperatura máxima de 43° C. Para funcionar correctamente, la válvula necesita una presión diferencial positiva de al menos 1 bar. Cuando la presión de entrada es menor, por ejemplo un sistema alimentado por gravedad, esta válvula no puede utilizarse. En este caso, se recomienda una electroválvula de accionamiento (semi)directo o una válvula de bola eléctrica. Tenga en cuenta que las electroválvulas Rain Bird sólo están disponibles con bobina de 24V AC. La mayoría de los controladores de riego utilizan 24V AC.
La serie HV de Rain Bird tiene propiedades similares a la serie DV y puede utilizarse como alternativa.
La bobina se suministra con la válvula. El montaje de la bobina es fácil.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén energizados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Este vídeo muestra las características más importantes de la serie Rain Bird 100-HV.
Características importantes:
- Diseño compacto con carcasa resistente de polipropileno relleno de vidrio.
- Membrana de NBR con filtro autolimpiante de 90 mallas (200 micras) y muelle de acero inoxidable.
- Accionamiento manual (mediante un cuarto de vuelta de la bobina).
- Control de flujo manual(sólo modelo 100-HVF).
- Diseño de bobina inteligente; el émbolo y el muelle no pueden caerse.
- Tornillo de purga externo para la instalación y el mantenimiento.
- Pernos cautivos.
- Membrana de forma excéntrica para un cierre gradual (menos golpes de ariete).
Especificaciones técnicas
Rango de operación
- Presión: de 1 a 10 bar (de 15 a 150 PSI). Nota: ¡se requiere un diferencial de presión de al menos 1 bar!
- Caudal: 0,05 a 6,82 m3/h (0,01 a 1,89 l/s)
- La temperatura: Agua máx. 43° C(110 F); Medio ambiente máx. 52° C (125 F). Nota: en caso de heladas, la válvula debe estar ventilada
Especificaciones eléctricas
- Tensión: 24 VAC 50/60 Hz. Nota: ¡sólo está disponible en 24 V AC!
- Corriente de entrada: 0.290A a 60 Hz
- Corriente de retención: 0.091A a 60 Hz
- La resistencia: 70-85 Ohms (a 4,5° C - 43° C)
Dimensiones
- Altura: 11,7 cm (4,62")
- Longitud: 11,2 cm (4,4")
- Ancho: 7,9 cm (3,1")
Rendimiento (pérdida de presión de la válvula)
| Caudal (m3/h) | Caudal (l/s) | Pérdida de presión (bar) |
| 0,25 | 0,06 | 0,11 |
| 0,75 | 0,21 | 0,14 |
| 1,00 | 0,28 | 0,16 |
| 2,00 | 0,56 | 0,23 |
| 5,00 | 1,39 | 0,32 |
| 7,50 | 2,08 | 0,42 |
| 9,10 | 2,52 | 0,57 |
