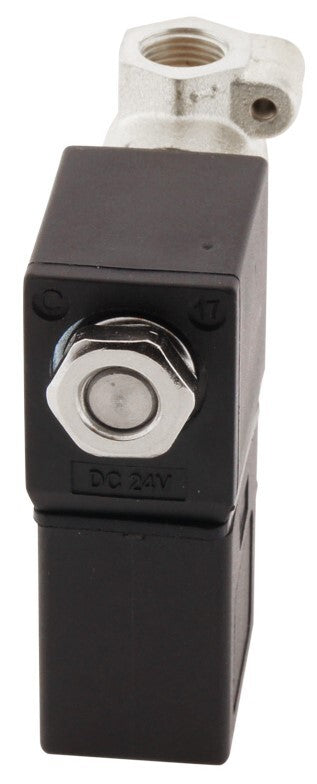

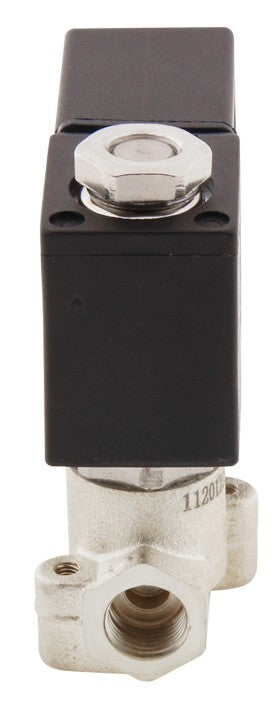

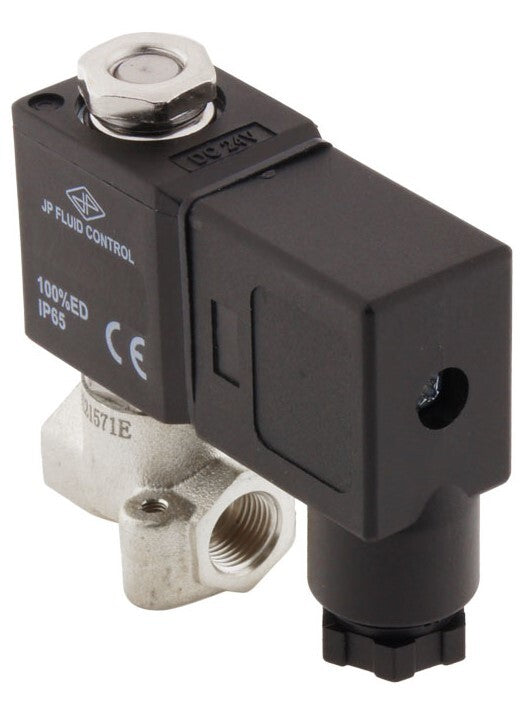

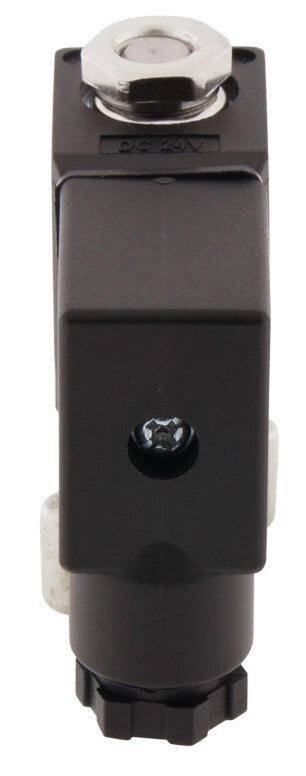

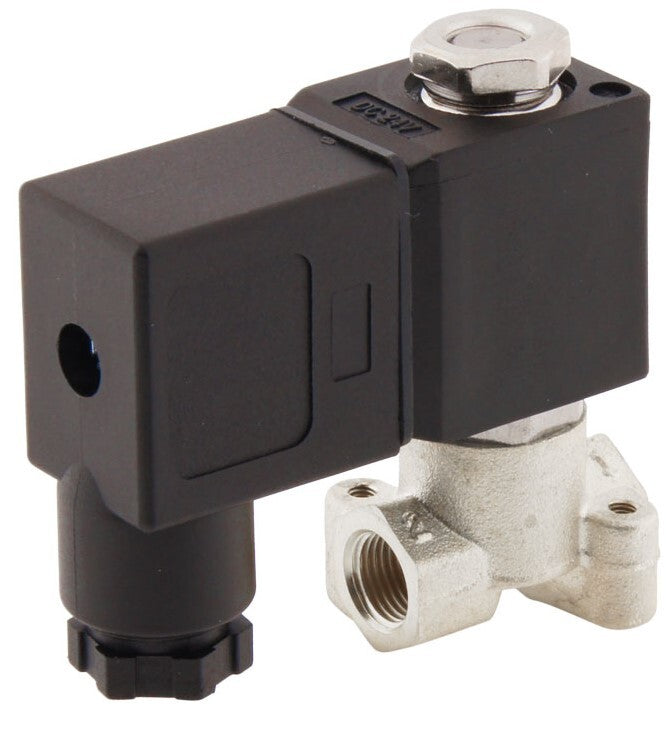

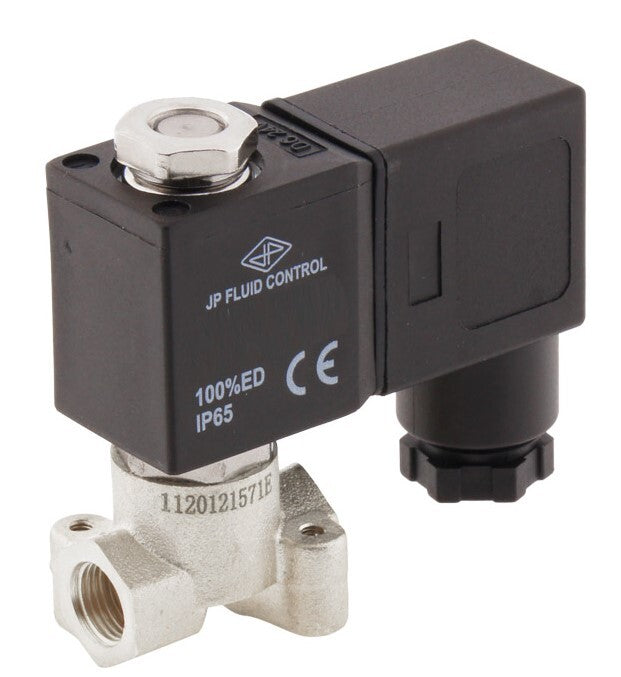

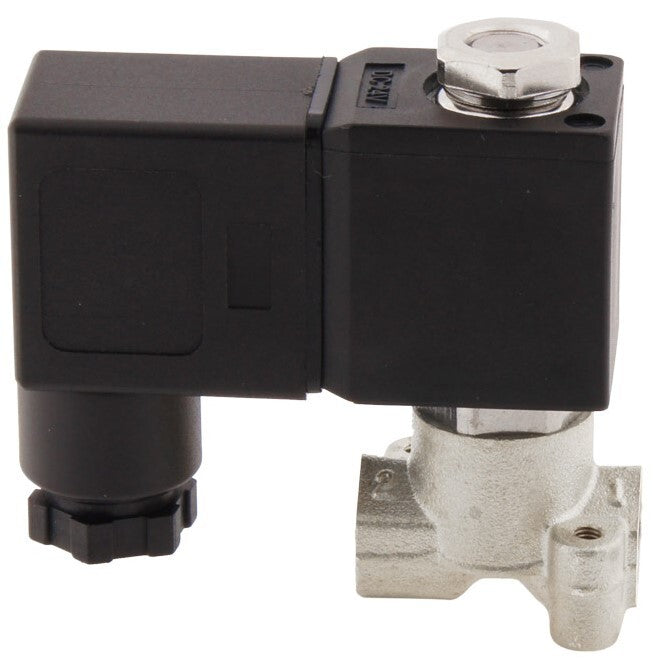

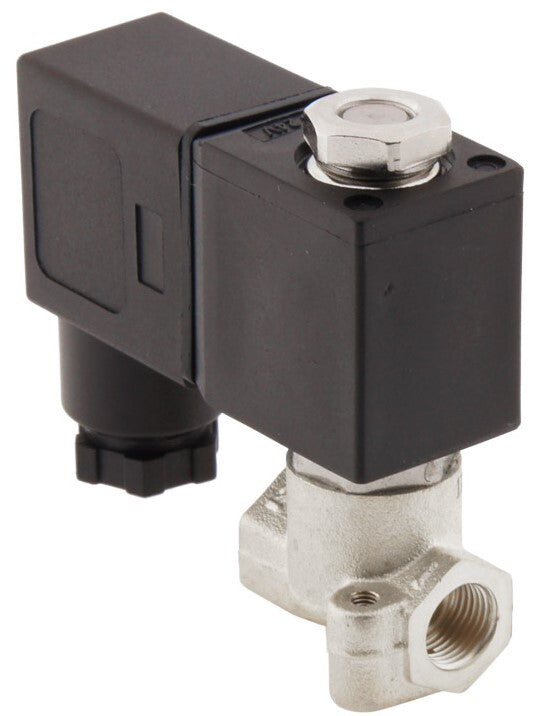

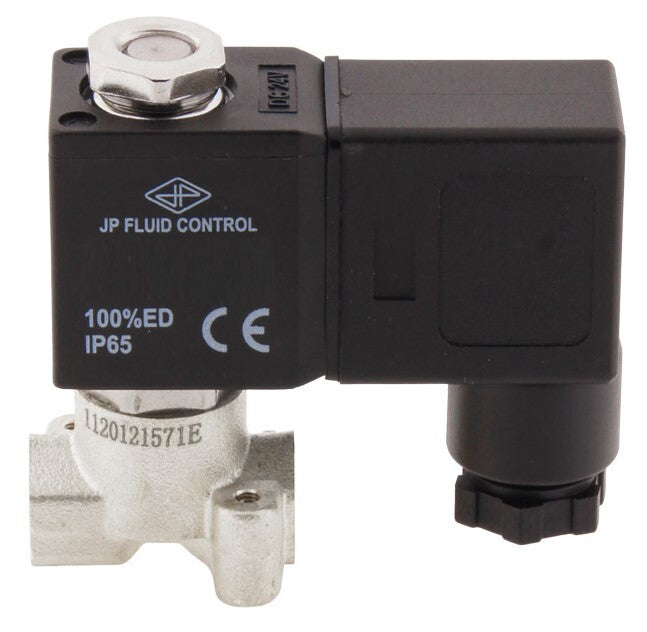

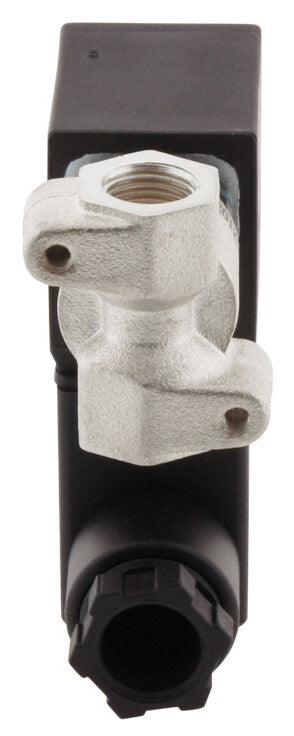

Electroválvula CM-DA 1/8'' Acero inoxidable FKM 0-10bar 380V AC
Aviso: Este producto está descontinuado
Electroválvula de 2/2 vías compacta yenergéticamente eficiente con rosca de 1/8 de pulgada y bobina de 380V AC. Normalmente cerrado (se abre cuando se le aplica la tensión). Adecuado para medios limpios (máx. 120°C) y una presión de funcionamiento de 0-13 bar (funcionamiento directo). Carcasa de acero inoxidable con junta de FKM. El orificio es de 2 mm, el valor Kv es de 0,11m3/h (1,8 l/min a dP=1 bar, agua).
Incluye bobina y conector DIN-BAviso: Este producto está descontinuado
Descripción
Válvula solenoide JP Fluid Control de 2/2 vías, muy eficiente energéticamente (6 vatios) y compacta, de accionamiento directo, con cuerpo de acero inoxidable, rosca de 1/8 de pulgada y bobina de 380 V CA (50 Hz.). La función del circuito de la electroválvula es normalmente cerrada (se abre cuando recibe energía eléctrica). Adecuado para sistemas con una presión de funcionamiento de 0 bar a 13 bar y una temperatura máxima de 120 °C. El orificio es de 2 mm y el valor Kv es de 0,11m3/h. El valor Kv se utiliza para calcular el caudal: a 1 bar de presión diferencial (agua) el caudal es de aproximadamente 1,8 l/min.
Esta válvula tiene una junta de FKM (Viton), que es adecuada para aire comprimido, aceites, combustibles y muchos otros productos químicos. Para agua caliente (>100°C), vapor y sustancias alcalinas se recomienda EPDM en lugar de FKM.
Consulte la tabla de resistencia química para otros medios.
La bobina (tipo CS4-380AC) DIN - B con conector se suministra con la válvula. Otros tipos de conectores, como los que tienen un indicador LED, pueden pedirse por separado. Conecte ambos contactos a un cable de fase, esto dará como resultado 380V AC sobre la bobina. Por seguridad, asegúrese de conectar el auricular (tercer contacto del conector). La bobina se puede montar fácilmente en la válvula. No conecte nunca la bobina a la alimentación cuando no esté montada en la válvula para evitar que se queme.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén energizados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Importante
- Utilice líquidos o gases limpios. Las electroválvulas son muy sensibles a la suciedad.
- No alimente la bobina cuando ésta sea retirada de la válvula. La bobina se sobrecalienta y puede quemarse.
- Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.
Descripciones
| Término | Descripción | ||||||||||||||||||
| Solenoid Valve | Válvula de accionamiento electromecánico. Se utiliza una corriente eléctrica a través de un solenoide para abrir o cerrar la válvula. | ||||||||||||||||||
| Funcionamiento directo | El solenoide tira de un émbolo ferromagnético. Esto abrirá o cerrará el orificio directamente. No se requiere presión diferencial (funciona a partir de 0 bar). | ||||||||||||||||||
| 2/2 Vías | 2 puertos (entrada y salida) y 2 posiciones (abierto y cerrado). | ||||||||||||||||||
| Normalmente cerrado | La válvula se abre cuando la bobina recibe energía (normalmente cerrada o NC). | ||||||||||||||||||
| FKM | El material de la junta es FKM (viton). El FKM es adecuado para el aire (comprimido), los aceites, los combustibles y otros productos químicos. El FKM es más resistente químicamente y puede resistir temperaturas más altas que el NBR. El EPDM se recomienda para el agua caliente (100°C+), el vapor y las sustancias alcalinas. Vea el resumen de compatibilidad de materiales. | ||||||||||||||||||
| 380V AC | 380 voltios AC (50Hz). Para la mayoría de los tipos de válvulas hay disponibles diferentes bobinas (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilice siempre la fuente de alimentación correcta. | ||||||||||||||||||
| Kv-value | Caudal (m3/h) de agua de 20°C a través de la válvula con una pérdida de carga de 1 bar. El caudal se puede calcular con la fórmula: Q=Kv√dp. Ejemplo: El caudal de una válvula con Kv=0,5 en un sistema con una presión de entrada de 2 bares y una salida libre se puede calcular con: 0.5√2=0,7m3/h, es decir, 12 litros/min. Para los gases hay que utilizar otra fórmula, el caudal será mayor. Una herramienta práctica para determinar el valor de Kv necesario es nuestra calculadora de tamaño de válvulas. | ||||||||||||||||||
| 1/8 de pulgada | Rosca de tubo G1/8 pulgadas (BSPP). Determine el tamaño de la válvula en función del caudal deseado y del diámetro de la tubería. Gracias a la gama de racores, podrá conectar la válvula al tipo de tubería que desee.
|
