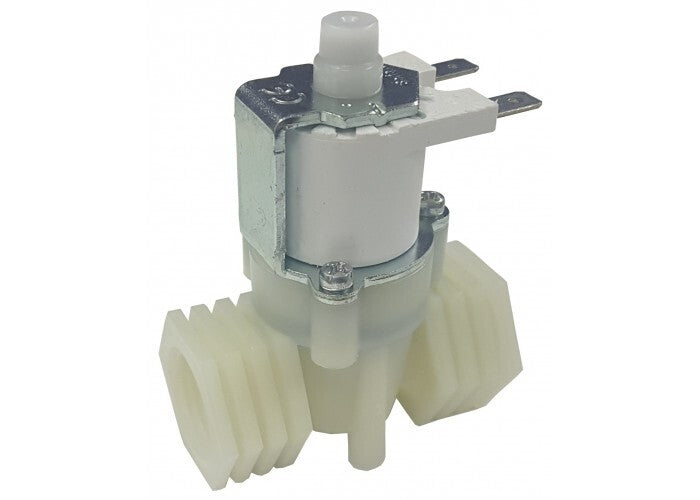

Electroválvula RPE 1/2'' Nylon NBR 0,2-10bar 6Vdc Enclavamiento
Aviso: este producto está discontinuado y reemplazado por V3HGU
Electroválvula (Marca RPE) con rosca de 1/2 pulgada y bobina de 6V DC. Función del circuito: Biestable. Adecuado para medios limpios (máx. 60°C) con una presión de funcionamiento de 0,2-10bar (funcionamiento indirecto). Carcasa de nylon con junta de NBR. El orificio es de 11 mm, el valor Kv es de 0,95m3/h (15,8 l/min a dP=1 bar, agua).
Incluyendo la bobinaAviso: este producto está discontinuado y reemplazado por V3HGU
Descripción
Electroválvula RPE de 2/2 vías de accionamiento indirecto con cuerpo de nylon, rosca de 1/2 pulgada y una bobina que se controla con pulsos de 6V DC. Adecuado para sistemas con una presión de funcionamiento de 0,2 bar a 10 bar y una temperatura máxima de 60 °C. Para su correcto funcionamiento, esta válvula de accionamiento indirecto requiere una presión diferencial positiva de 0,2 bar. Para un sistema cerrado, como una unidad de refrigeración, es más adecuada una válvula de accionamiento directo o una válvula de bola eléctrica. El orificio es de 11 mm y el valor Kv es de 0,95m3/h. El valor Kv se utiliza para calcular el caudal: a 1 bar de presión diferencial (agua) el caudal es de aproximadamente 15,8 l/min.
Esta válvula tiene una junta de NBR. El NBR es adecuado para el agua fría, el aire comprimido y los aceites. Para muchos otros fluidos, el FKM (Viton) o el EPDM tienen mejores propiedades generales.
Consulte la tabla de resistencia química para otros medios.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén energizados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Importante
- Utilice líquidos o gases limpios. Las electroválvulas son muy sensibles a la suciedad.
- No alimente la bobina cuando ésta sea retirada de la válvula. La bobina se sobrecalienta y puede quemarse.
- Las válvulas de accionamiento indirecto necesitan una presión diferencial para funcionar. Un sistema cerrado, como un sistema de calefacción central, suele tener una presión diferencial desconocida y probablemente demasiado baja.
- Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.
Descripciones
| Término | Descripción | ||||||||||||||||||
| Válvula solenoide | Válvula de accionamiento electromecánico. Se utiliza una corriente eléctrica a través de un solenoide para abrir o cerrar la válvula. | ||||||||||||||||||
| Operado indirectamente | Las electroválvulas indirectas o servoaccionadas utilizan la presión diferencial del medio para abrir o cerrar la válvula. La presión diferencial mínima suele ser de 0,5 bares. Dado que se utiliza la presión del fluido, una bobina relativamente pequeña puede hacer funcionar un gran diafragma y, por tanto, un gran caudal. | ||||||||||||||||||
| 2/2 vías | 2 puertos (entrada y salida) y 2 posiciones (abierto y cerrado). | ||||||||||||||||||
| NBR | El material de la junta es NBR (caucho de nitrilo). Apto para aire, agua y aceites. El NBR es inadecuado para el ozono o la acetona. El EPDM es preferible el agua caliente, el vapor y las sustancias alcalinas. Para la mayoría de los demás medios, el FKM (Viton) es una alternativa más resistente y duradera. Vea el resumen de compatibilidad de materiales. | ||||||||||||||||||
| 6V DC | . Para la mayoría de los tipos de válvulas hay disponibles diferentes bobinas (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilice siempre la fuente de alimentación correcta. | ||||||||||||||||||
| Kv-value | Caudal (m3/h) de agua de 20°C a través de la válvula con una pérdida de carga de 1 bar. El caudal se puede calcular con la fórmula: Q=Kv√dp. Ejemplo: El caudal de una válvula con Kv=0,5 en un sistema con una presión de entrada de 2 bares y una salida libre se puede calcular con: 0,5√2=0,7m3/h, es decir, 12 litros/min. Para los gases hay que utilizar otra fórmula, el caudal será mayor. Una herramienta práctica para determinar el valor de Kv necesario es nuestra calculadora de tamaño de válvulas. | ||||||||||||||||||
| 1/2 pulgada | Rosca de tubo G1/2 pulgadas (BSPP). Determine el tamaño de la válvula en función del caudal deseado y del diámetro de la tubería. Gracias a la gama de racores, podrá conectar la válvula al tipo de tubería que desee.
|
