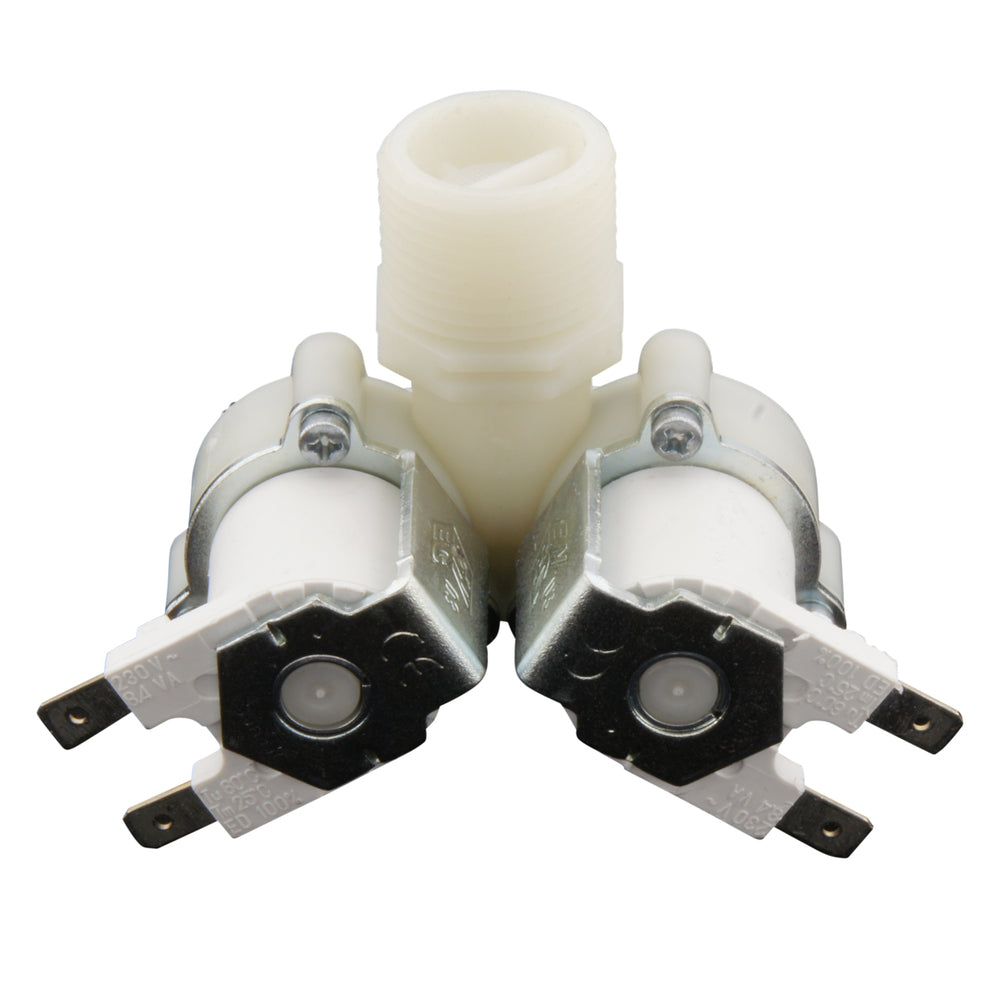

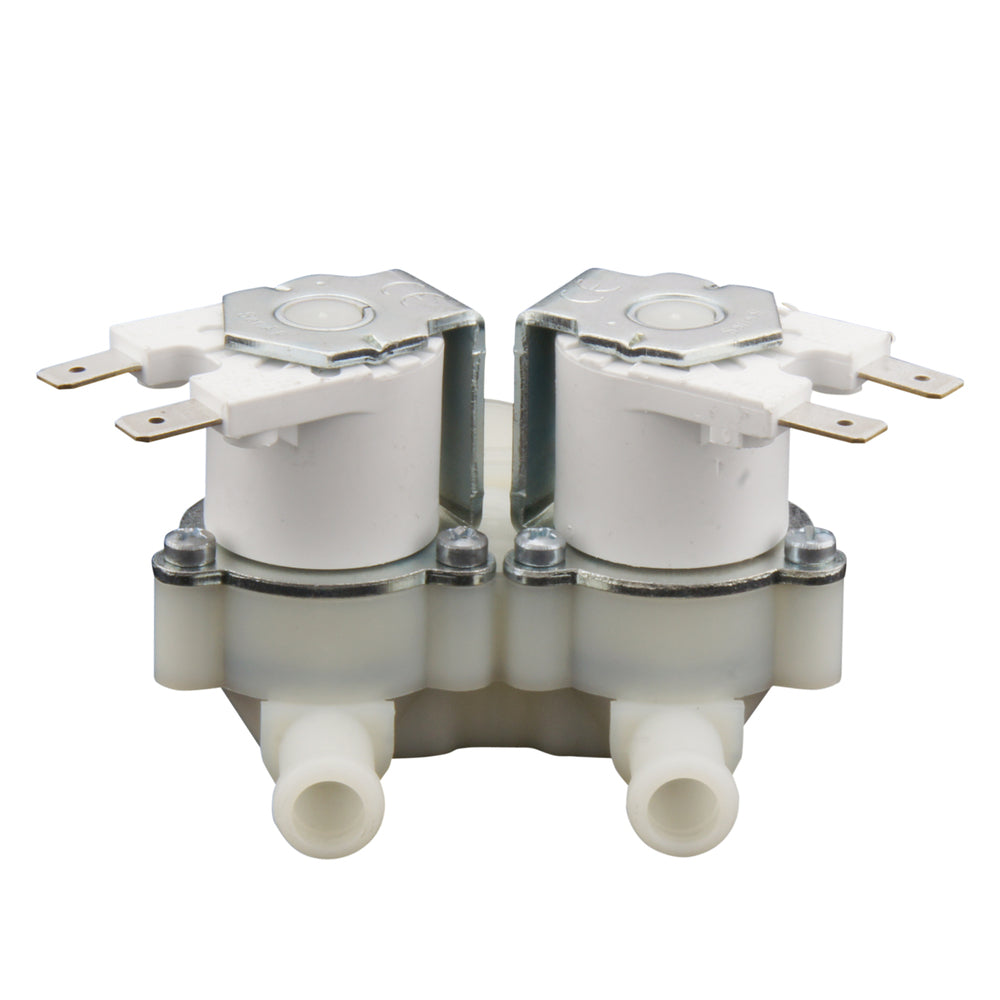

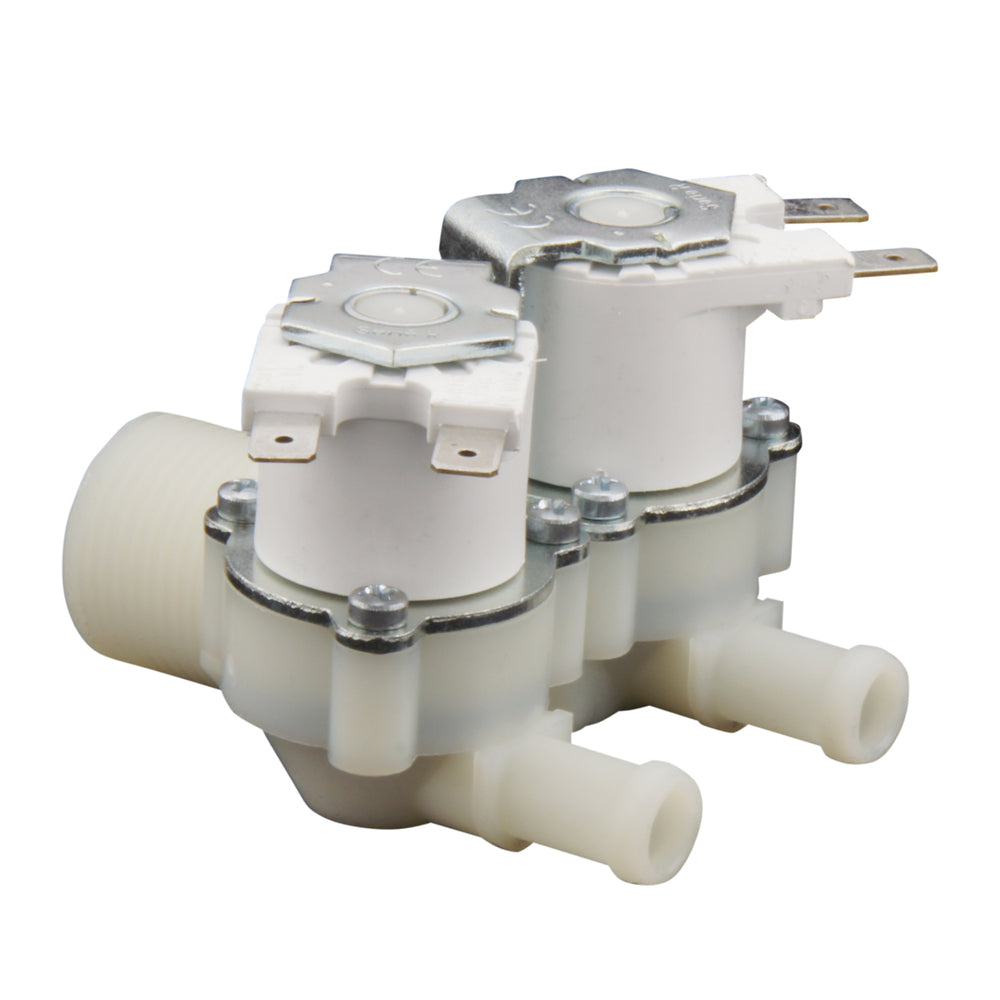

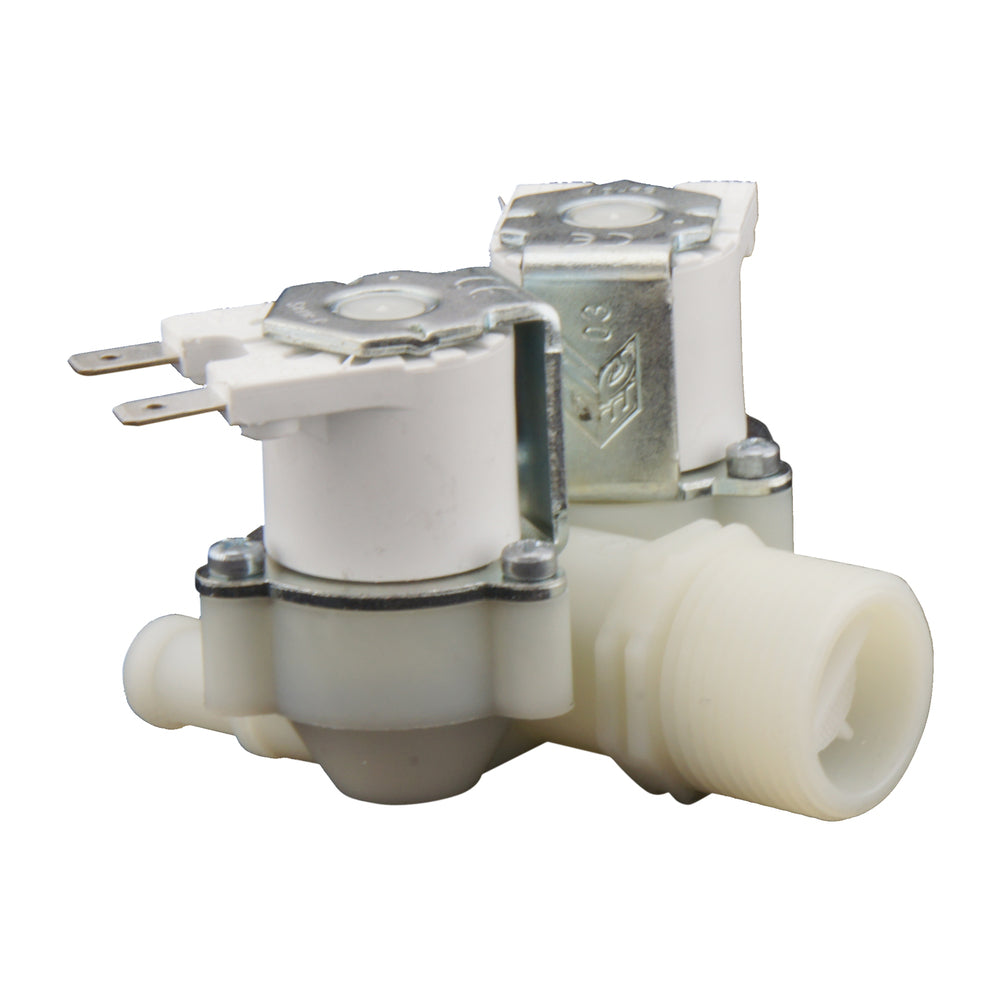

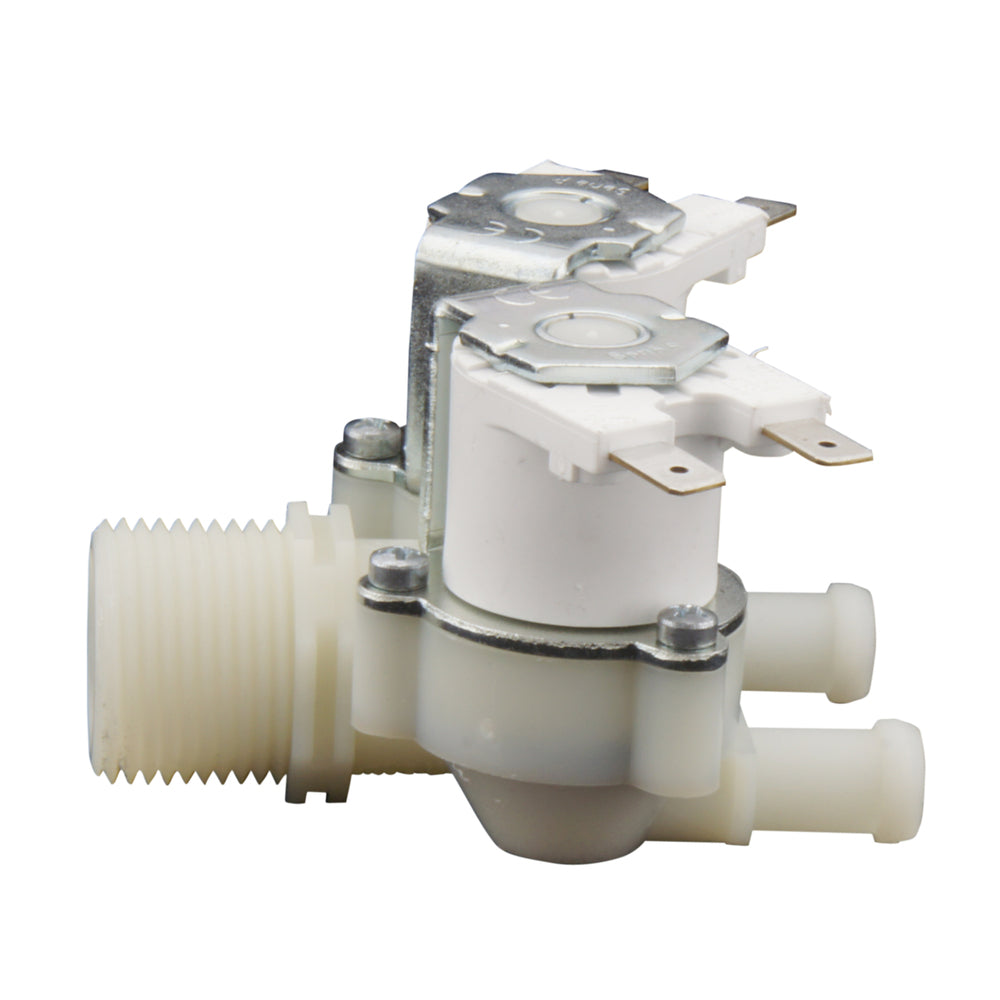

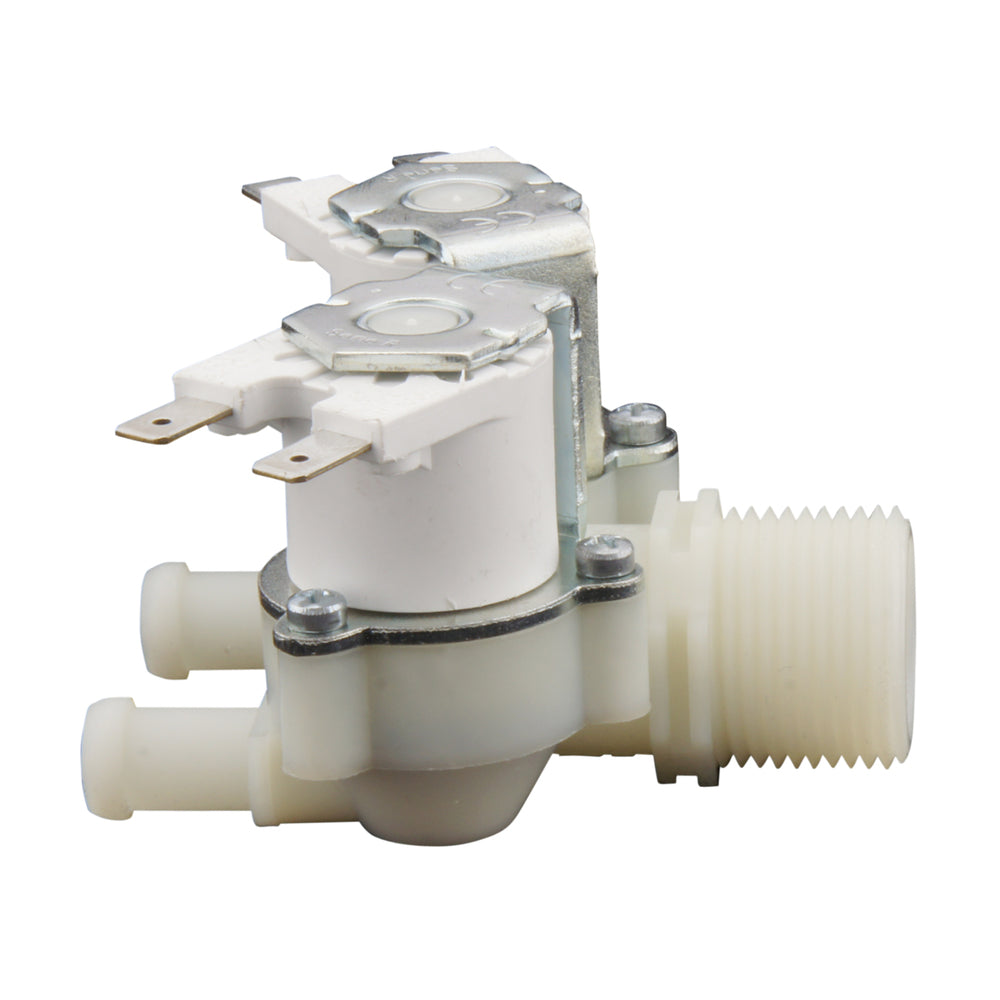

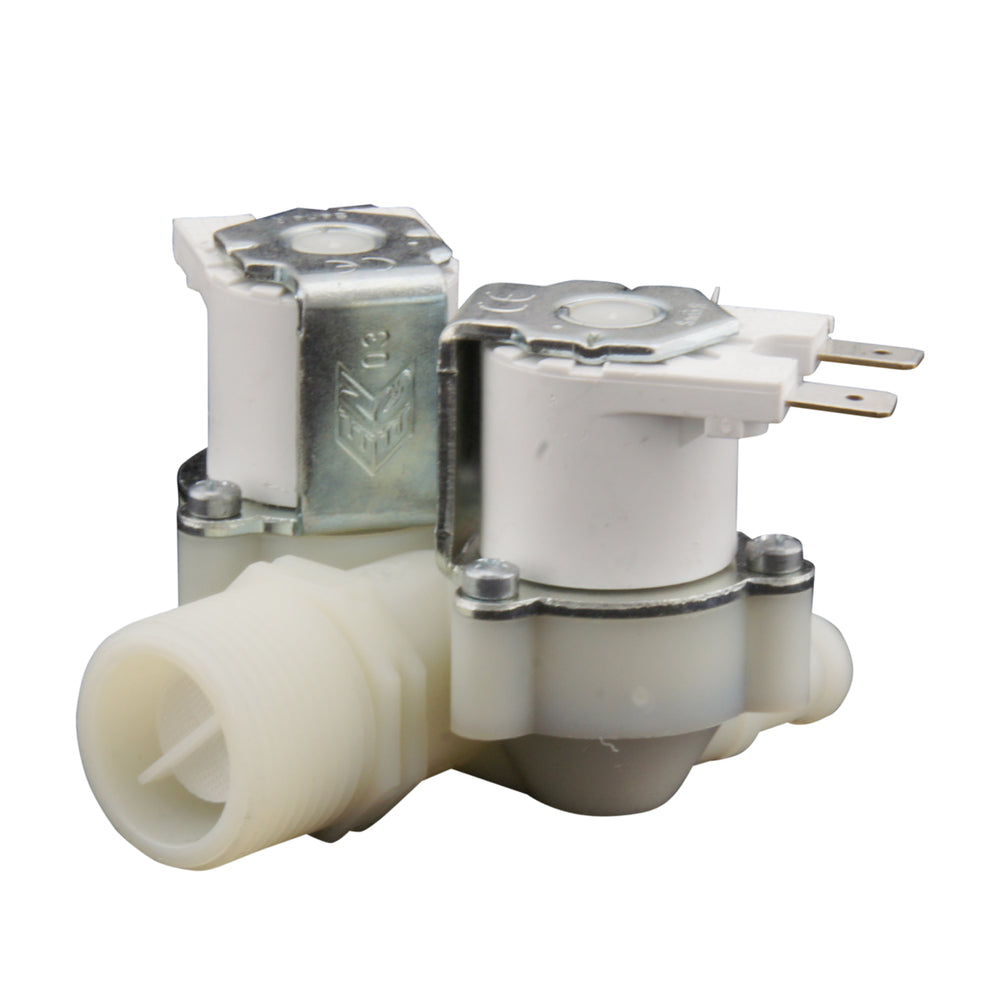

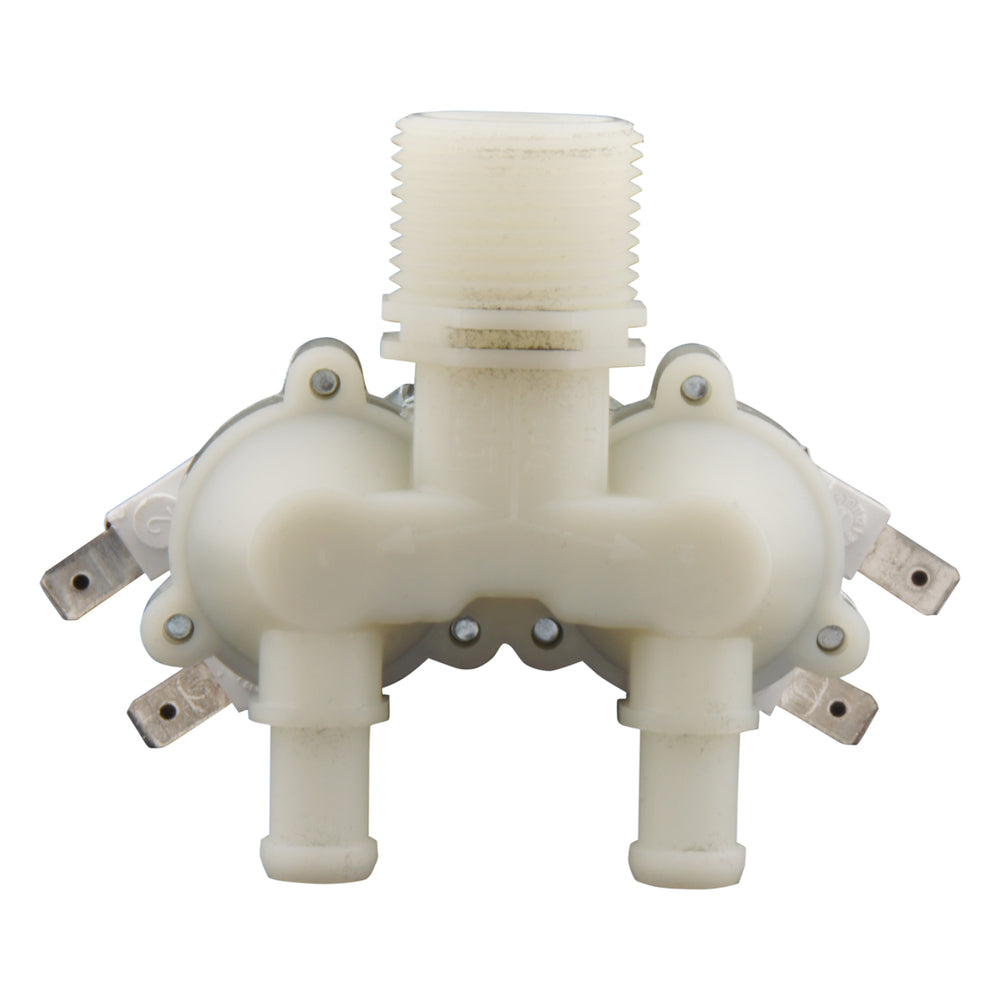

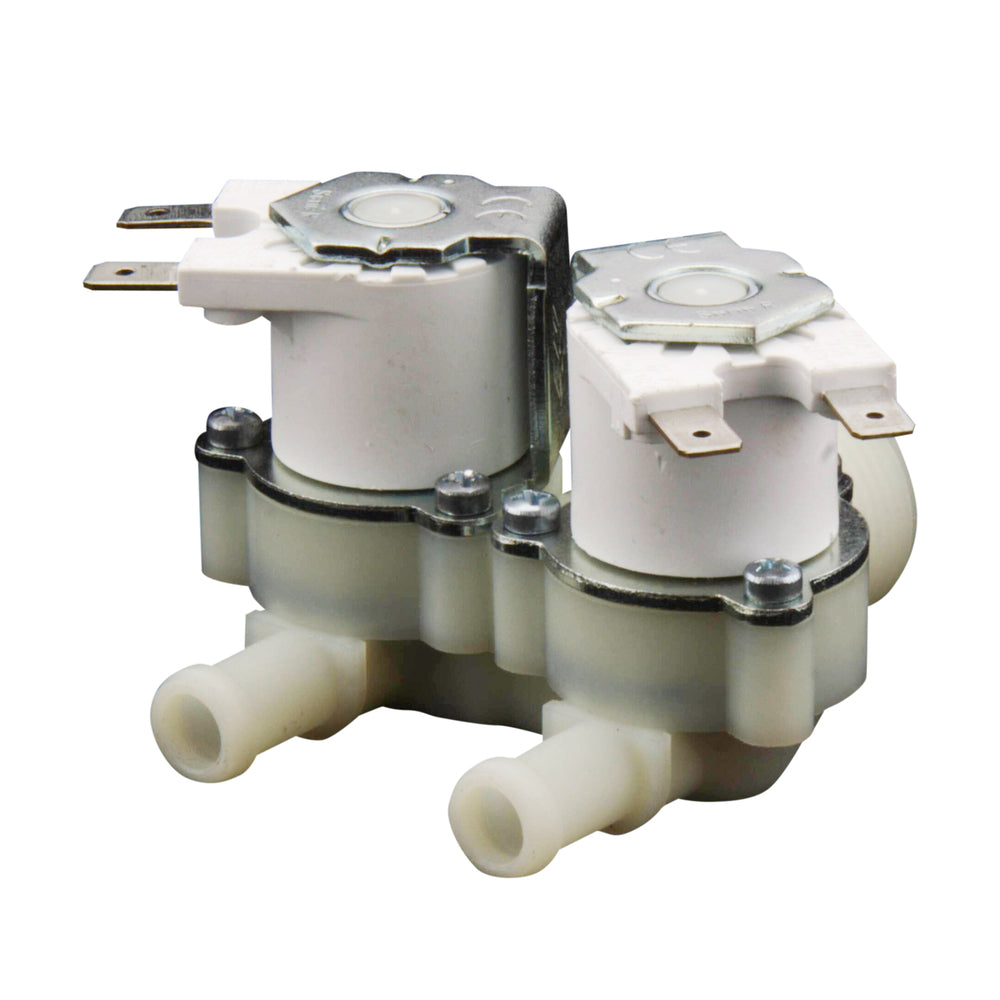

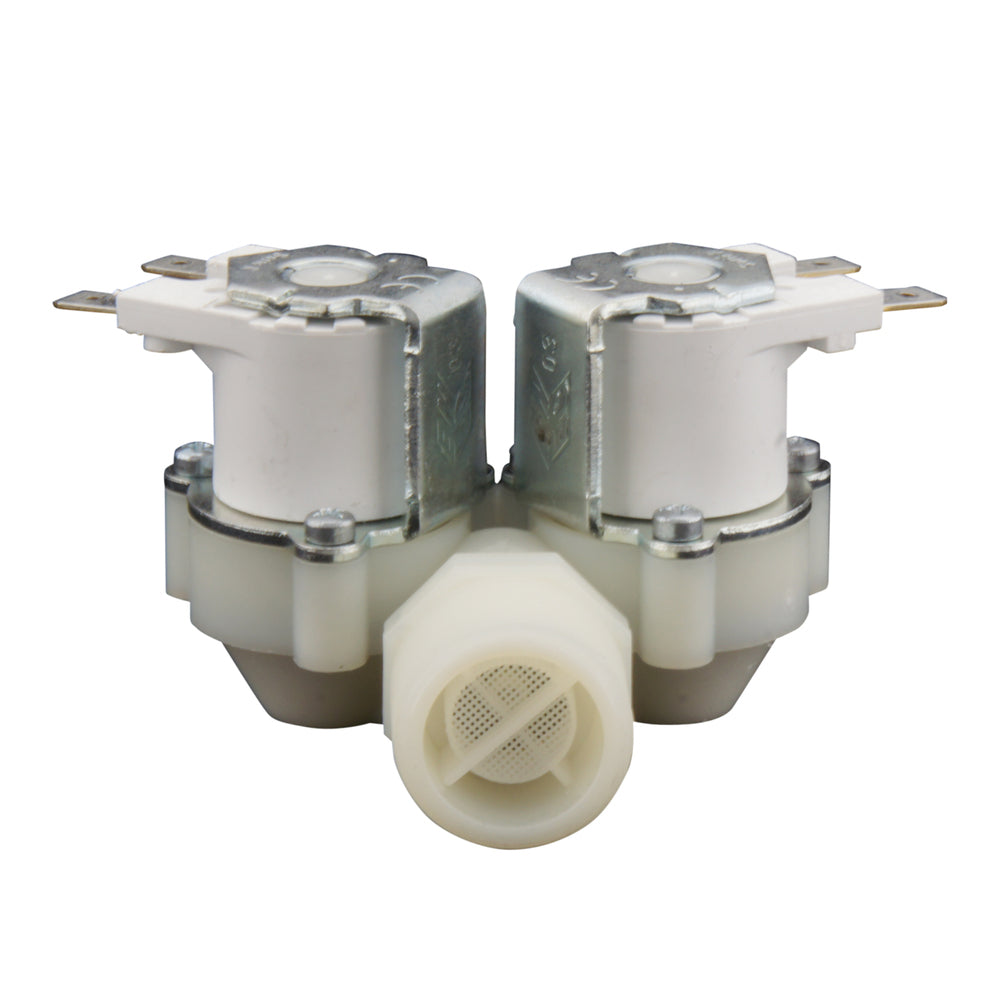

Electroválvula RPE doble 3/4''x10mm nylon NBR 180° 0,2-10bar 230VAC
Aviso: este producto está discontinuado y reemplazado por V3HGS
Electroválvula (marca RPE) con rosca de 3/4 de pulgada y bobina de 230 V CA. Funcionamiento del circuito: Normalmente cerrado. Adecuado para medios limpios (máx. 60°C) con una presión de funcionamiento de 0,2-10bar (funcionamiento indirecto). Carcasa de nailon con junta de NBR. El orificio es de 10 mm, el valor Kv es de 0,83 m3/h(13,8 l/min a dP=1 bar, agua).
Incluye bobinaAviso: este producto está discontinuado y reemplazado por V3HGS
Descripción
La válvula de accionamiento indirecto requiere una presión diferencial positiva de 0,2 bar. Para un sistema cerrado, como una unidad de refrigeración, es más adecuada una válvula de accionamiento directo o una válvula de bola eléctrica. El orificio es de 10 mm y el valor Kv es de 0,83 m3/h. El valor Kv se utiliza para tabla de resistencia química para otros medios.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén alimentados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Importante
- Utilizar líquidos o gases limpios. Las electroválvulas son muy sensibles a la suciedad.
- No alimente la bobina cuando ésta esté desmontada de la válvula. La bobina se sobrecalentará y puede quemarse.
- Las válvulas de accionamiento indirecto necesitan una presión diferencial para funcionar. Un sistema cerrado, como un sistema de calefacción central, suele tener una presión diferencial desconocida y probablemente demasiado baja.
- Asegúrese de que la válvula es adecuada para la aplicación y de que los materiales son adecuados para el medio y la temperatura.
Descripciones
| Plazo | Descripción | ||||||||||||||||||
| Válvula solenoide | Válvula de accionamiento electromecánico. Se utiliza una corriente eléctrica a través de un solenoide para abrir o cerrar la válvula. | ||||||||||||||||||
| Funcionamiento indirecto | Las electroválvulas indirectas o servoaccionadas utilizan la presión diferencial del medio para abrir o cerrar la válvula. La presión diferencial mínima suele ser de 0,5 bares. Dado que se utiliza la presión del fluido, una bobina relativamente pequeña puede accionar un diafragma grande y, por tanto, un caudal elevado. | ||||||||||||||||||
| 2/2 vías | 2 puertos (entrada y salida) y 2 posiciones (abierto y cerrado). | ||||||||||||||||||
| Normalmente cerrado | La válvula se abre cuando la bobina recibe corriente (Normalmente Cerrada o NC). | ||||||||||||||||||
| NBR | El material de la junta es NBR (caucho de nitrilo). Apto para aire, agua y aceites. El NBR es inadecuado para el ozono o la acetona. EPDM es preferible agua caliente, vapor y sustancias alcalinas. Para la mayoría de los demás medios, el FKM (Viton) es una alternativa más resistente y duradera. Ver la calculadora de dimensionamiento de válvulas. | ||||||||||||||||||
| 3/4 de pulgada | Rosca de tubo G3/4 pulgadas (BSPP). Determine el tamaño de la válvula en función del caudal deseado y del diámetro de la tubería. La gama de racores permite conectar la válvula al tipo de tubería deseado.
|
