Electroválvula ST-SA 1/4'' acero inoxidable EPDM 0-10bar 24V CC
JP Fluid Control Electroválvula de 2 vías (tipo ST-SA) con rosca G 1/4 pulgadas y bobina de 24 V CC. La función de circuito de la electroválvula es normalmente cerrada (tensión = abierta) y de funcionamiento semidirecto, por lo que no se requiere diferencial de presión. Adecuado para una temperatura máxima del medio de 130° C (266 ° F) y un rango de presión de 0 - 10 bar (0 - 145 psi). Carcasa de acero inoxidable con junta de EPDM y orificio de 8 mm. El valor Kv es de 1,02 m3/h (17 l/min a dp=1 bar de agua).
- Precio normal
- €73,18
- Precio normal
- €60,48
Descripción

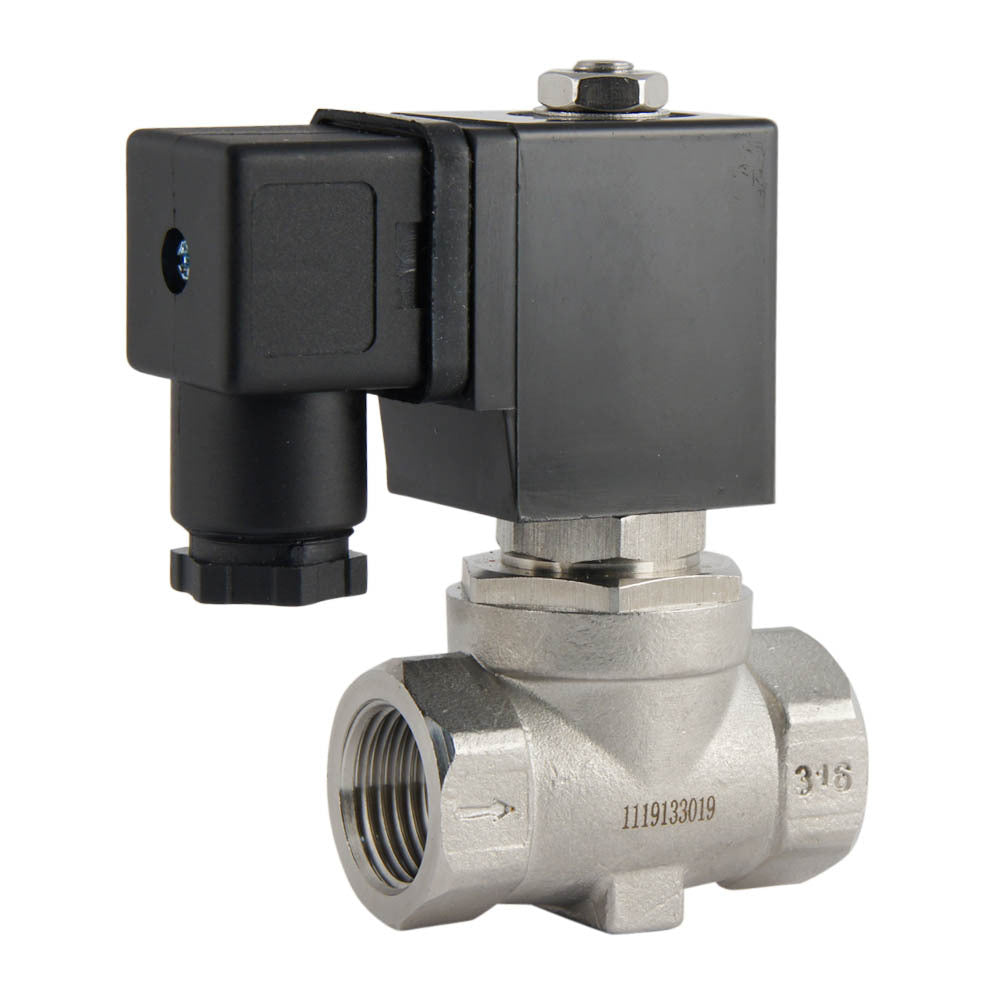

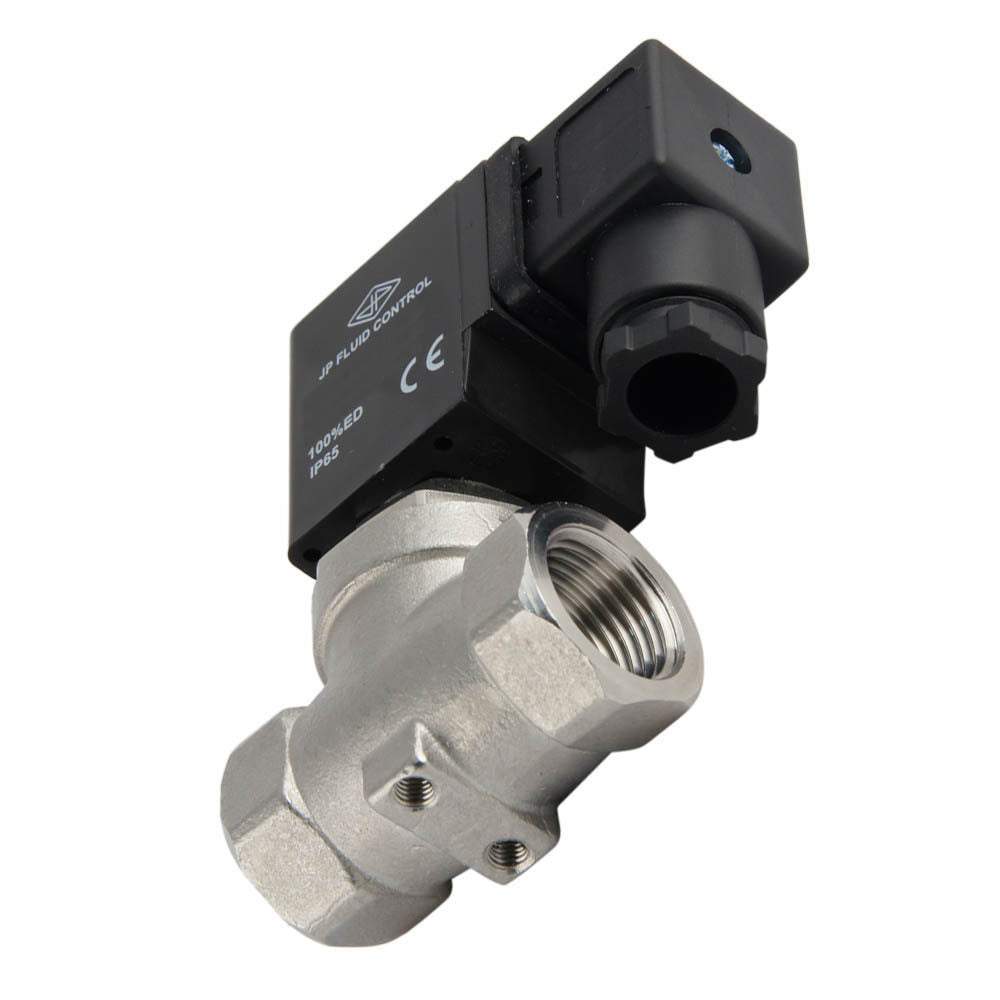

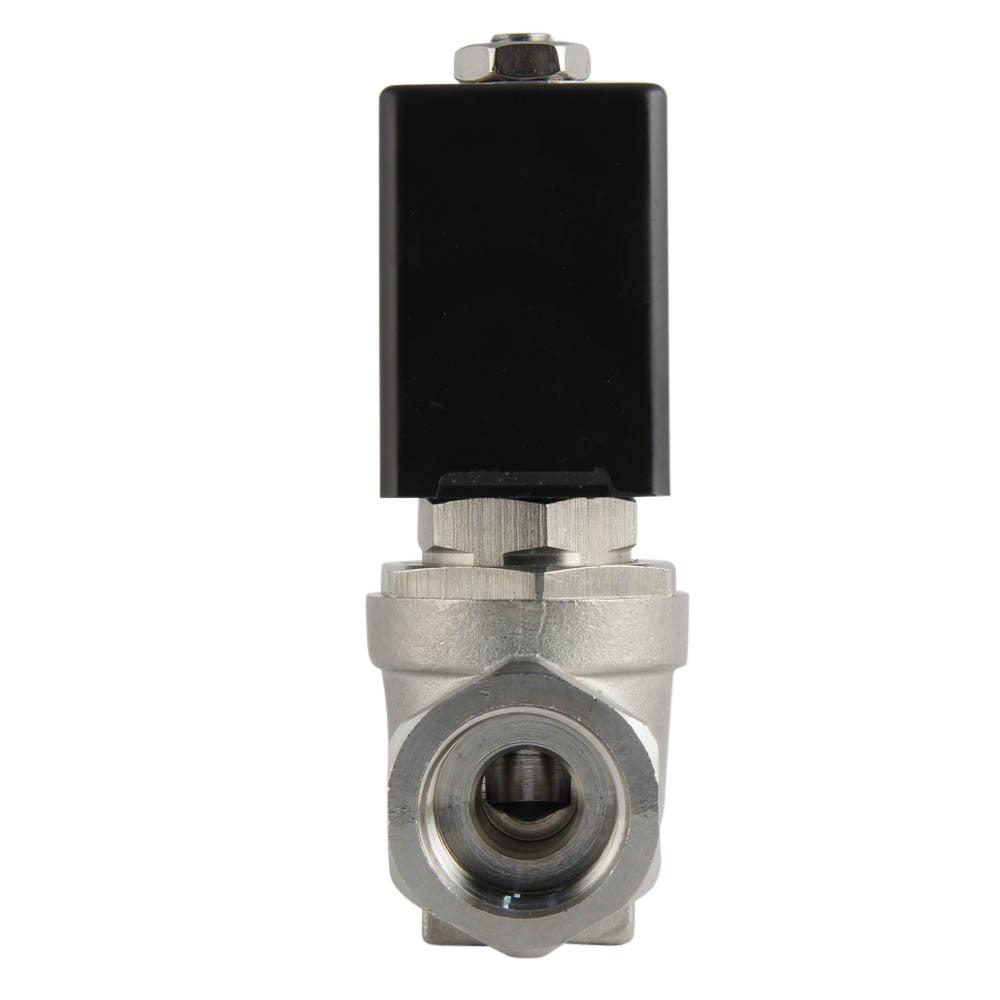

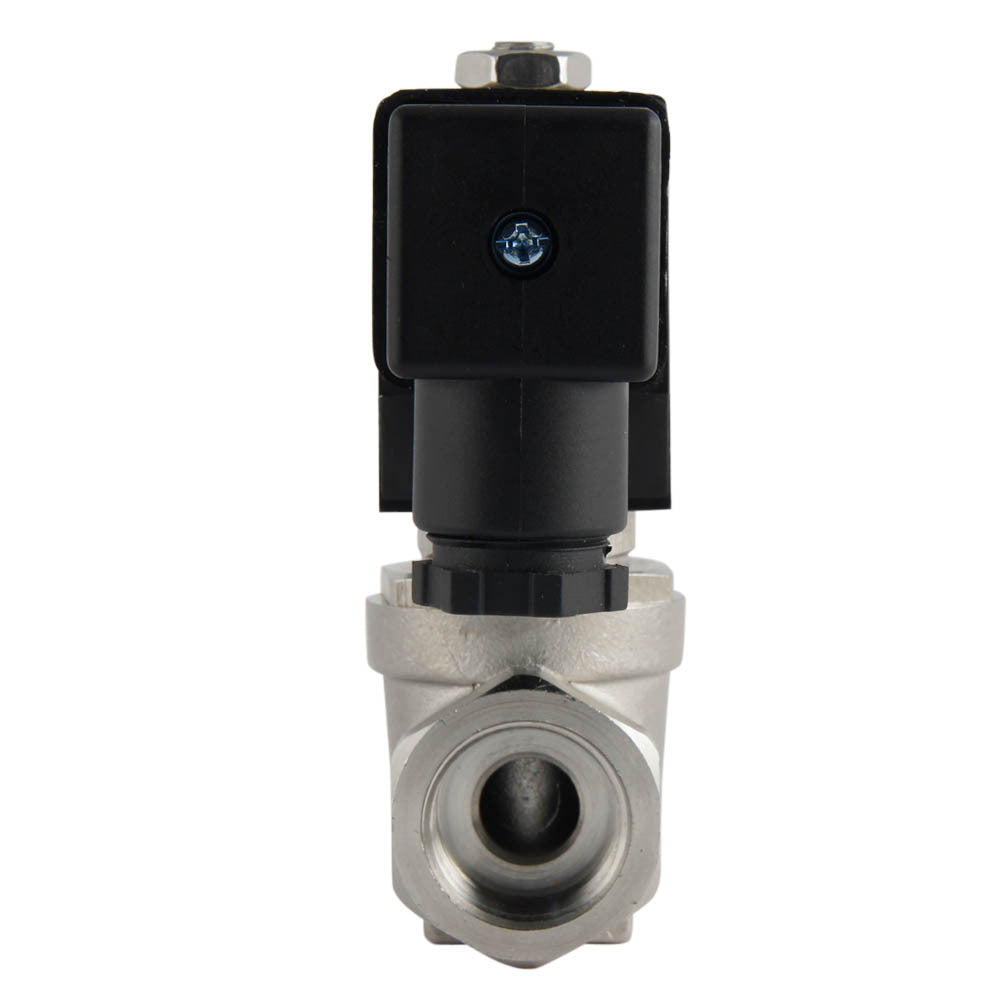

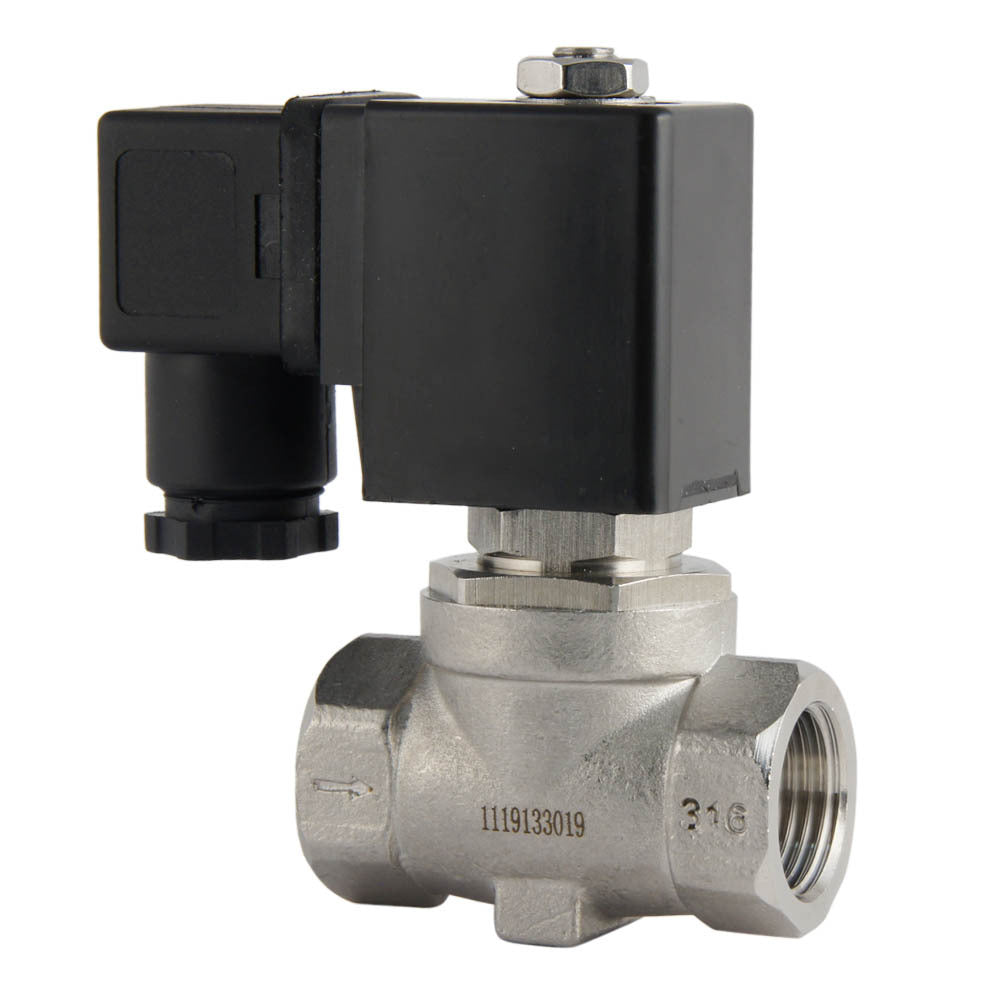

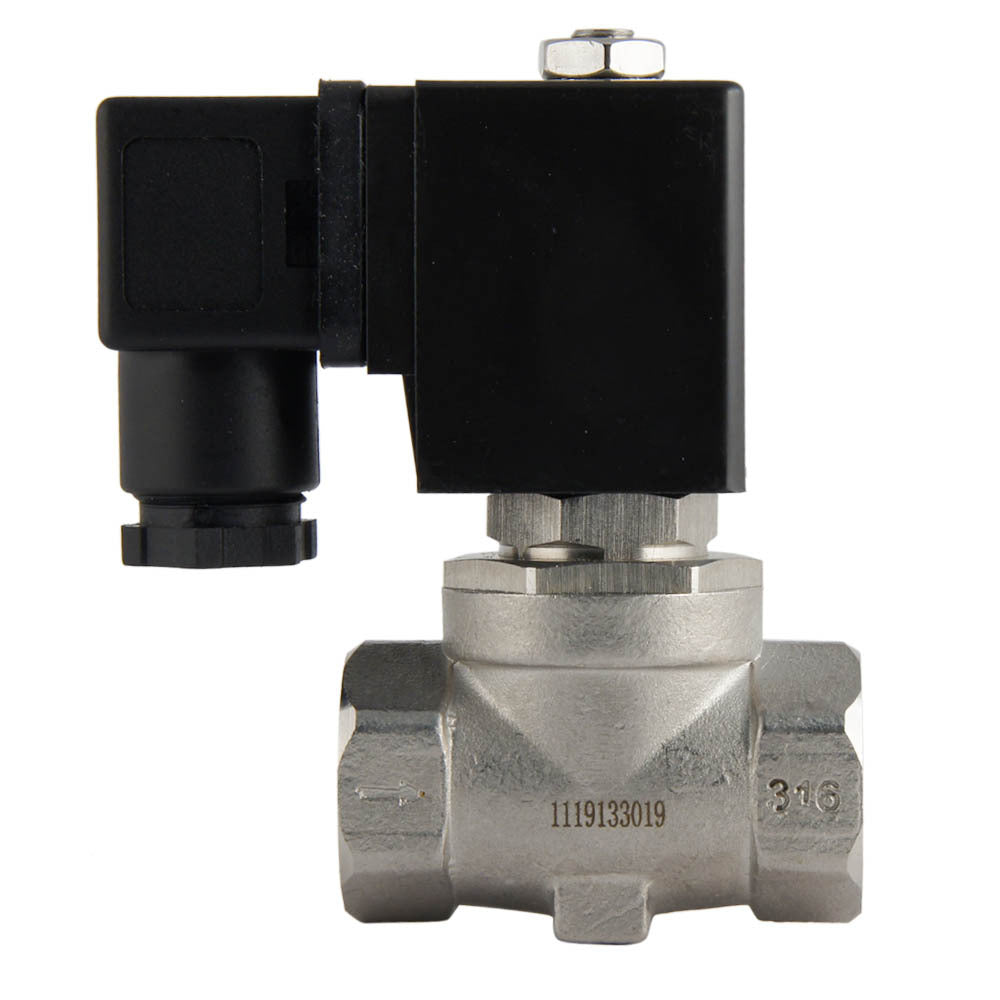

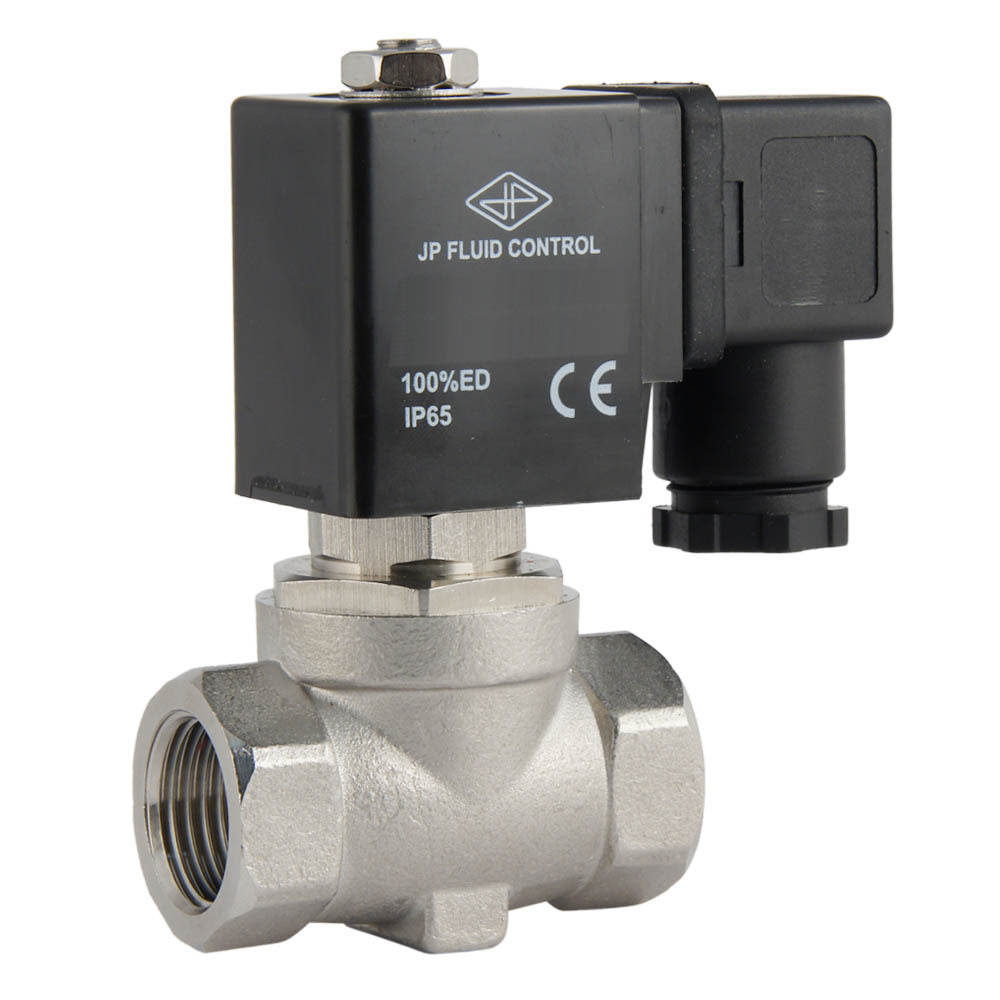

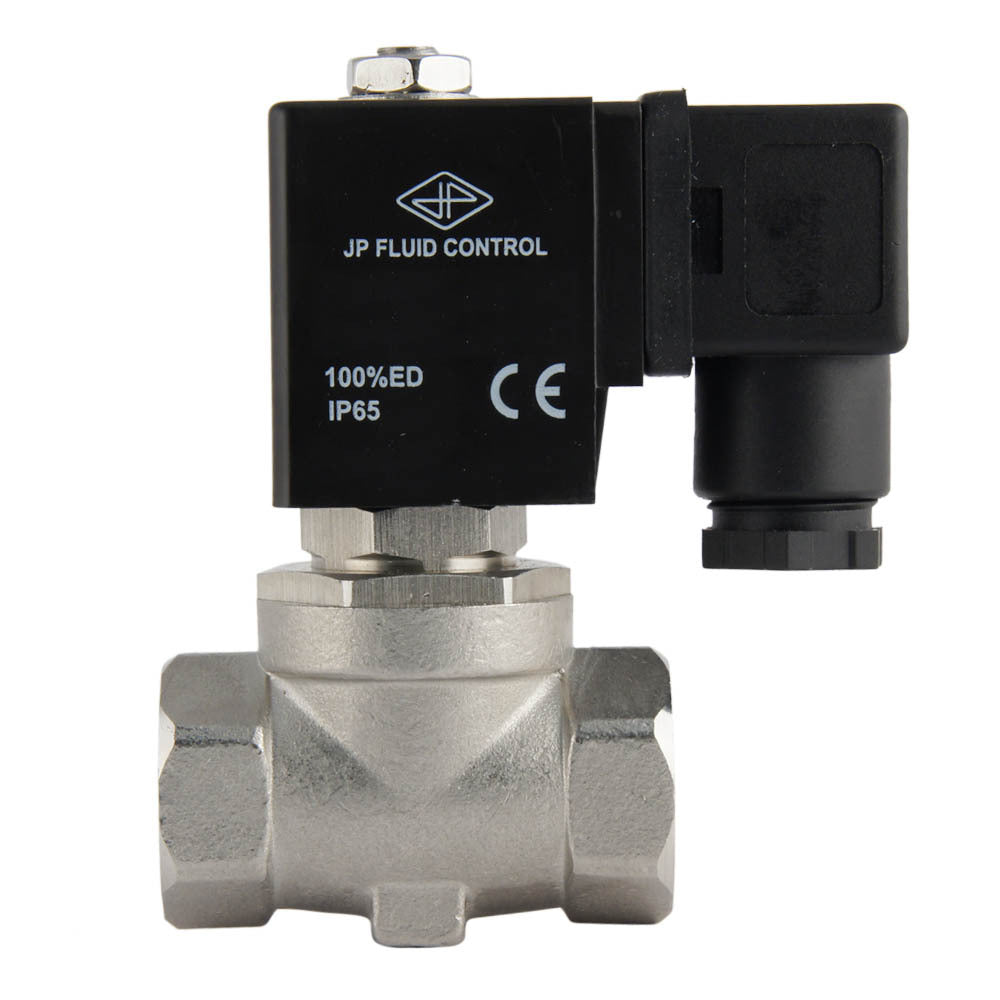

Se trata de una válvula solenoide de 2 vías de funcionamiento semidirecto de JP Fluid Control con roscas G 1/4 de pulgada y una bobina de 24 V CC. La válvula tiene una carcasa de acero inoxidable con junta de EPDM y un orificio de 8 mm (aproximadamente 1/4 de pulgada). La función de circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica tensión.
La válvula es adecuada para presiones de 0 - 10 bar (0 - 145 psi) y una temperatura máxima de 130° C (266° F). La válvula tiene un valor Kv de 1,02 m3/h, lo que se traduce en un caudal de 17 l/min a una presión diferencial de 1 bar (para agua). En unidades imperiales: Cv = 1,18, lo que significa 1,18 GPM @ 1 psi de caída de presión. Para aplicaciones sencillas, suele bastar con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas.
La carcasa de acero inoxidable es muy duradera, fuerte y resistente a una amplia gama de productos químicos, a excepción de las soluciones cloradas. La junta de EPDM (caucho monómero de etileno propileno dieno) es adecuada para fluidos neutros y muchos productos químicos, pero tiene poca resistencia a aceites y grasas. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula tiene un grado de protección IP65 si está correctamente conectada.
Pros
- Orificio relativamente grande (8 mm) para el tamaño compacto del cuerpo
- Las electroválvulas se abren y cierran muy rápido en comparación con muchos otros tipos de válvulas
- Se suministra con bobina y conector
- Las válvulas de accionamiento semidirecto funcionan a partir de 0 bar, lo que las hace adecuadas para sistemas de baja presión o alimentados por gravedad, circuitos cerrados de circulación o incluso vacíos bruscos.
- El EPDM es apto para agua (caliente), fluidos neutros y muchos productos químicos
- Buena protección contra el entorno gracias a la clasificación IP65
Contras
- El EPDM no es adecuado para aceites y grasas
- Si su diferencial de presión es siempre superior a 0,5 bar, una electroválvula de accionamiento indirecto podría ser una alternativa con un caudal mayor
- Las electroválvulas son muy sensibles a la suciedad y sólo pueden utilizarse con líquidos y gases limpios.
- Las electroválvulas consumen energía mientras están activadas y la bobina puede calentarse. Se recomienda un entorno de instalación bien ventilado para disipar el calor
Serie ST-SA
La válvula ST-SA es una electroválvula de 2/2 vías de accionamiento semidirecto y normalmente cerrada. La serie ST-SA puede utilizarse a partir de cero bar. El cuerpo está disponible en latón y acero inoxidable con junta de NBR, EPDM o FKM. El orificio es de 10,5 mm para las válvulas de latón y de 8 mm para las de acero inoxidable. Las electroválvulas ST-SA son compatibles con todas las bobinas de la serie CS1.
Las válvulas están disponibles con roscas BSP o NPT bajo pedido.
