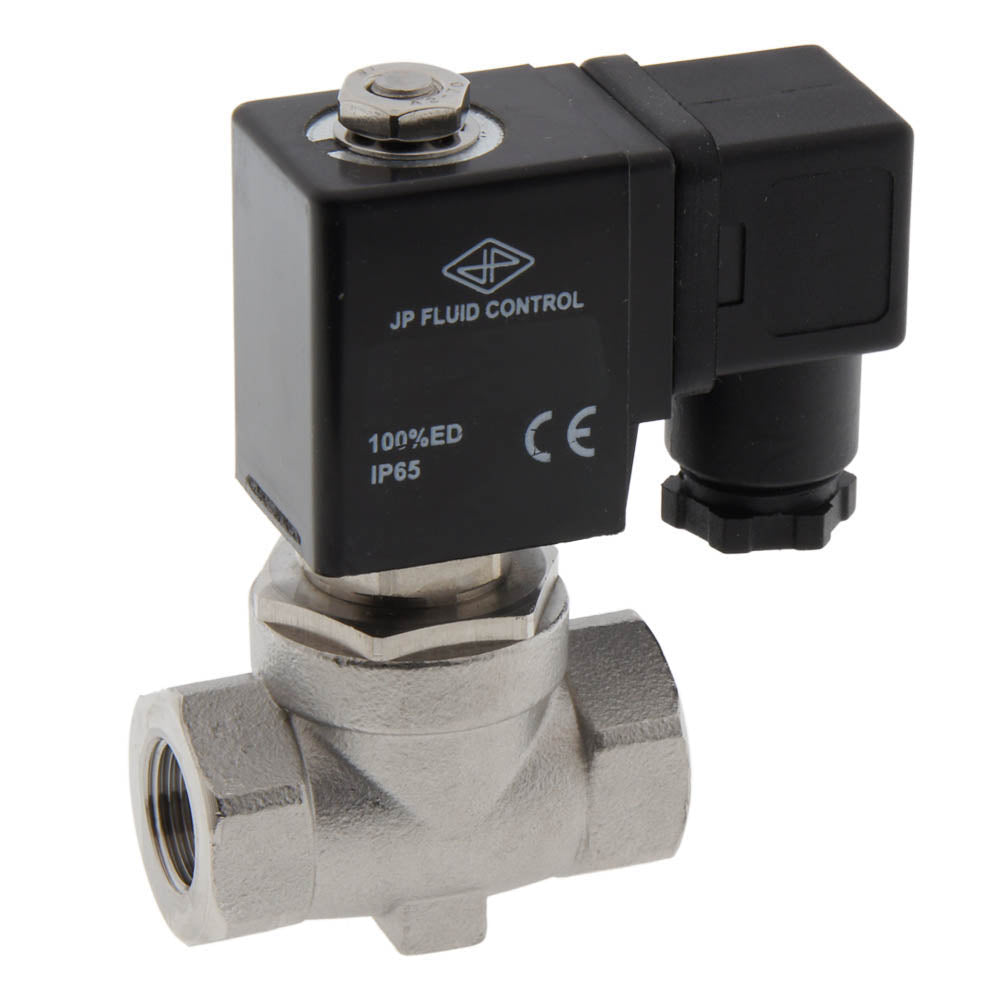

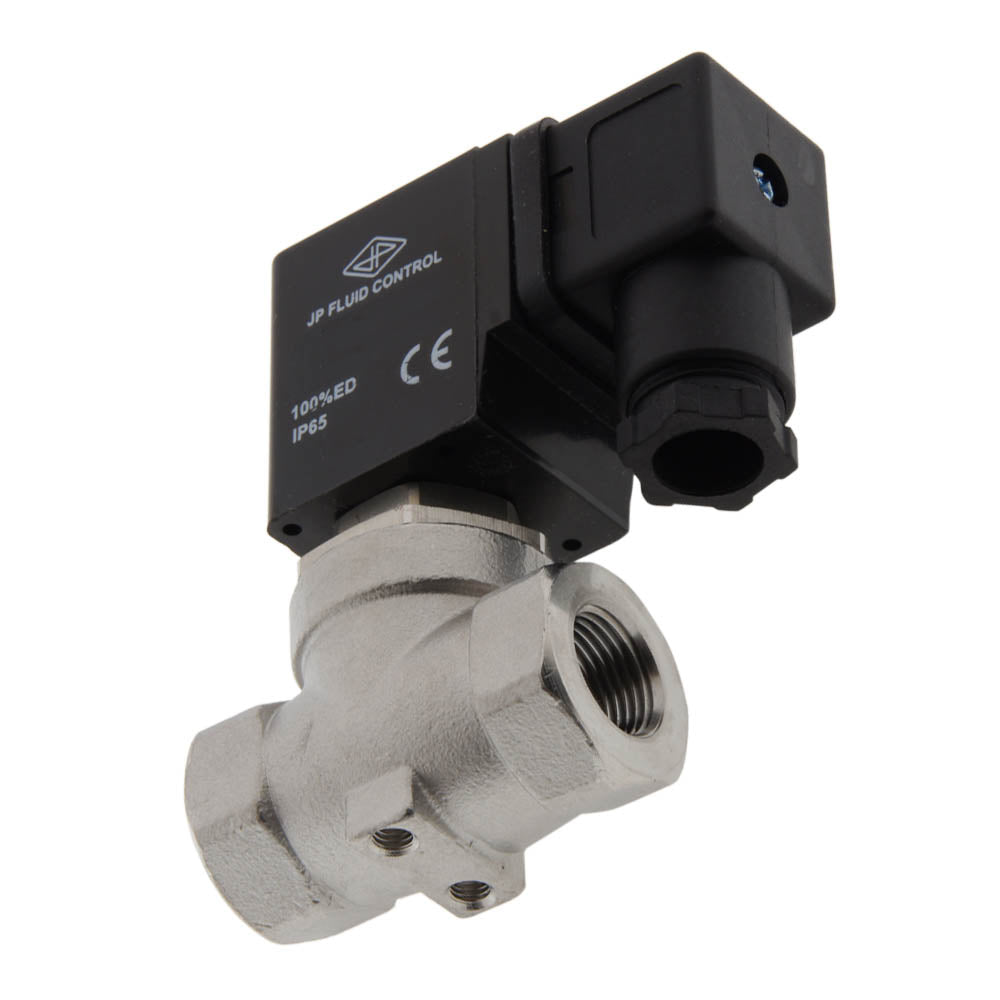

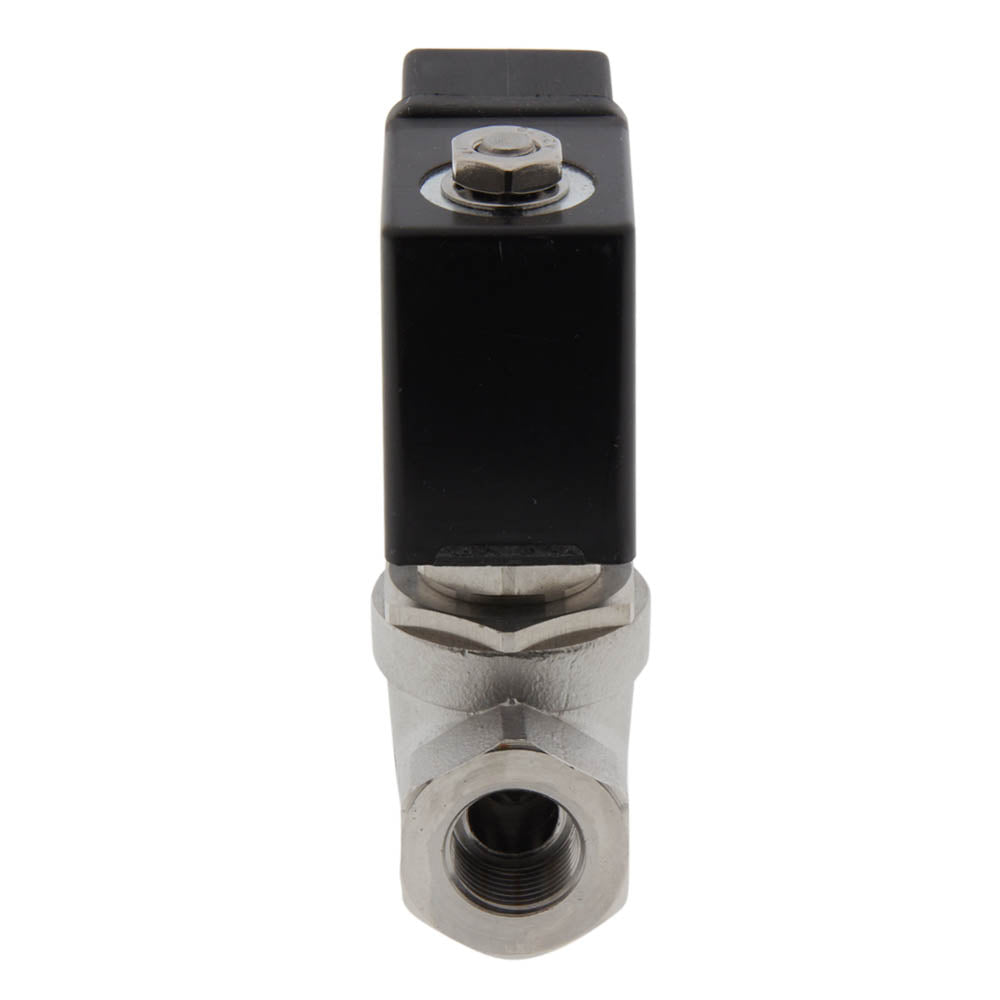

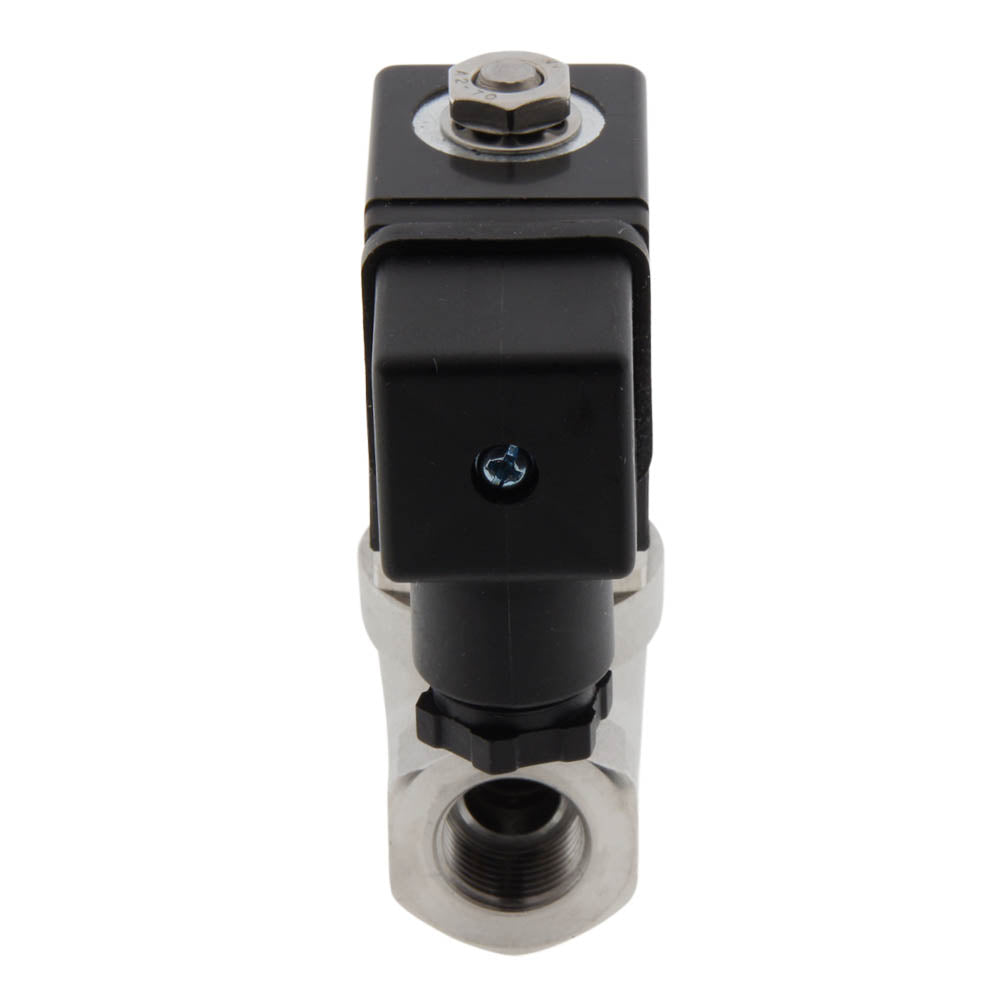

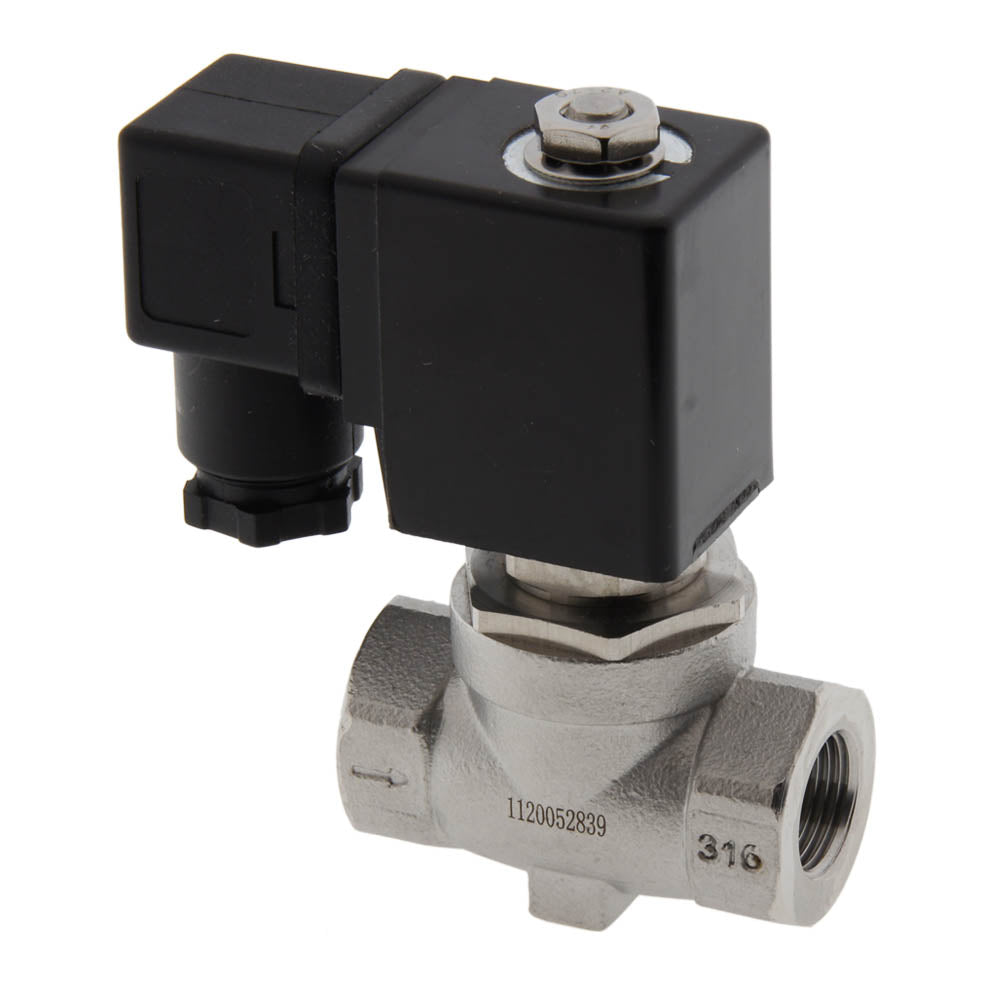

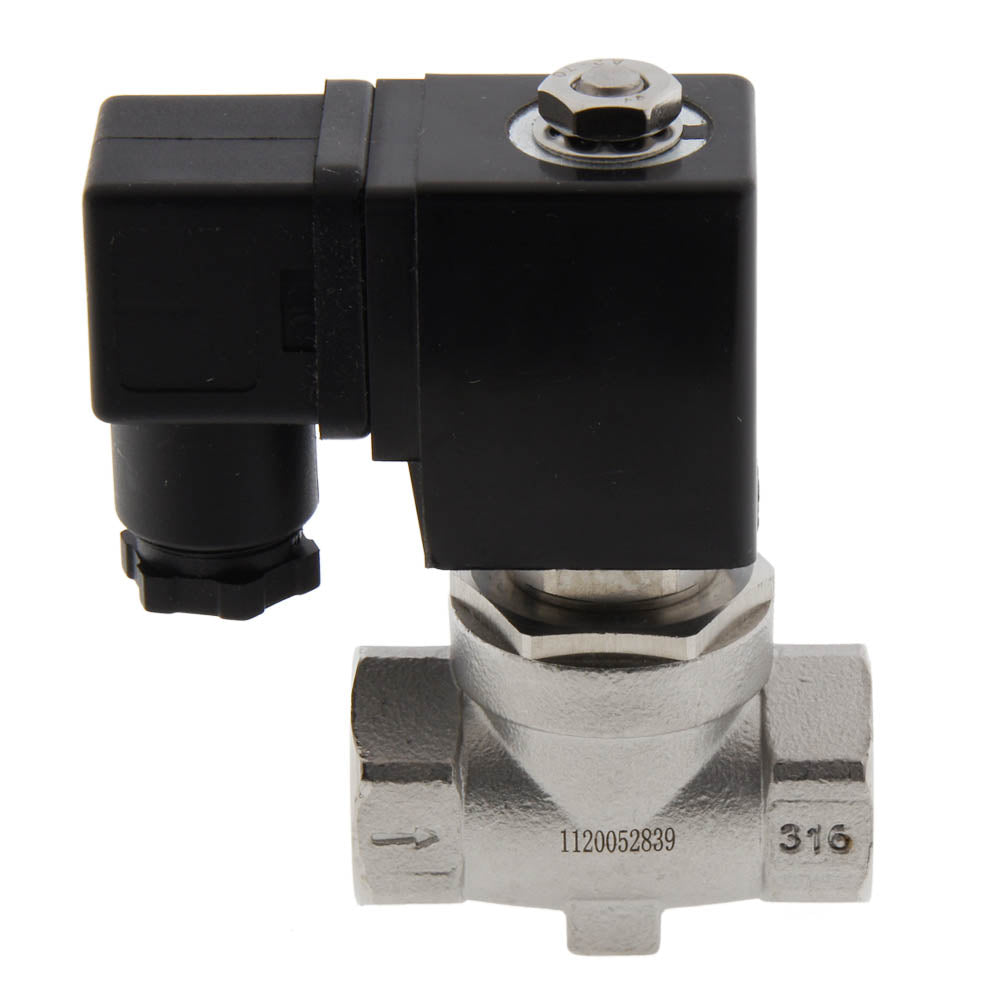

Electroválvula ST-SA 3/8'' acero inoxidable FKM 0-16bar 24V AC

Se trata de una válvula de solenoide de 2 vías de funcionamiento semidirecto de JP Fluid Control con rosca G de 3/8 pulgadas y una bobina de 24 V CA. La válvula tiene una carcasa de acero inoxidable con sellado de FKM (FPM) y un tamaño de orificio de 8 mm (aproximadamente 1/4 de pulgada). La función del circuito de la electroválvula es normalmente cerrada, lo que significa que la válvula se abre cuando se aplica la tensión.
La válvula es adecuada para presiones de 0 a 16 bar (0 a 232 psi) y una temperatura máxima de 120° C (248° F). La válvula tiene un valor Kv de 1,02 m3/h, lo que se traduce en un caudal de 17 l/min a una presión diferencial de 1 bar (para el agua). En unidades imperiales: Cv = 1,18, lo que significa 1,18 GPM @ 1 psi de caída de presión. Para aplicaciones sencillas, a menudo basta con seleccionar una válvula en función del tamaño de la rosca y el diámetro del orificio. Para un dimensionamiento más preciso, utilice el valor Kv con nuestra sencilla calculadora de dimensionamiento de válvulas.
La carcasa de acero inoxidable es muy duradera, fuerte y resistente a una amplia gama de productos químicos, a excepción de las soluciones de cloruro. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. La válvula tiene un grado de protección IP65 si está bien conectada.

Pros:

• Orificio relativamente grande (8 mm) para el tamaño compacto del cuerpo
• Las electroválvulas se abren y cierran muy rápido en comparación con muchos otros tipos de válvulas
• Se entrega con bobina y conector
• Las válvulas de accionamiento semidirecto funcionan a partir de 0 bar, lo que las hace aptas para sistemas de baja presión o alimentados por gravedad, circuitos cerrados de circulación o incluso vacíos bruscos
• Buena protección contra el medio ambiente gracias al grado de protección IP65

Contras:

• Si su diferencial de presión es siempre superior a 0,5 bar, una electroválvula de accionamiento indirecto podría ser una alternativa con un mayor caudal
• Las electroválvulas son muy sensibles a la suciedad y sólo pueden utilizarse con líquidos y gases limpios
• Las electroválvulas utilizan energía mientras están activadas y la bobina puede calentarse. Se recomienda un entorno de instalación bien ventilado para disipar el calor

Serie ST-SA

La válvula ST-SA es una electroválvula de 2/2 vías de accionamiento semidirecto y normalmente cerrada. La serie ST-SA puede utilizarse desde cero bar. El cuerpo está disponible en latón y acero inoxidable con una junta de NBR, EPDM o FKM. El orificio es de 10,5 mm para las válvulas de latón y de 8 mm para las de acero inoxidable. Las electroválvulas ST-SA son compatibles con todas las bobinas de la serie CS1.
Las válvulas están disponibles con roscas BSP o NPT bajo pedido.
