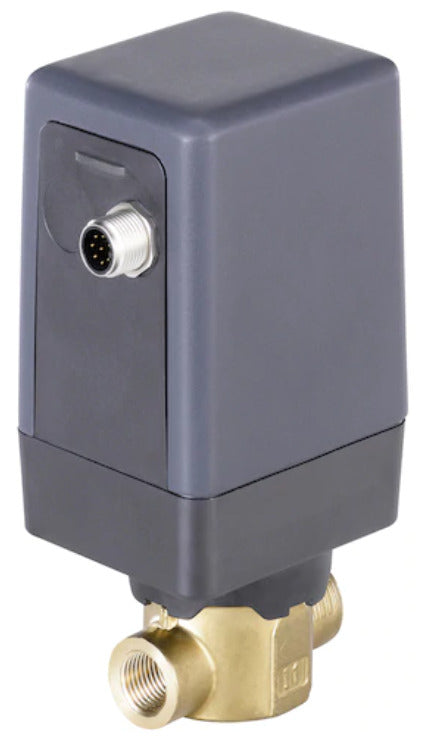

Válvula de Globo de Control de Procesos Integrada Proporcional de 2 Vías de Latón G 1/4 Pulgada 24VDC 3280 320484
Válvula de globo Bürkert 2/2 vías (tipo 3280) con puertos de rosca hembra G 1/4 pulgadas. Diseñada para el control de flujo proporcional con un controlador de proceso integrado. Para temperaturas de medios que van de 0 a 70°C (32 a 158°F) a una presión diferencial de 0 a 6 bar. Carcasa de latón con sellado PEEK/EPDM y un orificio de 1 mm. El valor Kv es 0,03 m3/h. La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC, controlada a través de un protocolo de bus de campo CANopen y con una señal de valor actual de proceso de 0-10 V, suministrada por un sensor externo (se debe utilizar un sensor PNP). Utiliza el protocolo de bus de campo como interfaz para la comunicación con el hardware.
- Precio normal
- €710,26
- Precio normal
- €586,99
Descripción
Esta válvula de control proporcional Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de proceso de consigna, como una temperatura o presión. Se debe utilizar una entrada de bus de campo (CANOpen) para los valores de proceso actuales y de consigna. El valor actual se puede monitorear a través de una salida de bus de campo (CANOpen). Además, esta versión se puede configurar utilizando el protocolo de bus de campo (CANOpen) (específico de Burkert). Esto permite, por ejemplo, ajustar los parámetros PID. Esta válvula de control proporcional Bürkert tiene un controlador PID integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de proceso de consigna, como una temperatura o presión. Se debe utilizar una señal de entrada de 0-10 V para el valor de proceso actual. El valor de consigna de la válvula se configura y la salida se monitorea a través de un bus de campo digital (CANOpen). Esto permite, por ejemplo, ajustar los parámetros PID.
La válvula de 2 vías tiene roscas hembra G 1/4 pulgadas y un orificio interno de 1 mm. Esto da como resultado un valor Kv de 0,03 m3/h (valor Cv 0,03468 GPM). Utiliza nuestra calculadora Kv para determinar el valor Kv óptimo para su presión y caudal.
El movimiento angular del motor se convierte en movimiento translacional con la ayuda de una espiga roscada que está rígidamente conectada a la espiga de la válvula. La espiga de la válvula está conectada a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya por debajo del asiento y no entre en contacto con el actuador. La posición de la válvula es accionada por un motor paso a paso y mantiene una posición con una pérdida de energía mínima. Esto hace que esta válvula sea muy eficiente energéticamente.
La válvula se opera eléctricamente con una tensión de alimentación de 24 V CC. Las conexiones eléctricas en el actuador son un conector macho M12 de 5 pines y un conector hembra M12 de 5 pines.
Se puede utilizar para temperaturas de medios de 0 a 70°C (32 a 158°F) a una presión de 0 a 6 bar (0 a 87 psi). La carcasa está hecha de latón y tiene un sellado PEEK/EPDM.
La válvula tarda 2,5 segundos en pasar de la posición completamente abierta a la completamente cerrada. El flujo pasa por debajo del asiento. Son adecuados para el control de medios limpios que no reaccionan con los materiales de la carcasa y de sellado. La temperatura ambiente varía de -10 a 60°C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.
Pros:
- Tiempo de respuesta rápido
- Equipado con un controlador de proceso integrado
- Utiliza un protocolo de bus de campo (CANOpen) como interfaz de parametrización
- El actuador cuenta con una función de ahorro de energía
- Adecuado para el control de procesos debido a la función PID integrada
- La pantalla LED indica la posición de la válvula
Contras:
- Sensible a la suciedad, por lo que se debe aplicar un filtro aguas arriba (≤ 0,3 mm)
Serie 3280
La serie 3280 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Solo se puede controlar un medio limpio, líquido o gaseoso, que no reaccione con los cuerpos y materiales de sellado. Estas válvulas de globo motorizadas son ideales para el control de flujo proporcional con orificios que van de 2 a 10 mm. El movimiento angular del motor se convierte en movimiento translacional con la ayuda de una espiga roscada que está rígidamente conectada a la espiga de la válvula. La espiga de la válvula está conectada a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya por debajo del asiento y no entre en contacto con el actuador. Estas son adecuadas para presiones de operación que van de 0 a 6 bar (0 a 87 psi) y temperaturas de medios que van de 0 a 70 °C (32 a 158 °F). El tipo 3280 está disponible como válvula ON/OFF estándar o válvula proporcional, como una versión con posicionador integrado y como una versión con controlador de proceso integrado. Estas válvulas de control están disponibles en acero inoxidable y en diseño de latón.
