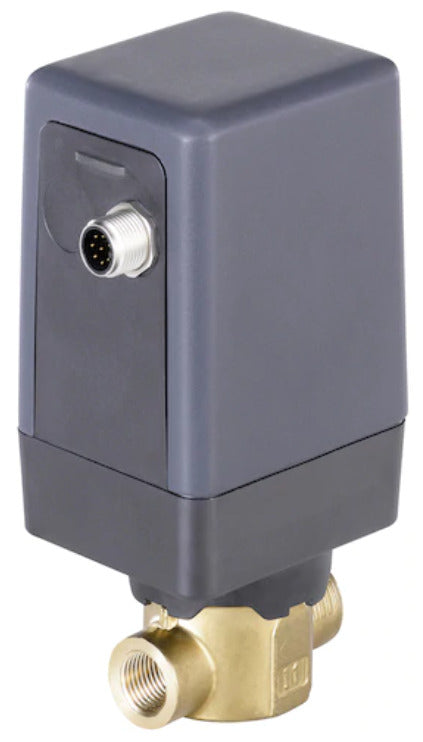

Válvula de Globo Proporcional Integrada con Posicionador de 2 Vías de Latón G 1/4 Pulgada 24VDC 3280 335016
Válvula de globo de 2/2 vías Bürkert (tipo 3280) con puertos roscados hembra G 1/4 pulgadas. Diseñada para el control proporcional del flujo con un módulo de posicionador integrado. Para temperaturas de medios que van de 0 a 70 °C a una presión diferencial de 0 a 6 bar. Carcasa de latón con sellado NBR y un orificio de 3 mm. El valor Kv es de 0.3 m3/h. La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC, controlada mediante una señal de entrada de 4-20 mA y utiliza el protocolo de parametrización buS como protocolo. La electrónica integrada proporciona una señal de salida (retroalimentación) de 4-20 mA.
- Precio normal
- €729,62
- Precio normal
- €602,99
Descripción
Esta válvula de control proporcional de Bürkert tiene un posicionador integrado. Esto significa que la válvula controla automáticamente la tasa de apertura para alcanzar un valor de posición de consigna. Se debe utilizar una señal de entrada de 4-20 mA para el valor de consigna. La posición de la válvula se puede supervisar mediante una señal de salida de 4-20 mA. Además, esta versión utiliza un protocolo de comunicación de bus de campo (büS) para la parametrización. Esta versión de 'posicionador' no incluye un controlador para optimizar un valor de proceso externo como una temperatura (consulte la versión de 'control de procesos').
La válvula de 2 vías tiene roscas hembra G 1/4 pulgadas y un orificio interno de 3 mm. Esto da como resultado un valor Kv de 0.3 m3/h (valor Cv 0.3468 GPM). Utilice nuestra calculadora Kv para determinar el valor Kv óptimo para su presión y caudal.
El movimiento angular del motor se convierte en movimiento de traslación con la ayuda de un husillo roscado que está rígidamente conectado al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya debajo del asiento y no entre en contacto con el actuador. La posición de la válvula de globo se acciona mediante un motor paso a paso y mantiene una posición con una pérdida de potencia mínima. Esto hace que esta válvula sea altamente eficiente en términos de energía.
La válvula se acciona eléctricamente con una tensión de alimentación de 24 V CC. La conexión eléctrica en el actuador es un conector macho M12 de 8 pines.
Se puede utilizar para temperaturas de medios de 0 a 70 °C a una presión de 0 a 15 bar. La carcasa está hecha de latón y tiene un sellado NBR.
La válvula tarda 2.5 segundos en pasar de la posición completamente abierta a la posición completamente cerrada. El flujo pasa por debajo del asiento. Son adecuadas para el control de medios limpios que no reaccionan con los materiales de la carcasa y del sello. La temperatura ambiente varía de -10 a 60 °C. Consulte el manual de instrucciones para encontrar el ciclo de trabajo adecuado dentro del rango de temperatura.
Ventajas:
- Tiempo de respuesta rápido
- Equipada con un posicionador integrado
- Utiliza un protocolo de bus de campo (büS) como interfaz de parametrización
- La función de ahorro de energía del actuador
- La pantalla LED indica la posición de la válvula
Desventajas:
- Sensible a la suciedad, por lo que se debe aplicar un filtro aguas arriba (≤ 0.3 mm)
Serie 3280
La serie 3280 de Burkert está diseñada para controlar el caudal de medios líquidos y gaseosos. Solo se pueden controlar medios limpios, líquidos o gaseosos, que no reaccionen con los cuerpos y materiales de sellado. Estas válvulas de globo motorizadas son ideales para el control proporcional del caudal con orificios que van desde 2 hasta 10 mm. El movimiento angular del motor se convierte en movimiento de traslación con la ayuda de un husillo roscado que está rígidamente conectado al husillo de la válvula. El husillo de la válvula está conectado a un cono de control que afecta el tamaño del orificio. El sello de elastómero está conectado directamente al cono de control para que el medio fluya debajo del asiento y no entre en contacto con el actuador. Estas son adecuadas para presiones de funcionamiento que van de 0 a 6 bar y temperaturas de medios que van de 0 a 70 °C. El tipo 3280 está disponible como una válvula estándar ON/OFF o proporcional, como una versión con posicionador integrado y como una versión con controlador de proceso integrado. Estas válvulas de control están disponibles en acero inoxidable y latón.
