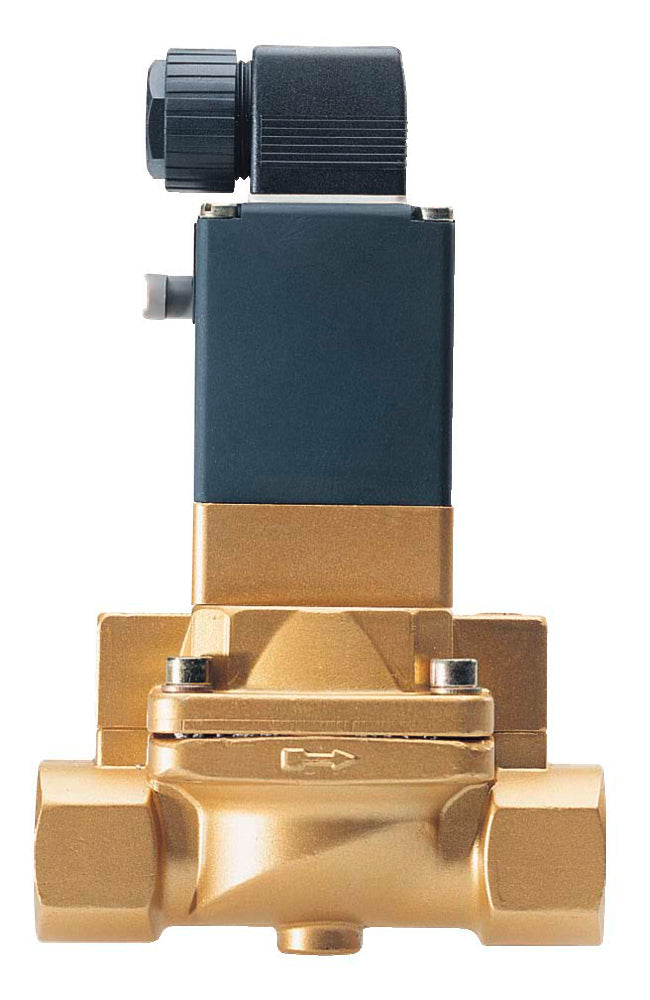

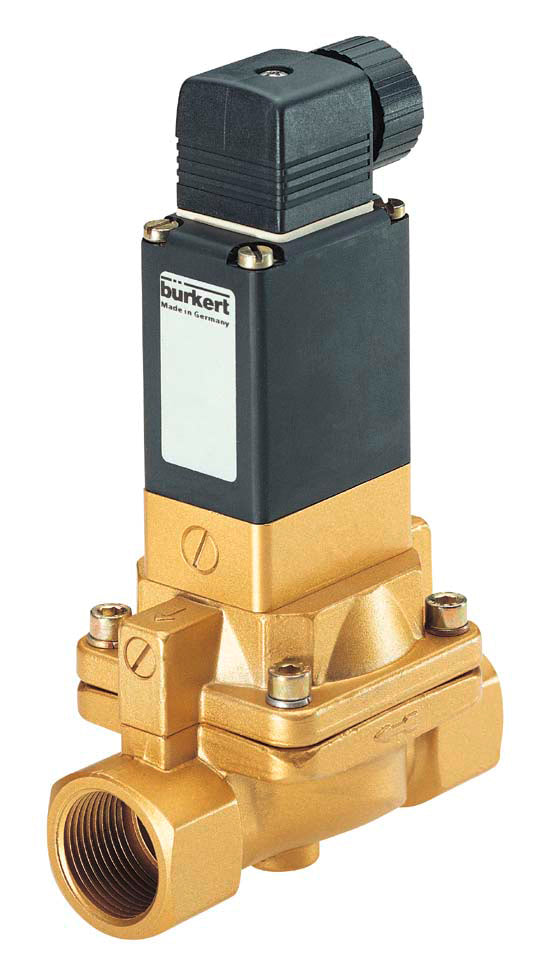

Electroválvula de latón G1/2'' 24V DC NBR 0,2-10bar - Burkert 5282 134430
Fiable electroválvula Bürkert de 2/2 vías (tipo 5282) con rosca G1/2 pulgadas y bobina de 24V DC. Puede utilizarse en configuración NC y NO. Gracias al diseño de separación de medios, la válvula es adecuada para medios ligeramente contaminados (máx. 80°C) y una presión de funcionamiento de 0,2-10 bar (funcionamiento indirecto). Carcasa de latón con junta de NBR. El orificio es de 13 mm y el valor Kv es de 4m3/h (66,7 l/min a dP=1 bar, agua). Botón de anulación manual estándar y tiempos de apertura y cierre ajustables. Cumple todos los requisitos europeos en materia de agua potable.
Nota: Conector DIN no incluido
- Precio normal
- €203.27
- Precio normal
- €167.99
Descripción
Electroválvula Burkert de 2/2 vías de accionamiento indirecto con cuerpo de latón, rosca de 1/2 pulgada y bobina de 24V DC. La función del circuito de la electroválvula es ajustable a normalmente cerrada o normalmente abierta. Adecuado para sistemas con una presión de funcionamiento de 0,2 bar a 10 bar y una temperatura máxima de 80 °C. Para su correcto funcionamiento, esta válvula de accionamiento indirecto requiere una presión diferencial positiva de 0,2 bar. Para un sistema cerrado, como una unidad de refrigeración, es más adecuada una válvula de accionamiento directo o una válvula de bola eléctrica. El orificio es de 13 mm y el valor Kv es de 4m3/h. El valor Kv se utiliza para calcular el caudal: a 1 bar de presión diferencial (agua) el caudal es de aproximadamente 66,7 l/min.
La electroválvula Bürkert 5282 se utiliza para las aplicaciones más exigentes. La válvula está construida para durar. Gracias a la membrana separadora y a los grandes orificios de pilotaje, la válvula puede utilizarse para medios ligeramente contaminados, lo que es imposible para la mayoría de los tipos de electroválvulas. La separación de medios hace que la 5282 sea también adecuada para medios agresivos. Otras características interesantes son el accionamiento manual de serie y los tiempos de apertura y cierre ajustables. Además, la función del circuito puede cambiarse fácilmente de NC a NO, simplemente girando la válvula piloto de 3/2 vías situada en la parte superior del cuerpo de la válvula principal. La válvula 5282 está disponible con una amplia variedad de carcasas y materiales de sellado. La carcasa de latón cumple todos los requisitos europeos en materia de agua potable.
Esta válvula tiene una junta de NBR. El NBR es adecuado para el agua fría, el aire comprimido y los aceites. Para muchos otros fluidos, el FKM (Viton) o el EPDM tienen mejores propiedades generales.
Consulte la tabla de resistencia química para otros medios.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén energizados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Ventajas importantes
- La carcasa de latón cumple todos los requisitos europeos en materia de agua potable
- Muy fiable gracias a su diseño robusto y al diseño de separación de medios
- Puede utilizarse con medios ligeramente contaminados o agresivos
- Cambia fácilmente entre NC y NO girando la parte superior 180 grados
- Equipado de serie con un mando manual bloqueable
- Los tiempos de respuesta (apertura y cierre) pueden ajustarse por separado (¡sin golpes de ariete!)
- Diseño Bürkert: fiabilidad y durabilidad probadas
Aplicaciones
- Tratamiento del agua/de las aguas residuales
- Procesamiento químico
- Construcción naval (sistemas de lubricación centralizada)
- Control de la contaminación (sistemas de filtrado)
- Separador en sistemas de agua potable
- Industria cerámica
- Tecnología offshore
Importante
- Utilice líquidos o gases limpios. Las electroválvulas son muy sensibles a la suciedad.
- No alimente la bobina cuando ésta sea retirada de la válvula. La bobina se sobrecalienta y puede quemarse.
- Las válvulas de accionamiento indirecto necesitan una presión diferencial para funcionar. Un sistema cerrado, como un sistema de calefacción central, suele tener una presión diferencial desconocida y probablemente demasiado baja.
- Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.
Descripciones
| Término | Descripción | ||||||||||||||||||
| Válvula solenoide | Válvula de accionamiento electromecánico. Se utiliza una corriente eléctrica a través de un solenoide para abrir o cerrar la válvula. | ||||||||||||||||||
| Operado indirectamente | Las electroválvulas indirectas o servoaccionadas utilizan la presión diferencial del medio para abrir o cerrar la válvula. La presión diferencial mínima suele ser de 0,5 bares. Dado que se utiliza la presión del fluido, una bobina relativamente pequeña puede hacer funcionar un gran diafragma y, por tanto, un gran caudal. | ||||||||||||||||||
| 2/2 vías | 2 puertos (entrada y salida) y 2 posiciones (abierto y cerrado). | ||||||||||||||||||
| NBR | El material de la junta es NBR (caucho de nitrilo). Apto para aire, agua y aceites. El NBR es inadecuado para el ozono o la acetona. El EPDM es preferible el agua caliente, el vapor y las sustancias alcalinas. Para la mayoría de los demás medios, el FKM (Viton) es una alternativa más resistente y duradera. Vea el resumen de compatibilidad de materiales. | ||||||||||||||||||
| 24V DC | 24 voltios DC. Para la mayoría de los tipos de válvulas hay disponibles diferentes bobinas (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilice siempre la fuente de alimentación correcta. | ||||||||||||||||||
| Kv-value | Caudal (m3/h) de agua de 20°C a través de la válvula con una pérdida de carga de 1 bar. El caudal se puede calcular con la fórmula: Q=Kv√dp. Ejemplo: El caudal de una válvula con Kv=0,5 en un sistema con una presión de entrada de 2 bares y una salida libre se puede calcular con: 0,5√2=0,7m3/h, es decir, 12 litros/min. Para los gases hay que utilizar otra fórmula, el caudal será mayor. Una herramienta práctica para determinar el valor de Kv necesario es nuestra calculadora de tamaño de válvulas. | ||||||||||||||||||
| 1/2 pulgada | Rosca de tubo G1/2 pulgadas (BSPP). Determine el tamaño de la válvula en función del caudal deseado y del diámetro de la tubería. Gracias a la gama de racores, podrá conectar la válvula al tipo de tubería que desee.
|
Nota: este producto se fabrica por encargo y, por lo tanto, lamentablemente no se puede devolver.
