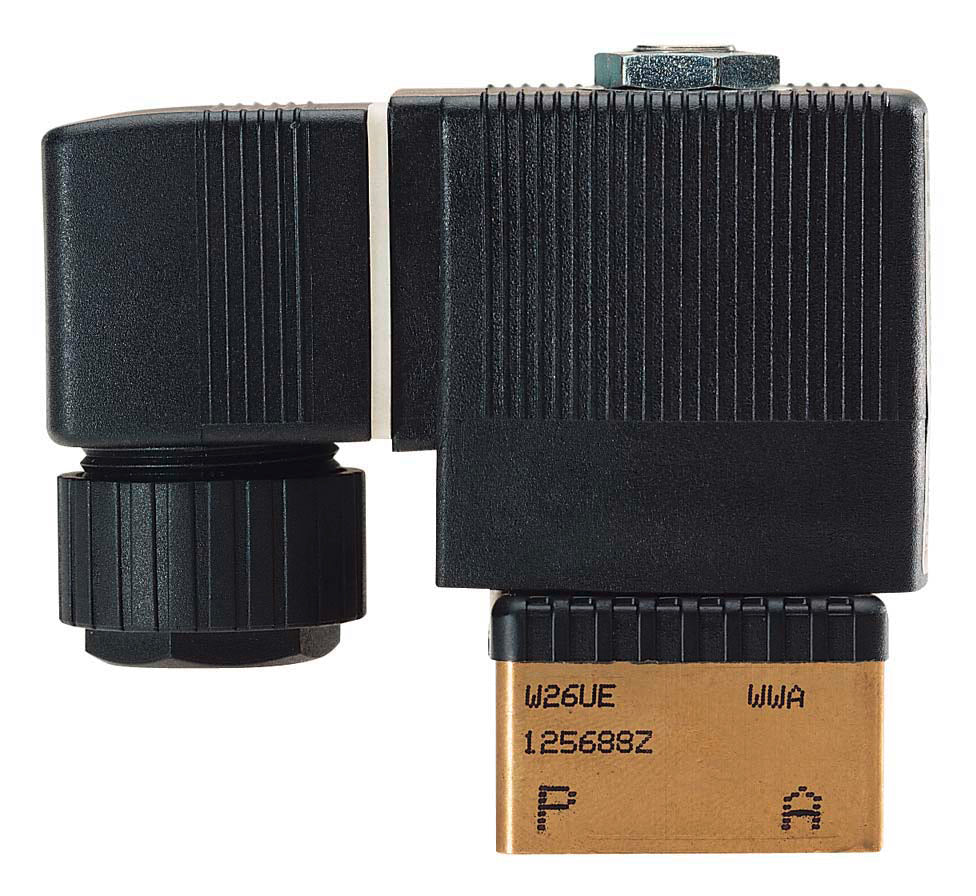

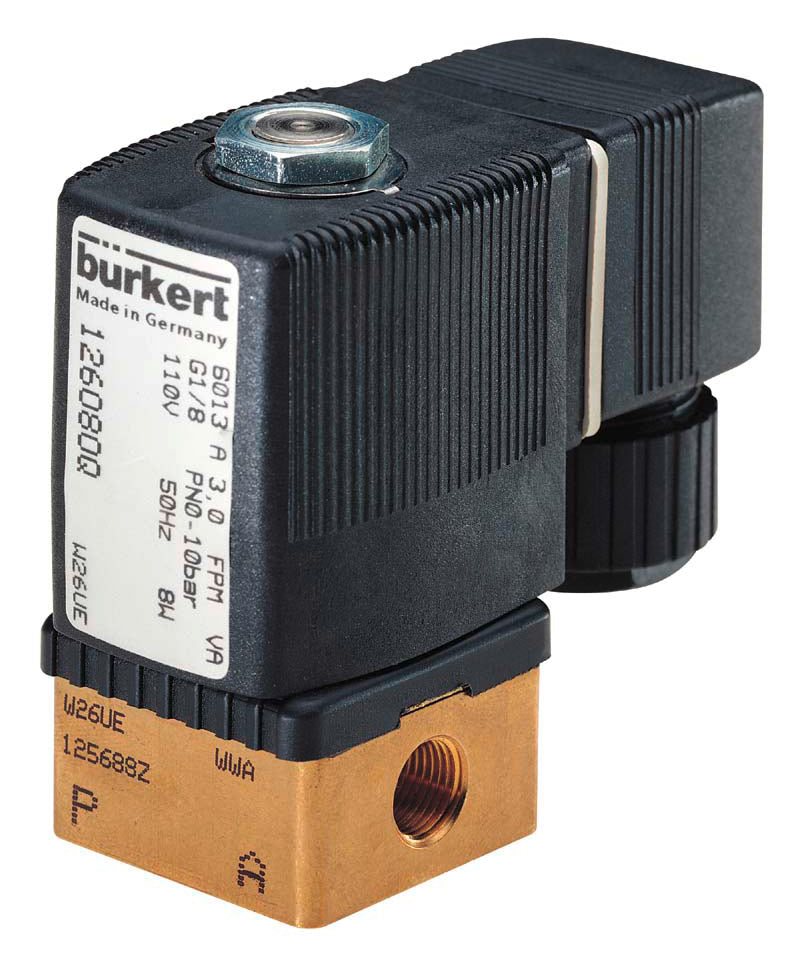

G1/4'' 24V DC Electroválvula de latón NBR 0-0,5bar Gas - Burkert 6013 266293
Electroválvula Bürkert de 2/2 vías (tipo 6013) con rosca G1/4 pulgadas y bobina de 24 V CC. Normalmente cerrado (se abre cuando recibe corriente). La válvula puede utilizarse en aparatos de gas y cuenta con la homologación DVGW (EN 161). Adecuado para diversos gases inflamables a una presión de funcionamiento de 0-0,5 bar (funcionamiento directo). Carcasa de latón con junta de NBR. El orificio es de 6 mm, el valor Kv es de 0,55 m3/h.
Nota: Conector DIN no incluido
- Precio normal
- €117.36
- Precio normal
- €96.99
Descripción
Electroválvula Burkert de 2/2 vías de accionamiento directo con cuerpo de latón, roscas de 1/4 de pulgada y bobina de 24 V CC. La función de circuito de la electroválvula es normalmente cerrada (se abre cuando recibe tensión eléctrica). Esta versión está especialmente diseñada como válvula de cierre de seguridad para gases inflamables, como gas ciudad, gas urbano, gases licuados o hidrógeno. La válvula tiene un filtro de partículas adicional en el lado de entrada para evitar que las pequeñas partículas de suciedad afecten al funcionamiento de la válvula. La válvula cuenta con la homologación DVGW (según EN 161). Adecuado para sistemas con una presión de funcionamiento de 0 bar a 0,5 bar y una temperatura máxima de 80 °C. El orificio es de 6 mm y el valor Kv es de 0,55m3/h. El valor Kv se utiliza para calcular el caudal: a 1 bar de presión diferencial (agua), el caudal es de aproximadamente 9,2 l/min.
Esta válvula tiene una junta de NBR. El NBR es apto para agua fría, aire comprimido y aceites. Para muchos otros fluidos, el FKM (Viton) o el EPDM tienen mejores propiedades generales.
Consulte la tabla de resistencia química para otros medios.
Las electroválvulas son válvulas controladas eléctricamente que se abren o cierran mediante una corriente eléctrica a través de un solenoide (bobina). Mientras estén alimentados eléctricamente, consumen energía. Se abren y cierran rápidamente. Son sensibles a la suciedad y sólo pueden utilizarse con líquidos o gases limpios.
Ventajas importantes
- El diseño compacto y la amplia gama de opciones hacen que la 6013 sea adecuada para una gama extrema de aplicaciones
- Funciona sin diferencial de presión
- La válvula puede utilizarse en aparatos de gas y cuenta con la homologación DVGW (EN 161)
- Diseño Bürkert: fiabilidad y durabilidad probadas
Importante
- Utilizar líquidos o gases limpios. Las electroválvulas son muy sensibles a la suciedad.
- No alimente la bobina cuando ésta esté desmontada de la válvula. La bobina se sobrecalentará y puede quemarse.
- Asegúrese de que la válvula es adecuada para la aplicación y de que los materiales son adecuados para el medio y la temperatura.
Visión general de la serie 6013 de Bürkert
La válvula 6013 es uno de los tipos de electroválvula Burkert más populares. Se trata de una electroválvula de émbolo compacta de accionamiento directo que funciona sin presión diferencial sobre la válvula. Puede utilizarse para aplicaciones de baja presión, pero también hay versiones que funcionan hasta 25 bares. La válvula está diseñada para caudales pequeños con tamaños de puerto de G 1/8" a G 3/8" y tamaños de orificio de 2 a 6 mm. Además de las versiones roscadas en línea, existe un diseño especial de brida SFB que permite la instalación de varias válvulas en un único colector. Además de las versátiles versiones estándar, la 6013 está disponible con opciones como homologación ATEX, homologación para gases DVGW, bobina de impulsos (enclavamiento), accionamiento manual auxiliar, función de patada y caída (reducción de energía), versiones para temperaturas extremas y versiones sin aceite ni grasa para aplicaciones de oxígeno, vacío y análisis.
Descripciones
| Plazo | Descripción | ||||||||||||||||||
| Válvula solenoide | Válvula de accionamiento electromecánico. Se utiliza una corriente eléctrica a través de un solenoide para abrir o cerrar la válvula. | ||||||||||||||||||
| Funcionamiento directo | El solenoide tira de un émbolo ferromagnético. Esto abrirá o cerrará el orificio directamente. No requiere presión diferencial (funciona a partir de 0 bar). | ||||||||||||||||||
| 2/2 vías | 2 puertos (entrada y salida) y 2 posiciones (abierto y cerrado). | ||||||||||||||||||
| Normalmente cerrado | La válvula se abre cuando la bobina recibe corriente (Normalmente Cerrada o NC). | ||||||||||||||||||
| NBR | El material de la junta es NBR (caucho de nitrilo). Apto para aire, agua y aceites. El NBR es inadecuado para el ozono o la acetona. EPDM es preferible agua caliente, vapor y sustancias alcalinas. Para la mayoría de los demás medios, el FKM (Viton) es una alternativa más resistente y duradera. Ver el resumen de compatibilidad de materiales. | ||||||||||||||||||
| 24V DC | 24 voltios CC. Para la mayoría de los tipos de válvulas se dispone de diferentes bobinas (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilice siempre la fuente de alimentación correcta. | ||||||||||||||||||
| Kv-value | Caudal (m3/h) de agua a 20°C a través de la válvula con una pérdida de carga de 1 bar. El caudal puede calcularse con la fórmula Q=Kv√dp. Ejemplo: El caudal de una válvula con Kv=0,5 en un sistema con una presión de entrada de 2 bar y una salida libre puede calcularse con: 0,5√2=0,7m3/h, o 12 litros/min. Para los gases hay que utilizar otra fórmula, el caudal será mayor. Una herramienta práctica para determinar el valor de Kv necesario es nuestra Calculadora de dimensionamiento de válvulas. | ||||||||||||||||||
| 1/4 pulgadas | Rosca de tubo G1/4 pulgadas (BSPP). Determine el tamaño de la válvula en función del caudal deseado y del diámetro de la tubería. La gama de racores permite conectar la válvula al tipo de tubería deseado.
|
